Opis
2 części, wysokiej jakości zawias wkręcany, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząco polerowany, B-1059-3 (10659), rozmiar: 64 mm (2-33/64″), ładowność: 9,7 kg (21 lbs)
Aplikacja:
Solidne, płaskie zawiasy do drzwi maszyn, włazów konserwacyjnych i wielu innych elementów.
Zawias B-1059-3 (10659) na śrubę łączy drzwi lub klapy z nadwoziem lub ramą i umożliwia łatwy, stały ruch obrotowy.
Płaski design jest szczególnie odpowiedni do zastosowań na śruby w obudowach, pokrywach maszyn i szafkach.
Stal nierdzewna SUS304 zapewnia dobrą odporność na korozję, dzięki czemu zawias nadaje się do wilgotnych lub bardziej wymagających środowisk.
Wypolerowana powierzchnia zapewnia czysty, wysokiej jakości wygląd i ułatwia czyszczenie.
6 otworów zagłębionych umożliwia stabilne mocowanie, dzięki czemu głowice śrub mogą być w dużej mierze równo z listami zawiasów.
Przy użyciu dwóch zawiasów pionowo, waga drzwi referencyjnych wynosi do 9,7 kg (21 lbs) przy wymiarach drzwi 700 mm (27-9/16″) x 350 mm (13-25/32″).
Wysokiej jakości płaskie zawiasy B-1059-3 są idealne między innymi do:
- Drzwi obudowy
- Pokrywy maszyn
- Obudowa ze stali nierdzewnej
- Szafy sterujące
- Klapy urządzenia
- Drzwi szafek
- Drzwi maszynowe
- Włazy konserwacyjne
Szczegóły techniczne:
- Waga: 21 g (dla 2 sztuk: 42 g)
- Ładowność (ładowność): 9,7 kg (21 lbs) – dla 2 elementów
- Rozmiar: 64 mm (2-33/64″)

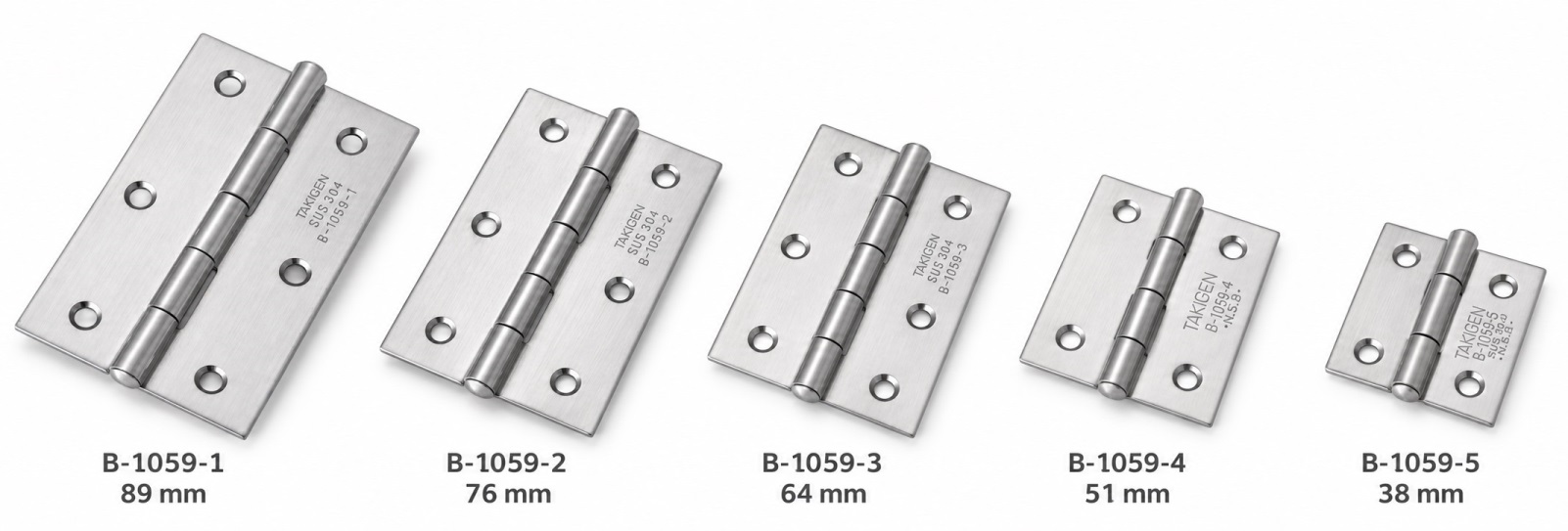

- Dostępny w 5 rozmiarach: 38 mm, 51 mm, 64 mm, 76 mm i 89 mm
- Łatwa instalacja, stabilny
- Grubość materiału 0,8 mm (1/32″)
- 6 wgłębionych otworów montażowych
- Otwory montażowe o ⌀4,5 mm
- Zagłębianie z ⌀6 mm
- ⌀4,5 mm sworzeń zawiasowy
- Rolka zawiasowa o średnicy zewnętrznej ⌀6 mm
- Pięć segmentów stawowych
- Drzwi referencyjne do specyfikacji wagi: 700 mm (27-9/16″) x 350 mm (13-25/32″)
- Odpowiedni do różnych zastosowań drzwiowych i klap
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 6 x wpuszczanych śrub z nierdzewnej stali V2A, około ⌀3,5 mm (nie dołączone)
- Płaski zawias ma 6 otworów montażowych z zagłębiaczem
- Płaski zawias najpierw jest wyrównywany z drzwiami lub klapą i ramą w pożądanej pozycji
- 6 punktów mocowania jest oznaczonych zgodnie z wzorem otworów i, w zależności od użytego materiału, wstępnie wierconymi lub gwintowanymi
- Następnie zawias jest mocowany odpowiednimi śrubami zagłębianymi
- Dla wizualnie czystej instalacji głowice śrub powinny być jak najbardziej równo z zagłębiaczami
- Przed ostatecznym dokręceniem należy sprawdzić, czy drzwi lub klapę można swobodnie i bez wzmocnień
Wymiary:
- Długość: 64 mm (2-33/64″)
- Szerokość: 40 mm (1-37/64″)
- Grubość materiału: 0,8 mm (1/32″)
- Wzór otworu: 48 mm (1-57/64″)
- Liczba segmentów łączeń: 5

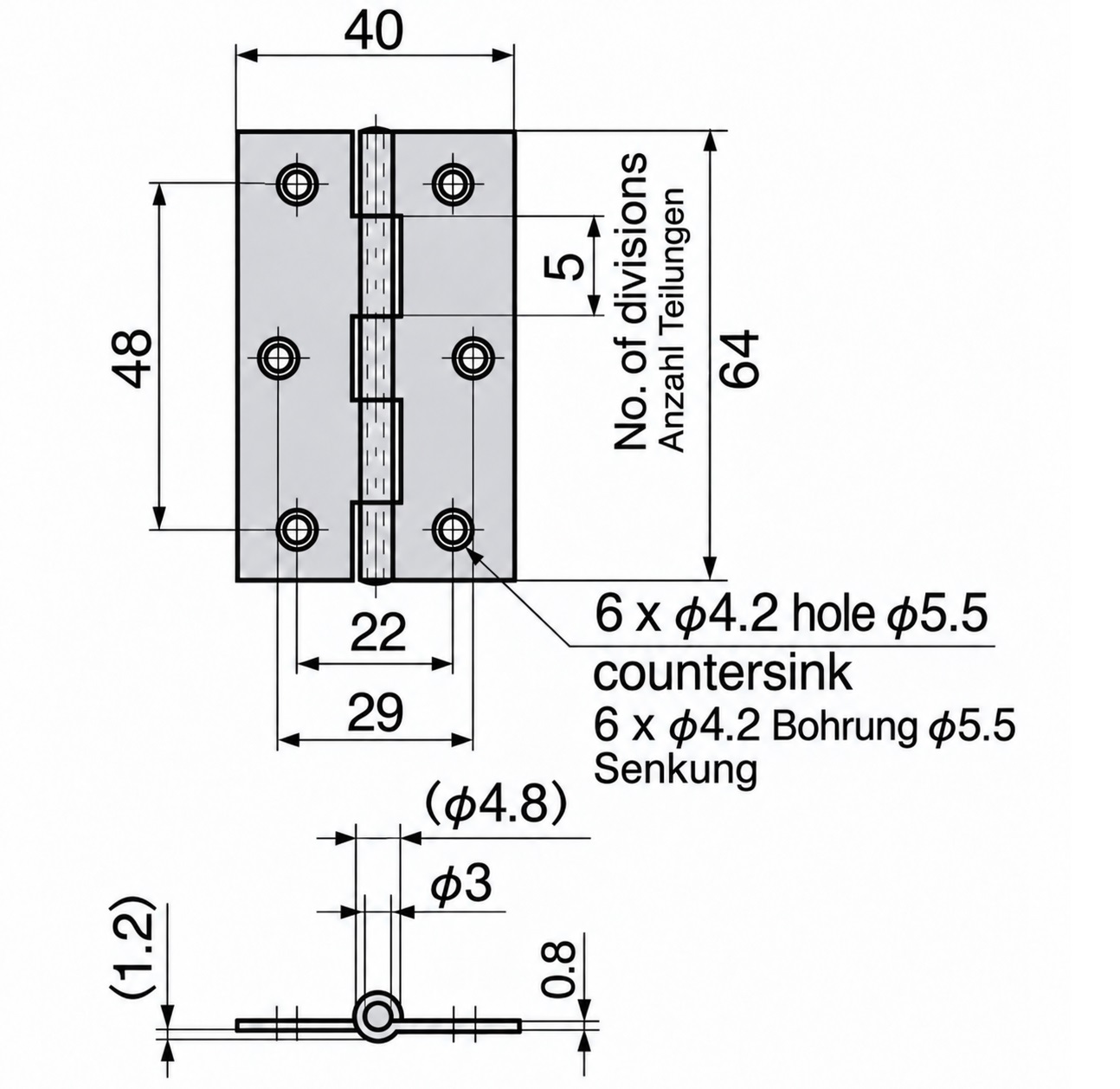

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Płaskie zawiasy B-1059-3 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu
Zawarte w dostawie:

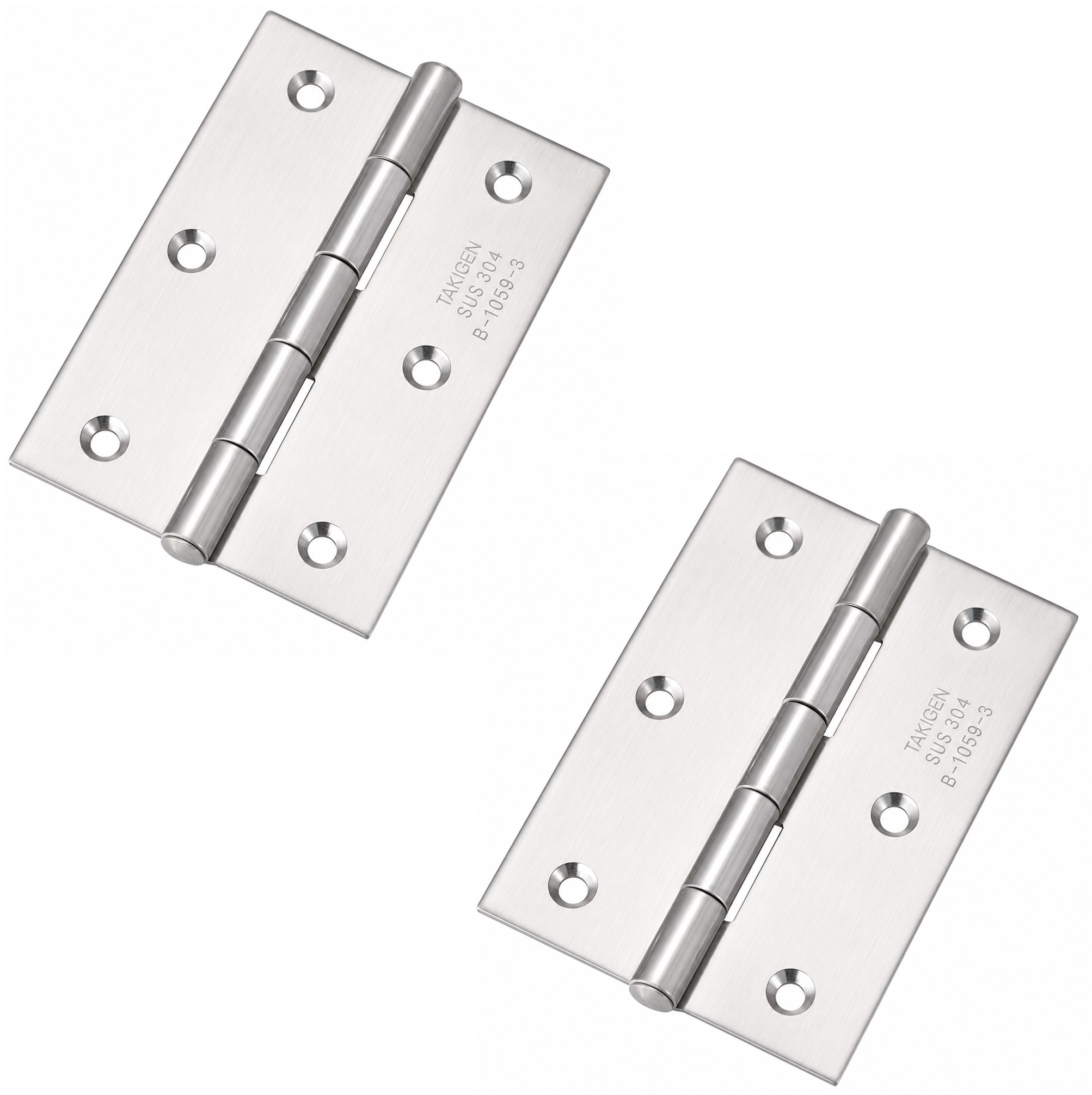

- 2-częściowy płaski zawias B-1059-3 (10659) wykonany z litej stali nierdzewnej SUS304, błyszczący polerowany, 64 mm (2-33/64″)
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10659
- Numer przedmiotu: B-1059-3
Producent: TAKIGEN (Japonia)
