Opis

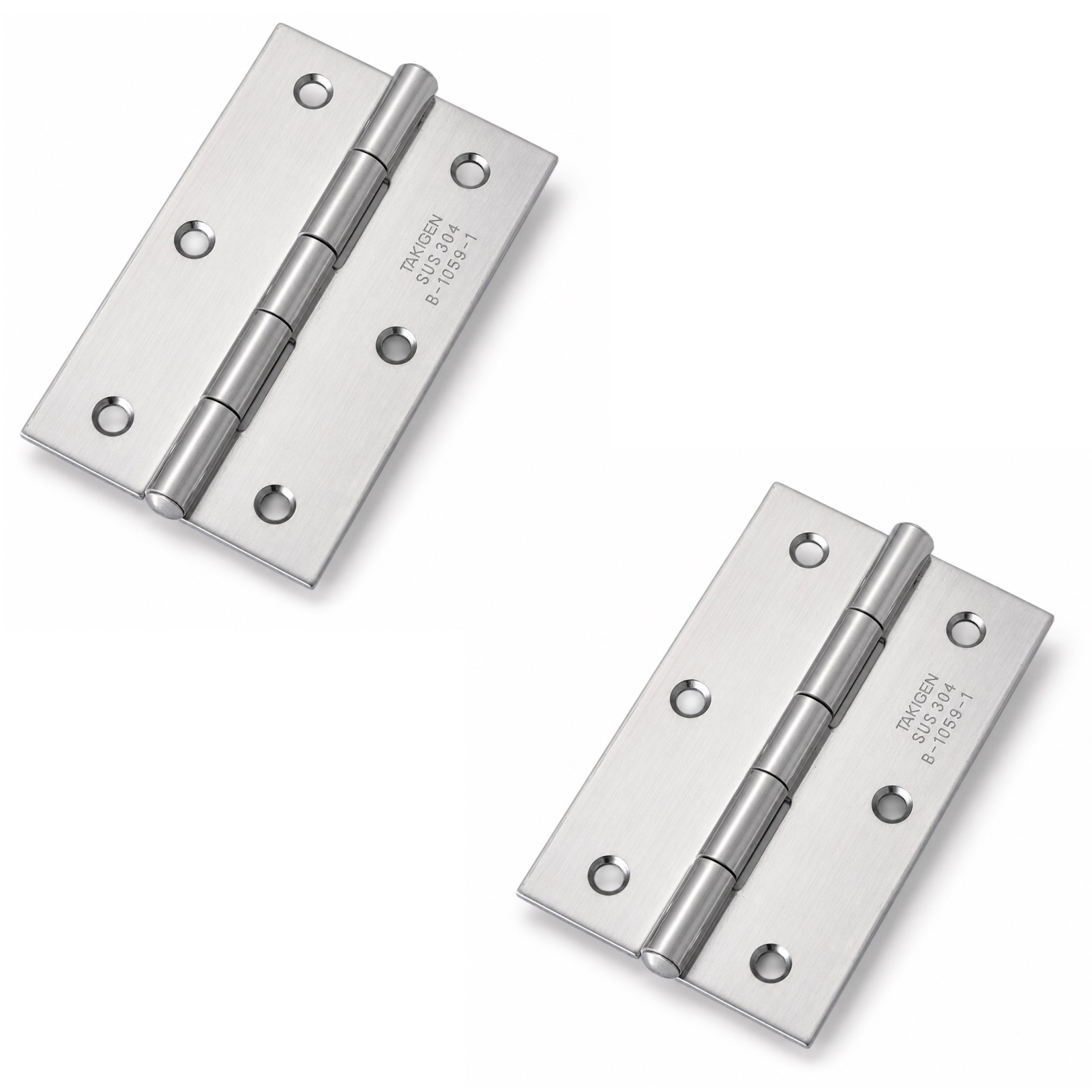

2 części, wysokiej jakości zawias wkręcany, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząca, polerowana, B-1059-1 (10657), rozmiar: 89 mm (3-1/2″), ładowność: 13 kg (29 lbs)
Aplikacja:
Solidny, płaski zawias do drzwi maszyn, drzwi obudów, włazów konserwacyjnych i wielu innych zastosowań.
Zawias B-1059-1 (10657) na śrubę łączy drzwi lub klapy z nadwoziem lub ramą i umożliwia łatwy, stały ruch obrotowy.
Płaski design jest szczególnie odpowiedni do zastosowań na śruby w obudowach, pokrywach maszyn i szafkach.
Stal nierdzewna SUS304 zapewnia dobrą odporność na korozję, dzięki czemu zawias nadaje się do wilgotnych lub bardziej wymagających środowisk.
Wypolerowana powierzchnia zapewnia czysty, wysokiej jakości wygląd i ułatwia czyszczenie.
6 otworów zagłębionych umożliwia stabilne mocowanie, dzięki czemu głowice śrub mogą być w dużej mierze równo z listami zawiasów.
Przy użyciu dwóch zawiasów pionowo, waga wyjściowa drzwi wynosi do 13 kg przy wymiarach 1000 x 500 mm.
Wysokiej jakości płaskie zawiasy B-1059-1 są idealne między innymi do:
- Pokrywy maszyn
- Obudowa ze stali nierdzewnej
- Szafy sterujące
- Klapy urządzenia
- Drzwi szafek
- Drzwi maszynowe
- Drzwi obudowy
- Włazy konserwacyjne
Szczegóły techniczne:
- Waga: 70 g (dla 2 sztuk: 140 g)
- Pojemność ładunku: 13 kg (29 lbs) – dla 2 elementów
- Rozmiar: 89 mm (3-1/2″)

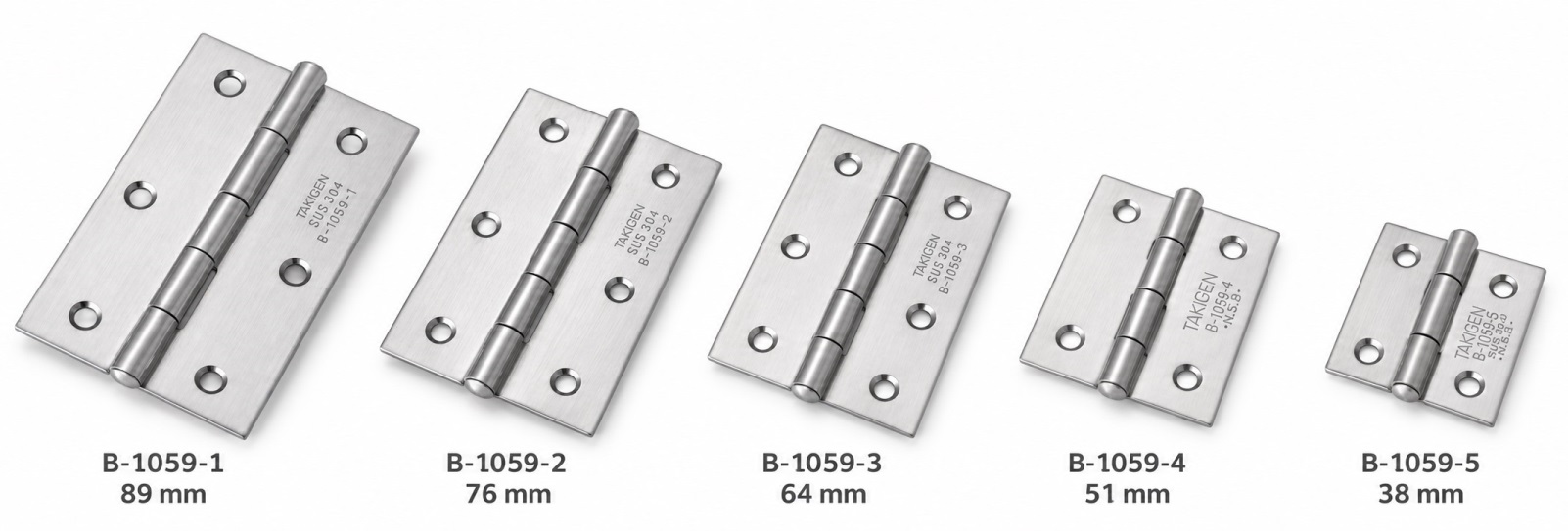

- Dostępny w 5 rozmiarach: 38 mm, 51 mm, 64 mm, 76 mm i 89 mm
- Łatwa instalacja, stabilny
- Grubość materiału 1,2 mm (3/64″)
- Sześć wgłębionych otworów montażowych
- Otwory montażowe z ⌀5 mm
- Zagłębianie z ⌀7 mm
- ⌀ 5 mm sworzeń zawiasowy
- Rolka zawiasowa o średnicy zewnętrznej ⌀7,5 mm
- Pięć segmentów stawowych
- Drzwi referencyjne do specyfikacji wagi: 1000 mm (39-3/8″) x 500 mm (19-11/16″)
- Odpowiedni do różnych zastosowań drzwiowych i klap
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 6 x wpuszczanych śrub z nierdzewnej stali V2A, około ⌀3,5 mm (nie dołączone)
- Płaski zawias ma 6 otworów montażowych z zagłębiaczem
- Płaski zawias najpierw jest wyrównywany z drzwiami lub klapą i ramą w pożądanej pozycji
- 6 punktów mocowania jest oznaczonych zgodnie z wzorem otworów i, w zależności od użytego materiału, wstępnie wierconymi lub gwintowanymi
- Następnie zawias jest mocowany odpowiednimi śrubami zagłębianymi
- Dla wizualnie czystej instalacji głowice śrub powinny być jak najbardziej równo z zagłębiaczami
- Przed ostatecznym dokręceniem należy sprawdzić, czy drzwi lub klapę można swobodnie i bez wzmocnień
Wymiary:
- Długość: 89 mm (3-1/2″)
- Szerokość: 56 mm (2-13/64″)
- Grubość materiału: 1,2 mm (3/64″)
- Wzór otworów: 69 mm (2-23/32″)
- Liczba segmentów łączeń: 5

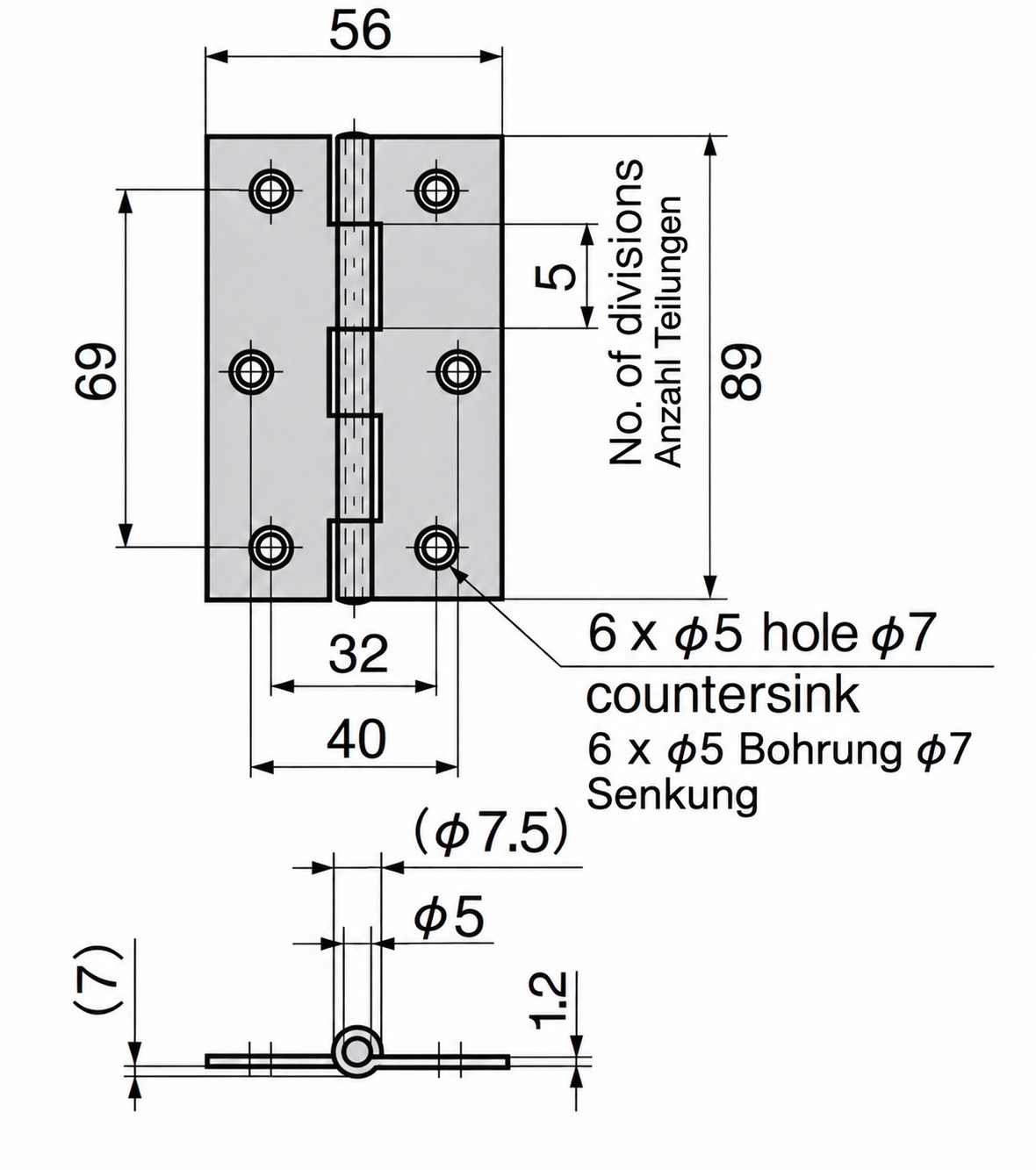

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Płaskie zawiasy B-1059-1 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu
Zawarte w dostawie:
- 2-częściowy płaski zawias B-1059-1 (10657) wykonany z litej stali nierdzewnej SUS304, błyszczący polerowany, 89 mm (3-1/2″)
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10657
- Numer przedmiotu: B-1059-1
Producent: TAKIGEN (Japonia)
