Opis

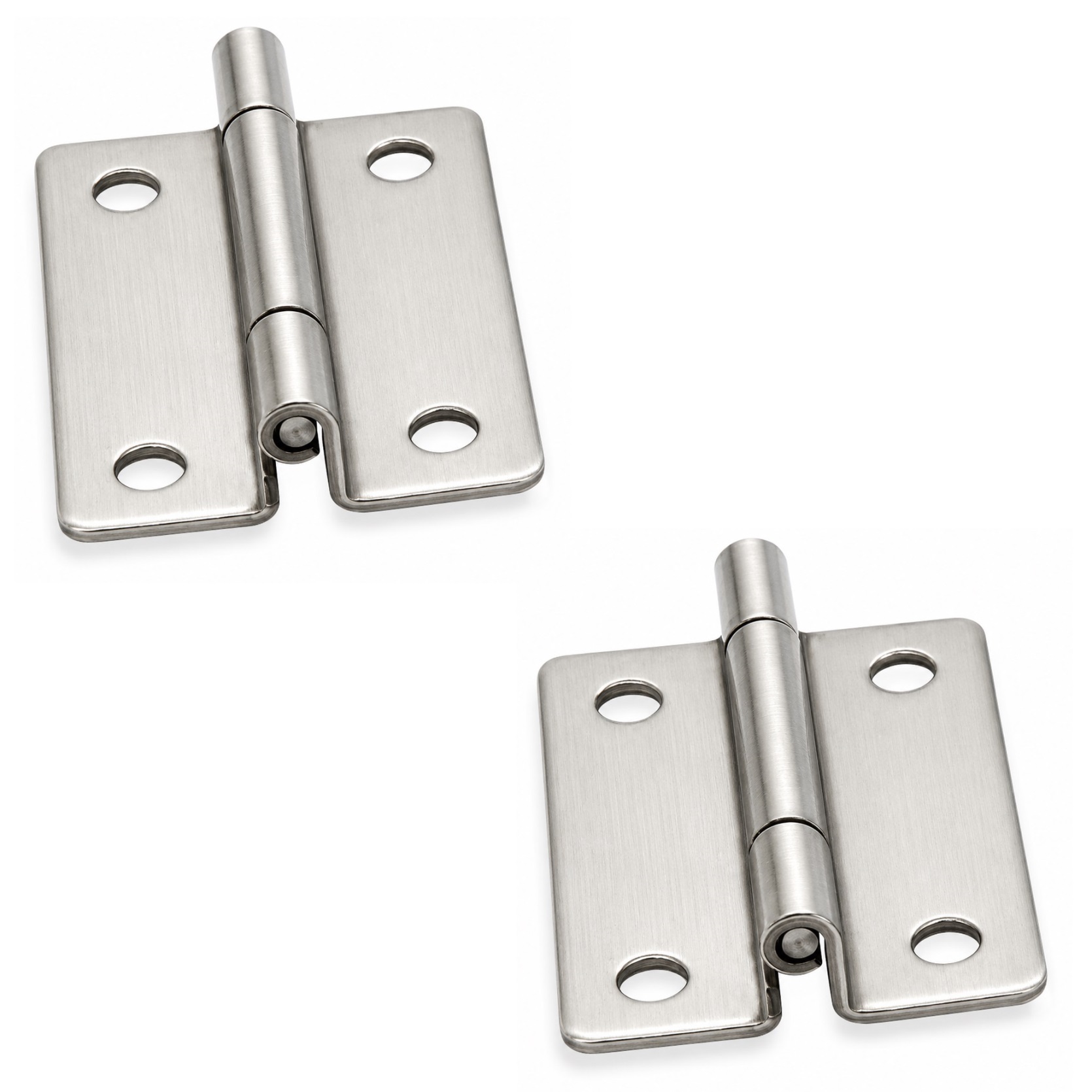

2-częściowy kompaktowy zawias offsetowy, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząco polerowany, TH-25SUS (2233), wysokość: 35 mm (1-3/8″), ładowność: 4,5 kg (10 lbs)

Aplikacja:

Solidny zawias offsetowy do grubych drzwi, drzwi obudowych, włazów konserwacyjnych i wielu innych zastosowań.

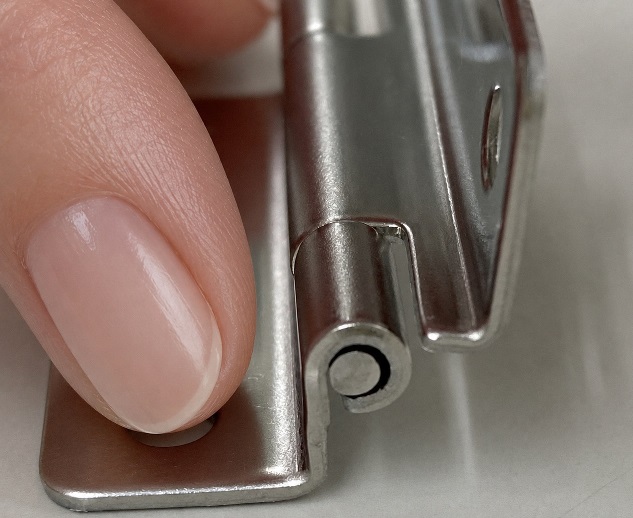

Zawias korbowy TH-25SUS (2233) łączy drzwi i klapy z obudowami, gdzie powierzchnie montażowe nie są w tej samej płaszczyźnie z powodu stopnia lub większej grubości materiału.



Dzięki konstrukcji przesuniętej łączy przesunięcie drzwi z framugą i umożliwia czyste i oszczędzające miejsce połączenie zawiasowe.

Kompaktowa konstrukcja o wymiarach 35 mm (1-3/8″) x 25 mm (63/64″) jest szczególnie odpowiednia dla mniejszych drzwi sprzętowych, obudowych i serwisowych.

Wszystkie niezbędne elementy, w tym sworzeń zawiasu, wykonane są ze stali nierdzewnej SUS304, zapewniającej wysoką odporność na korozję.



Polerowane zasłony zawiasów zapewniają również wysoką jakość i łatwą do czyszczenia powierzchnię.

Przy użyciu dwóch zawiasów Tochigiya określa masę wyjściową 4,5 kg, co czyni zawias przesunięcia TH-25SUS (2233) szczególnie odpowiednim dla lekkich drzwi i klap.

Wysokiej jakości zawiasy korbowych TH-25SUS są idealne między innymi do:

• Drzwi przesunięte
• Przyrządy pomiarowe
• Urządzenia komunikacyjne
• Obudowa maszyn
• Obudowy urządzeń
• Szafy sterujące
• Drzwi sprzętowe
• Grube drzwi
• Drzwi obudowy
• Włazy konserwacyjne

Szczegóły techniczne:

• Waga: 10 g (dla 2 kawałków: 20 g)
• Ładowność (nośność): 4,5 kg (10 lbs) – dla 2 elementów
• Wysokość: 35 mm (1-3/8″)
• Łatwa instalacja, stabilny

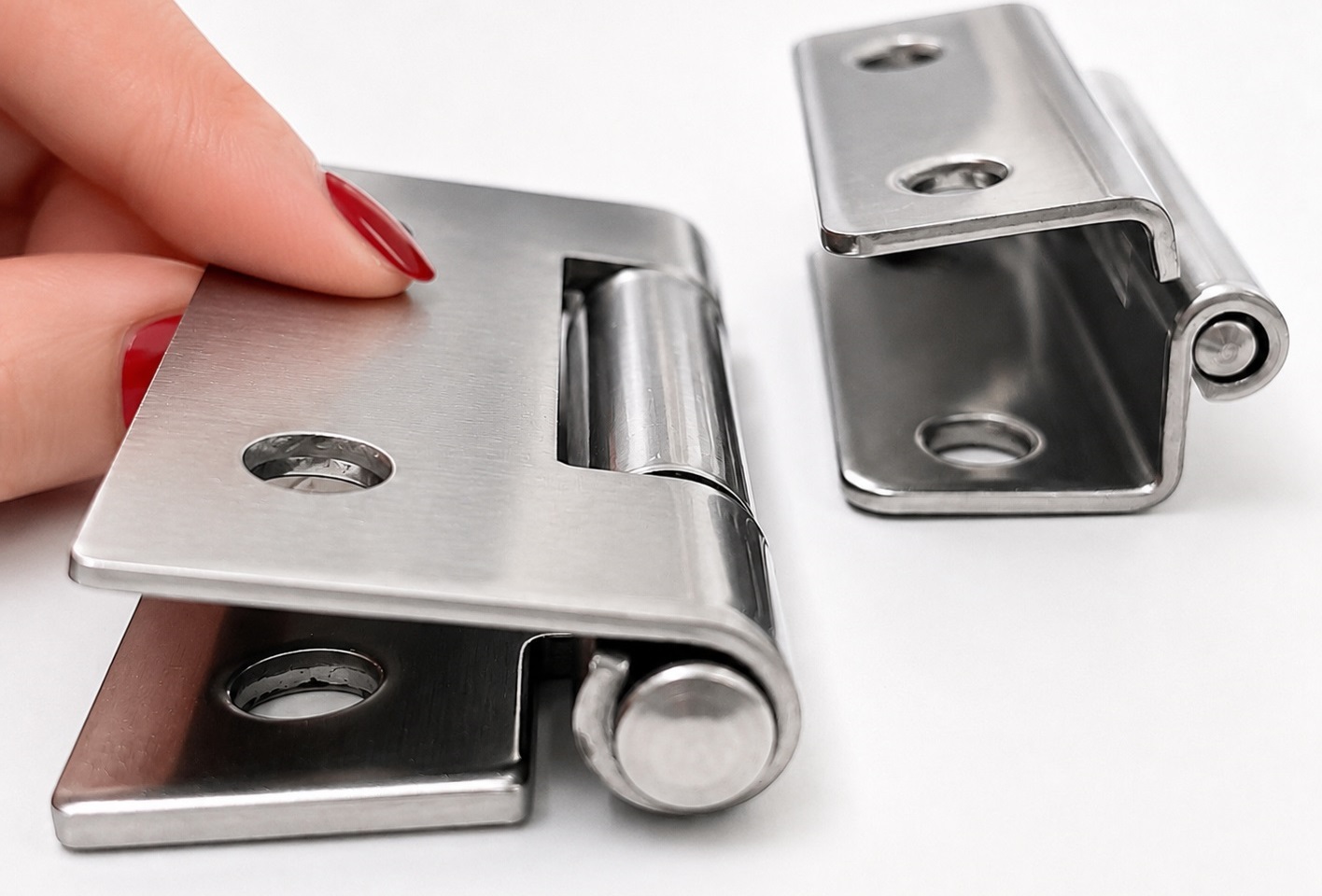

• Konstrukcja przesunięta lub krokowana
• Odpowiednie do drzwi grubych i wpuszczonych
• Sworzeń zawiasowy również wykonany z SUS304
• Cztery otwory montażowe o średnicy ⌀3,5 mm (9/64″)
• Odpowiednie do urządzeń technicznych i obudów
• Zgodność z RoHS2
• Zgodność z TSCA-PBT5
• Błyszczący polerowany
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka jakość marki TOCHIGIYA®

Powierzchnia:

• Błyszczący polerowany
• Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
• Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu

Montaż:

• Mocowanie odbywa się za pomocą śrub z głowicą patelni M3 wykonanych ze stali nierdzewnej A2 lub drewnianych śrub o główce patelni 3,0 x 12 mm lub 3,0 x 16 mm (nie dołączone)
• Zawias korbowy TH-25SUS ma 4 otwory montażowe
• Po pierwsze, pozycje dwóch skrzydłow zawiasów na drzwiach lub klapie oraz na ramie muszą być precyzyjnie określone, a cztery punkty mocowania oznaczone zgodnie z odstępem otworów 15 mm (19/32″) x 25 mm (63/64″)
• Następnie przygotowuje się wymagane otwory lub gwinty
• Zawias stopniowy jest przymocowany do drzwi i ramy za pomocą dwóch śrub mocujących na każdy arkusz zawiasu
• Kształt przesunięcia musi być wyrównany w taki sposób, aby istniejący przesunięcie między dwoma poziomami montażu było kompensowane
• Zanim śruby zostaną ostatecznie dokręcone, drzwi i rama muszą być wyrównane względem siebie oraz należy sprawdzić swobodny ruch zawiasów
• Dla wagi drzwi do wartości referencyjnej 4,5 kg określonej przez producenta, dostępne są dwa zawiasy korbowe TH-25SUS.

Wymiary:

• Wysokość całkowita: 35 mm (1-3/8″)
• Szerokość całkowita: 25 mm (63/64″)
• Grubość materiału: 1 mm (3/64″)
• Poziome odstępy otworów: 15 mm (19/32″)
• Pionowe odstępy otworów: 25 mm (63/64″)
• Odległość między środkiem otworu a zewnętrzną krawędzią: 5 mm
• Średnica otworu montażowego: 4 x ⌀3,5 mm (9/64″)
• Promień narożnika: 4 x R2 mm
• Średnica sworznia: ⌀2 mm (5/64″)

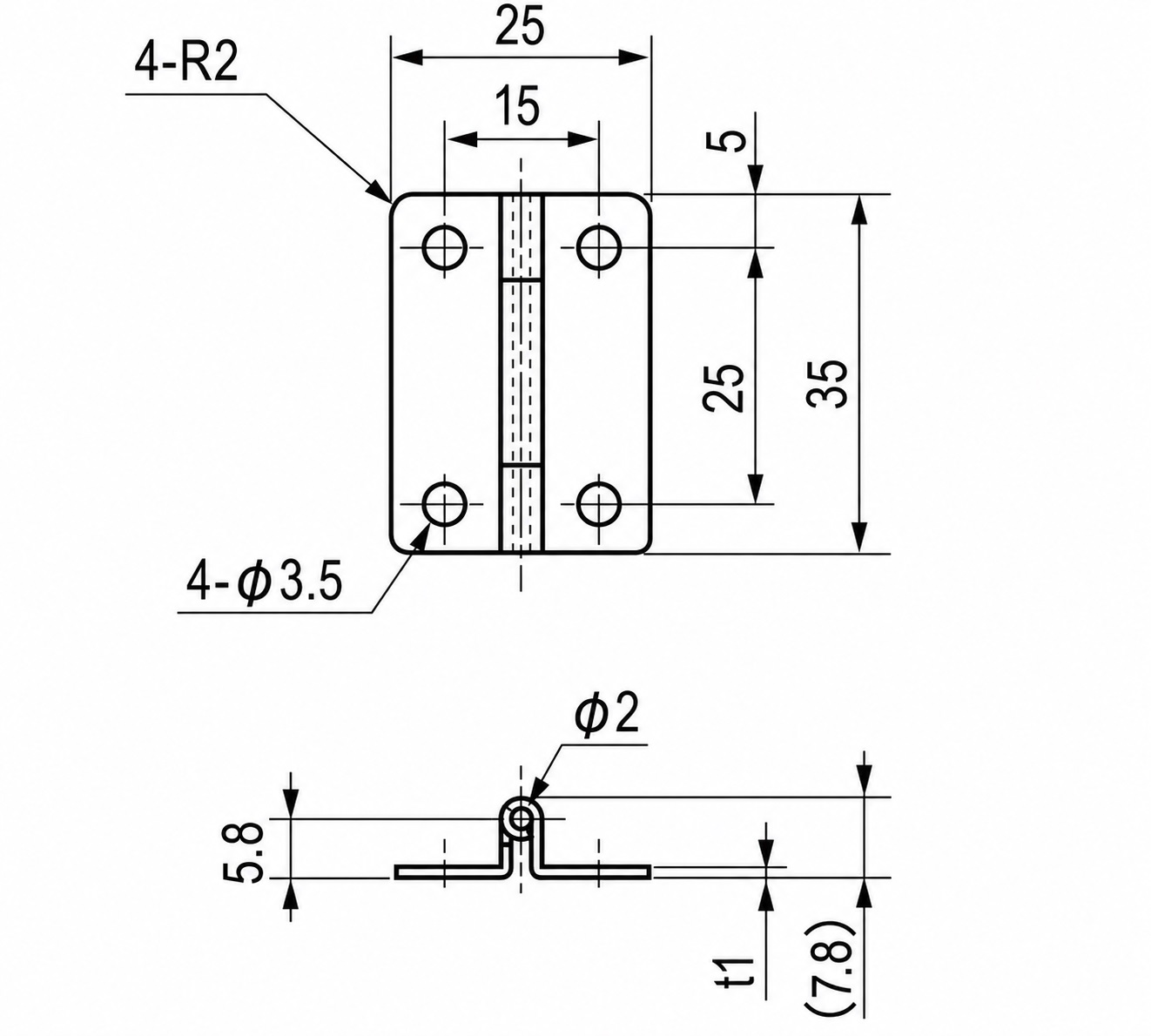

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Zawiasy korbowych TH-25SUS wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
• Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
• Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu

Zawarte w dostawie:

• 2 części TH-25SUS (2233) Stalowy zawias korbowy SUS304, błyszczący polerowany, 1-3/8″ (35mm)
• Ten przedmiot nie zawiera montażowych

Numery artykułów producenta:

• ID artykułu: 2233
• Numer przedmiotu: TH-25SUS

Producent: TOCHIGIYA (Japonia)
