Opis
2-częściowy kompaktowy zawias podnoszący, wykonany ze solidnej stali, powierzchnia: ocynkowana, żółta, B-56-L (10149), wysokość: 35 mm (1-3/8″), wersja: lewa, ładowność: 2 kg (5 lbs)
Aplikacja:
Solidne zawiasy do małych drzwi, włazy konserwacyjnych, obudowy elektroniki i wiele więcej.
Wersja: po lewej. Dla drzwi i klap na lewym zawiasie.
Kompaktowy zawias wsuwany B-56-L służy do ruchomego łączenia małych drzwi, klap i części obudowy.
Dzięki dwuczęściowej konstrukcji wtyczkowej, drzwi można zdjąć z zamontowanego na stałe zawiasu bez konieczności odkręcania zawiasu.
Wersja lewa umożliwia ukierunkowane użycie z drzwiami i klapami sprzętu zawieszonymi odpowiednio po lewej stronie.
O wysokości zaledwie 35 mm (1-3/8″) zawias jest szczególnie odpowiedni do kompaktowych obudów urządzeń, przyrządów pomiarowych oraz sprzętu elektronicznego i technicznego.
Blacha stalowa walcowana na zimno zapewnia stabilną konstrukcję, a ocynkowana i chromowana powierzchnia chroni stal przed korozją.
Przy zastosowaniu dwóch zawiasów zamontowanych jeden na drugim, zawias podnoszący B-56-L nadaje się do lekkich drzwi o masie referencyjnej 2 kg.
Wysokiej jakości zawiasy plakatowe B-56-L są idealne między innymi do:
- Obudowy urządzeń
- Urządzenia audio
- Urządzenia komunikacyjne
- Przyrządy pomiarowe
- Małe drzwi
- Włazy konserwacyjne
- Budownictwo mieszkaniowe
Szczegóły techniczne:
- Wersja: lewa
- Waga: 8 g (dla 2 sztuk: 16 g)
- Pojemność (ładowność): 2 kg (5 lbs) – dla 2 elementów
- Wysokość: 35 mm (1-3/8″)
- Dostępny w dwóch wersjach: lewa (B-56-L) i prawa (B-56-R)
- Łatwa instalacja, stabilny
- Kompaktowy zawias wsuwany do małych drzwi
- Odłączna konstrukcja dwuczęściowa
- Drzwi lub klapę można zdjąć bez odkręcania zawiasów
- Grubość materiału: 0,8 mm (1/32″)
- Obróbka powierzchni MFZn-C
- 4 otwory montażowe
- ⌀3 mm (1/8″) sworzeń zawiasowy
- Odpowiednie do pomiarów i urządzeń technicznych
- Zgodność z RoHS10
- Ocynkowana, żółta
- stalowy, wytrzymały
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Ocynkowana, żółta
- Ocynkowana powierzchnia chroni przed rdzą i korozją
Montaż:
- Mocowanie odbywa się za pomocą śrub o rozstawie około ��2,3 do 2,5 mm, najlepiej z użyciem soczewki lub okrągłej głowicy (bez dołączenia)
- Zawias wsuwany B-56-L jest umieszczony na drzwiach lub klapie oraz na odpowiadającej jej ramie lub obudowie
- Zwróć uwagę na wersję po lewej stronie, aby zawias był zamontowany tak, by pasował do lewej zawiasowej drzwi lub klapy sprzętu
- Po pierwsze, pozycje czterech otworów montażowych muszą być oznaczone zgodnie z wzorem otworów
- W zależności od użytego materiału, należy następnie wywiercić odpowiednie otwory mocujące lub wstępne wiercenia
- Dwie połówki zawiasów są przymocowane do ruchomego i stałego elementu za pomocą odpowiednich śrub
- Osie zawiasów co najmniej dwóch zawiasów zamontowanych na sobie muszą być dokładnie wyrównane
- Następnie ruchoma część jest mocowana do sworznia zawiasowego od góry
- Aby zdjąć drzwi lub klapę, podnosi się je i zdejmuje z trwale zamontowanego zawiasu
Wymiary:
- Całkowita wysokość zawiasu podnoszącego B-56-L: 35 mm (1-3/8″)
- Całkowita szerokość, rozłożona: 24 mm (15/16″)
- Grubość materiału: 0,8 mm (1/32″)
- Pionowa odległość otworów: 19 mm (3/4″)
- Poziome odstępy otworów: 14 mm (35/64″)
- Otwory montażowe: 4 x ⌀2,5 mm (3/32″)
- Sworzeń zawiasu: ⌀3 mm (1/8″)
- Zewnętrzna średnica rolki zawiasu: ok. ⌀5 mm

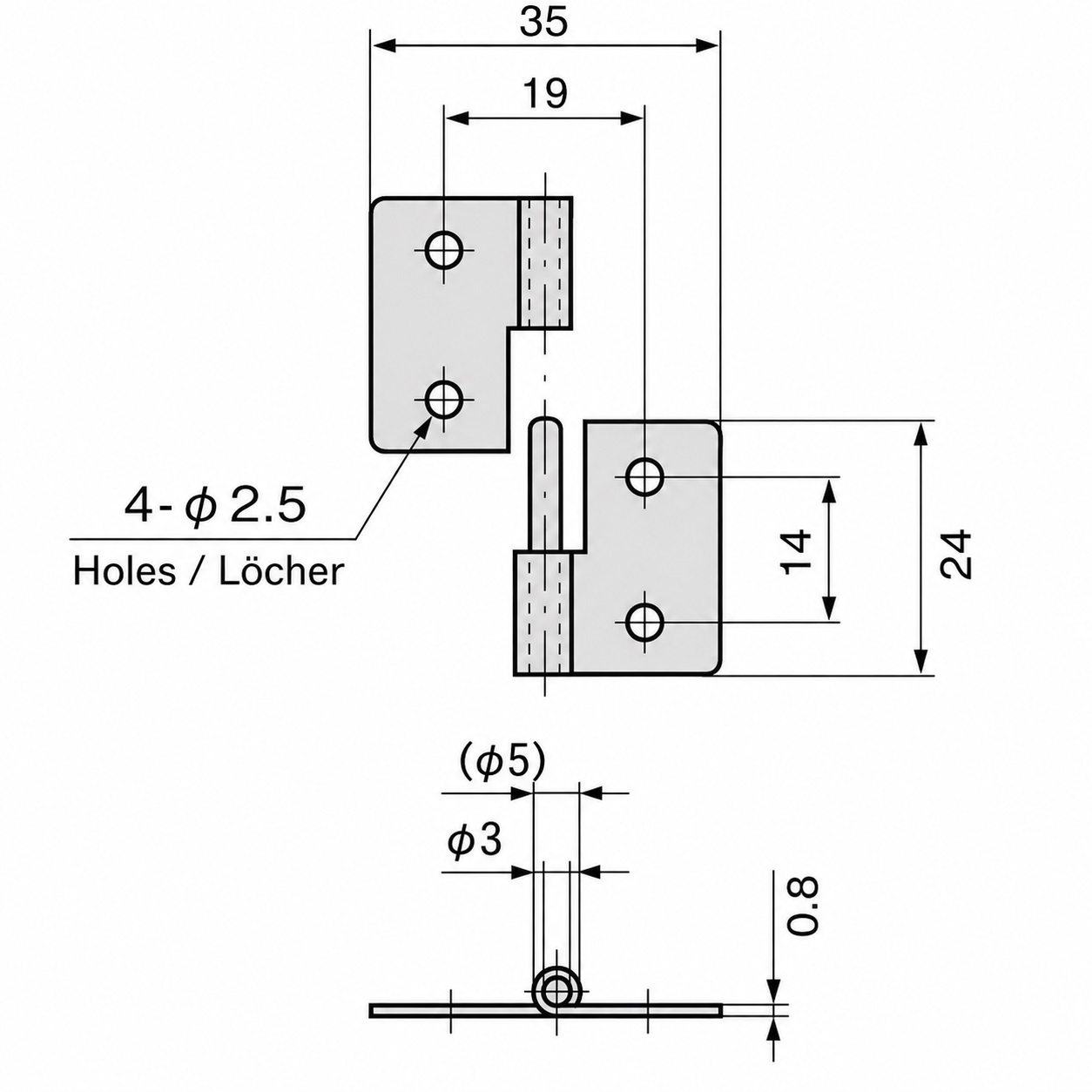

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Zawiasy flagowego B-56-L wykonane są z wytrzymałej stali
- Stal jest idealna do wyposażenia meblowego i przemysłowego, ponieważ jest zarówno wytrzymała, jak i trwała, co zapewnia wysoką wytrzymałość i długą żywotność okuć
Zawarte w dostawie:

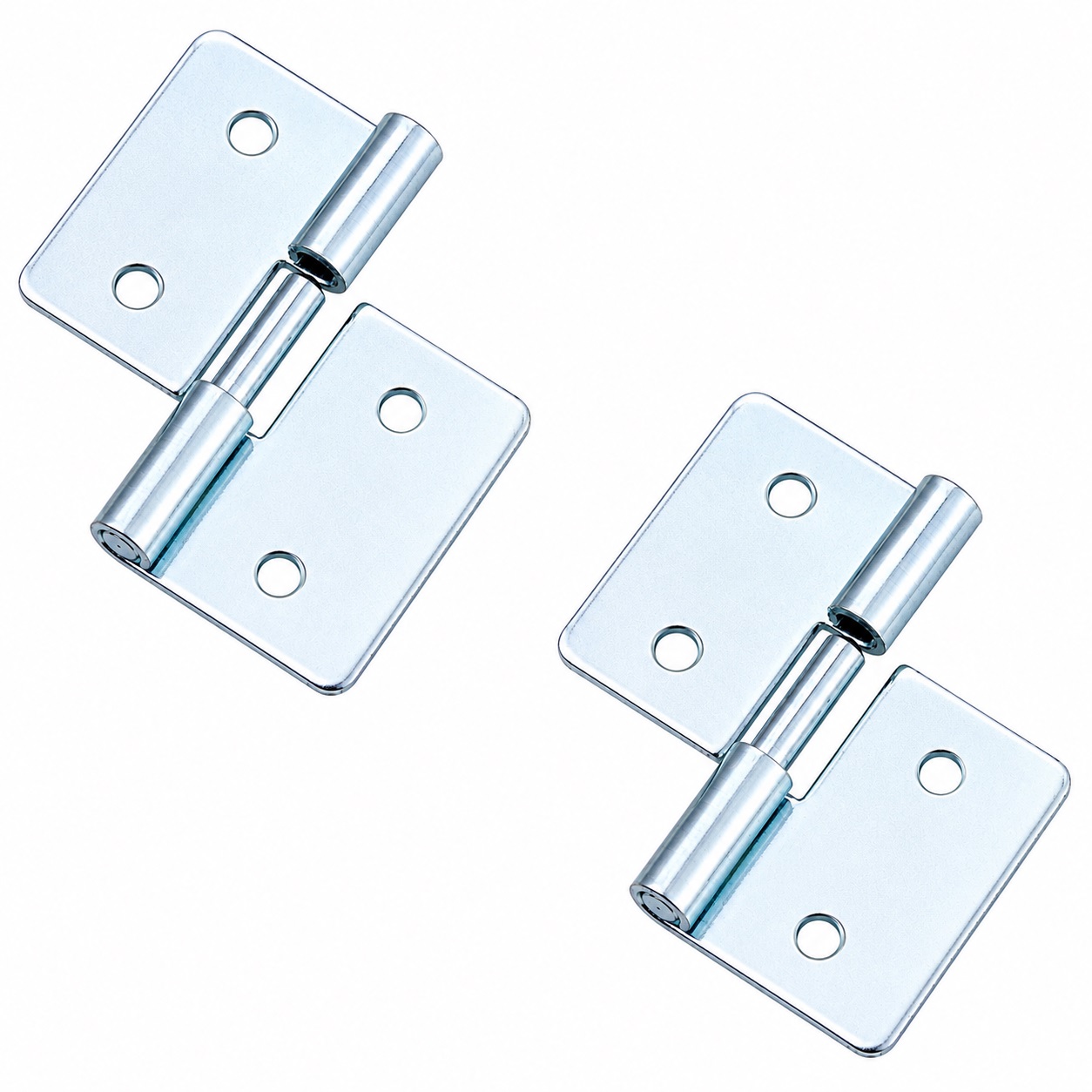

- 2-częściowy zawias wsuwany B-56-L (10149) wykonany ze stali solidnej, ocynkowany, żółty, 35 mm (1-3/8″), wersja po lewej stronie
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10149
- Numer przedmiotu: B-56-L
Producent: TAKIGEN (Japonia)
