Opis
2-częściowy wysokiej jakości, wytrzymały zawias wyświetlacza, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszczący, polerowany, B-1004-1-L (10563), wysokość: 75 mm (2-61/64″), wersja: lewa, ładowność: 15 kg (34 lbs)
Aplikacja:
Solidny zawias podnoszący drzwi, włazy konserwacyjne i wiele więcej.
Wersja: po lewej. Dla drzwi i klap na lewym zawiasie
Zawias podnoszący B-1004-1-L (10563) łączy drzwi lub klapy z obudową w sposób odłączany.
Poprzez podniesienie ruchomy element można oddzielić od trwale zamontowanego zawiasu bez poluzowania śrub mocujących.
Wersje lewa i prawa przeznaczone są do konstrukcji odpowiednio zawiasowych.
Materiał SUS304 oraz powierzchnia polerowana lustrzanym zapewniają wysoką odporność na korozję w zastosowaniach kuchennych, morskich i zewnętrznych.
Sześć otworów zagłębianych umożliwia mocowanie na płasku i o niskim stopniu interferencji za pomocą śrub wpuszczanych M3.
Przy użyciu dwóch zawiasów pionowo, TAKIGEN podaje masę drzwi 15 kg jako wartość odniesienia.
Wysokiej jakości flagowe zawiasy B-1004-1-L są idealne m.in. do następujących rzeczy:
- Obudowa zewnętrzna
- Drzwi sprzętowe
- Pokrywy maszyn
- Drzwi do urządzeń kuchennych
- Drzwi
- Włazy konserwacyjne
Szczegóły techniczne:
- Wersja: lewa
- Waga: 65 g (dla 2 sztuk: 130 g)
- Pojemność (nośność): 15 kg (34 lbs) – dla 2 elementów
- Wysokość: 75 mm (2-61/64″)
- Dostępny w 2 wykończeniach: lewej i prawej, w 3 materiałach: tytan, stal nierdzewna SUS304 i stal, oraz w 3 długościach: 50 mm, 64 mm i 75 mm
- Łatwa instalacja, stabilny
- Odłączna konstrukcja dwuczęściowa
- Wysoka odporność na korozję
- Grubość materiału: 2 mm (5/64″)
- Sześć otworów zagłębionych na śruby M3
- ⌀4 mm (5/32″) sworzeń zawiasowy
- Drzwi można zdjąć bez poluzowania śrub
- Odpowiedni do zastosowań wewnętrznych i zewnętrznych
- Zgodność z RoHS10
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 6 elementów wciśniętych śrub M3 (nie dołączone)
- Flagowy zawias B-1004-1-L (10563) ma 6 otworów montażowych
- Odległość między otworami montażowymi wynosi 24 mm (15/16″) poziomo i 30 mm (1-3/16″) pionowo
- Przede wszystkim należy zaznaczyć położenie dwóch połówek zawiasów i przygotować sześć punktów mocowania
- Półzawias po stronie obudowy jest przymocowany trzema śrubami M3 zagłębianymi
- Pół zawiasów po stronie drzwi jest również zamontowany trzema śrubami zagłębianymi M3
- Obie połówki zawiasów muszą być wyrównane tak, aby można było włożyć sworzeń zawiasowy bez napięcia
- Drzwi lub klapka są następnie mocowane od góry do sworznia zawiasowego
- Na koniec należy sprawdzić gładkość, całkowite zaczepnięcie sworzni oraz dopasowanie wszystkich śrub
Wymiary:
- Całkowita wysokość zawiasów podnoszących: 75 mm (2-61/64″)
- Szerokość: 38 mm (1-1/2″)
- Średnica sworzni zawiasowej: ⌀4 mm (5/32″)

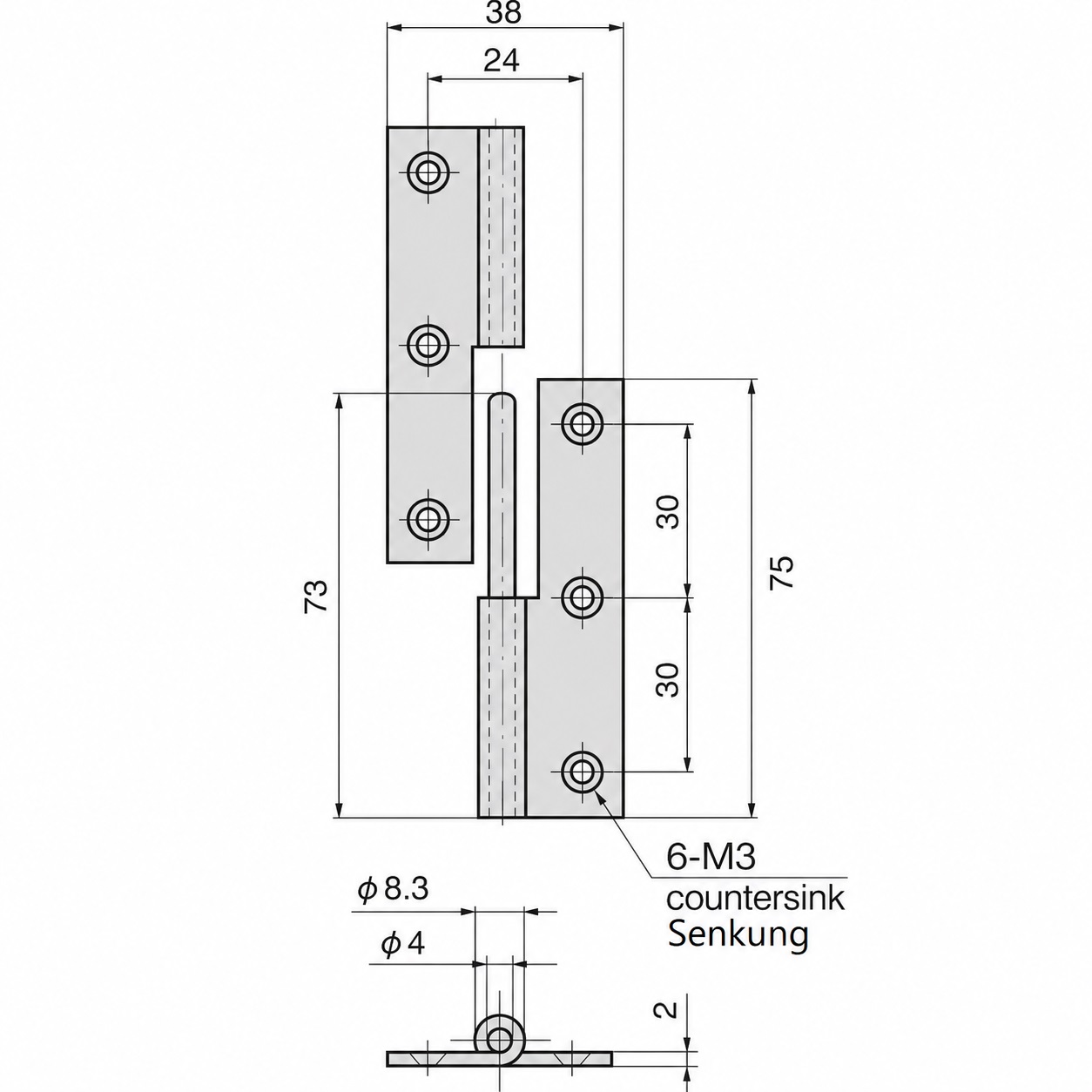

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Zawiasy flagowych modeli B-1004-1-L wykonane są z litej stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjne, polerowane lub satynowe wykończenie, które jest nowoczesne i łatwe w utrzymaniu
Zawarte w dostawie:

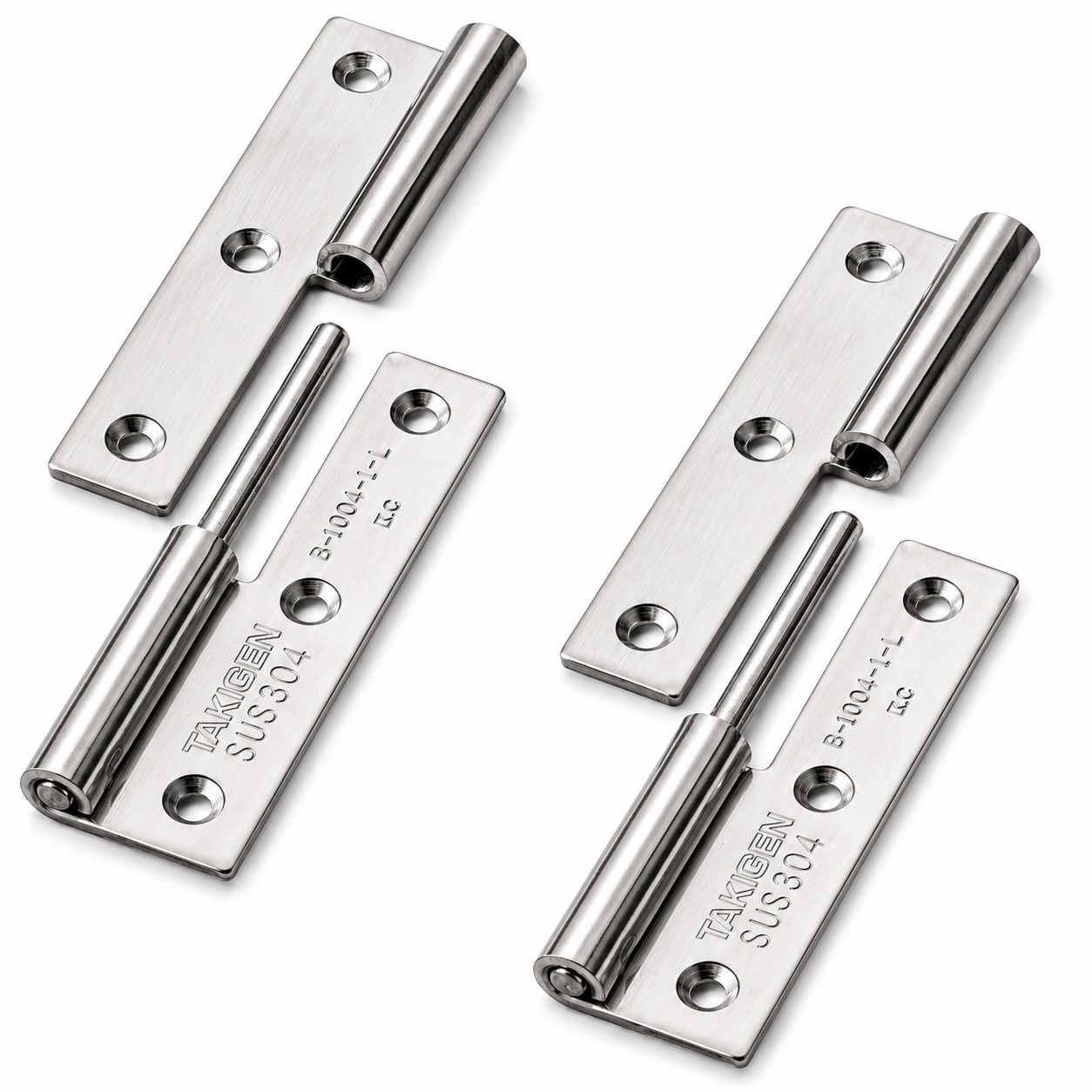

- 2-częściowy zawias podnoszący B-1004-1-L (10563) wykonany z litej stali nierdzewnej SUS304, błyszczący polerowany, 75 mm (2-61/64″), wersja lewa
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10563
- Numer przedmiotu: B-1004-1-L
- Numer GTIN (EAN, UPC): 0618455525834
Producent: TAKIGEN (Japonia)
