Opis

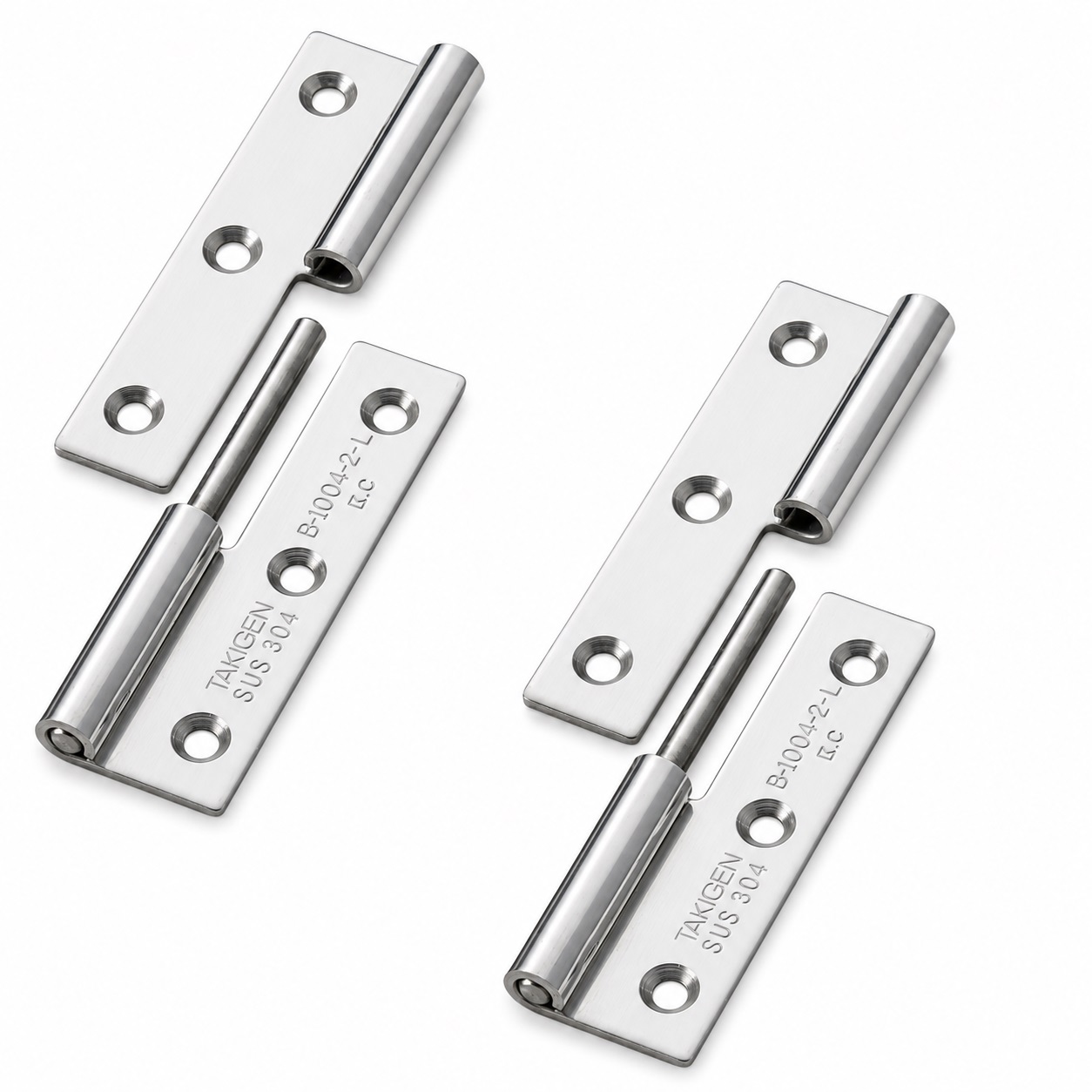

2 części, wysokiej jakości, wytrzymały zawias wyświetlacza, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząca, polerowana, B-1004-2-L (10565), wysokość: 64 mm (2-33/64″), wersja: lewa, ładowność: 10 kg (23 lbs)

Aplikacja:

Solidny zawias podnoszący drzwi, włazy konserwacyjne i wiele więcej.

Wersja: po lewej. Dla drzwi i klap na lewym zawiasie.

Zawias podnoszący B-1004-2-L (10565) łączy drzwi lub klapy z obudową w sposób odłączany.

Poprzez podniesienie ruchomy element można oddzielić od trwale zamontowanego zawiasu bez poluzowania śrub mocujących.

Lewa wersja przeznaczona jest do konstrukcji z lewym zawiasem.

Materiał SUS304 oraz powierzchnia polerowana lustrzanym zapewniają wysoką odporność na korozję w zastosowaniach kuchennych, morskich i zewnętrznych.

Sześć otworów zagłębianych umożliwia mocowanie na płasku i o niskim stopniu interferencji za pomocą śrub wpuszczanych M3.

Przy użyciu dwóch zawiasów pionowo, TAKIGEN podaje masę drzwi 10 kg (23 lbs) jako wartość odniesienia.

Wysokiej jakości zawiasy zawieszenia B-1004-2-L są idealne między innymi do:

• Obudowa zewnętrzna
• Drzwi maszynowe
• Drzwi sprzętowe
• Pokrywy maszyn
• Drzwi do urządzeń kuchennych
• Drzwi
• Włazy konserwacyjne

Szczegóły techniczne:

• Wersja: lewa
• Waga: 40 g (dla 2 kawałków: 80 g)
• Ładowność (nośność): 10 kg (23 lbs) – dla 2 elementów
• Wysokość: 64 mm (2-33/64″)

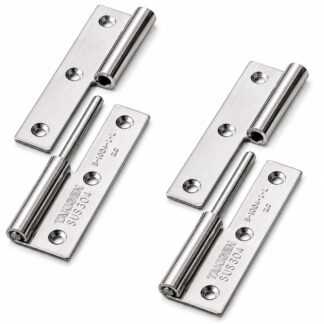

• Dostępny w 2 wykończeniach: lewej i prawej, w 2 materiałach: stal nierdzewna SUS304 i stal, oraz w 3 długościach: 50 mm, 64 mm i 75 mm
• Łatwa instalacja, stabilny
• Odłączna konstrukcja dwuczęściowa
• Wysoka odporność na korozję
• Grubość materiału: 1,5 mm (1/16″)
• Sześć otworów zagłębionych na śruby M3
• ⌀4 mm (5/32″) sworzeń zawiasowy
• Drzwi można zdjąć bez poluzowania śrub
• Odpowiedni do zastosowań wewnętrznych i zewnętrznych
• Zgodność z RoHS10
• Błyszczący polerowany
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka markowa jakość od TAKIGEN®

Powierzchnia:

• Błyszczący polerowany
• Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
• Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu

Montaż:

• Mocowanie odbywa się za pomocą 6 elementów wciśniętych śrub M3 (nie dołączone)
• WAHR B-1004-2-L (10565) ma 6 otworów montażowych
• Odległość między otworami montażowymi wynosi 24 mm (15/16″) poziomo i 24 mm (15/16″) pionowo
• Przede wszystkim pozycje obu połówek zawiasów muszą być oznaczone zgodnie z kierunkiem lewego zatrzymania, a sześć punktów mocowania należy przygotować
• Półzawias po stronie obudowy jest przymocowany trzema śrubami M3 zagłębianymi
• Pół zawiasów po stronie drzwi jest również zamontowany trzema śrubami zagłębianymi M3
• Obie połówki zawiasów muszą być wyrównane tak, aby można było włożyć sworzeń zawiasowy bez napięcia
• Drzwi lub klapka są następnie mocowane od góry do sworznia zawiasowego
• Na koniec należy sprawdzić gładkość, całkowite zaczepnięcie sworzni oraz dopasowanie wszystkich śrub

Wymiary:

• Całkowita wysokość zawiasu podnoszącego: 64 mm (2-33/64″)
• Szerokość: 36 mm (1-27/64″)
• Średnica sworzni zawiasowej: ⌀4 mm (5/32″)

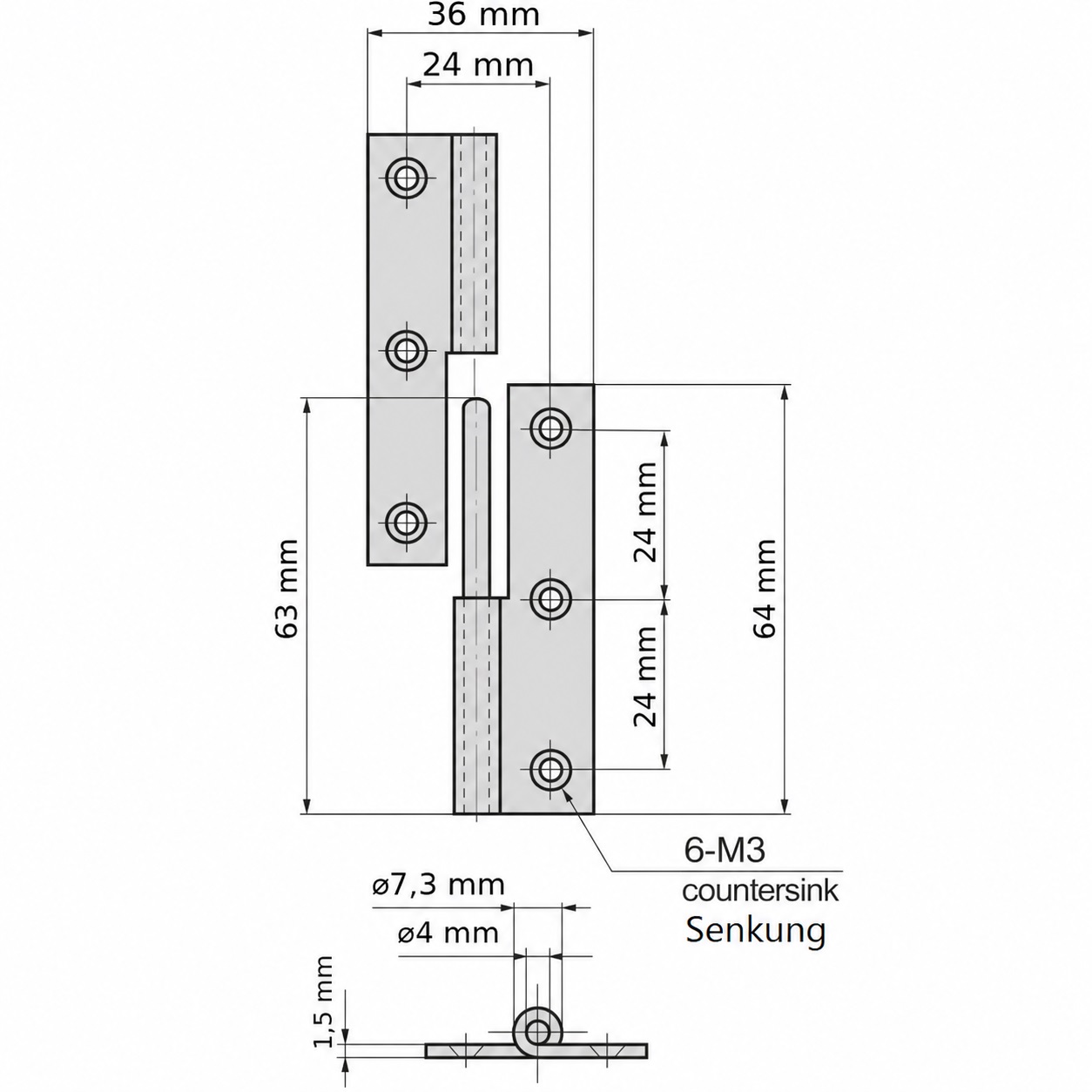

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Zawiasy flagowych modeli B-1004-2-L wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
• Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
• Dodatkowo oferuje atrakcyjne, polerowane lub satynowe wykończenie, które jest nowoczesne i łatwe w utrzymaniu

Zawarte w dostawie:

• 2 części zawiasów podnoszących B-1004-2-L (10565) wykonany z litej stali nierdzewnej SUS304, błyszcząco polerowany, 64 mm (2-33/64″), wersja lewa
• Ten przedmiot nie zawiera montażowych

Numery artykułów producenta:

• ID artykułu: 10565
• Numer przedmiotu: B-1004-2-L
• Numer GTIN (EAN, UPC): 0618455525858

Producent: TAKIGEN (Japonia)
