Opis

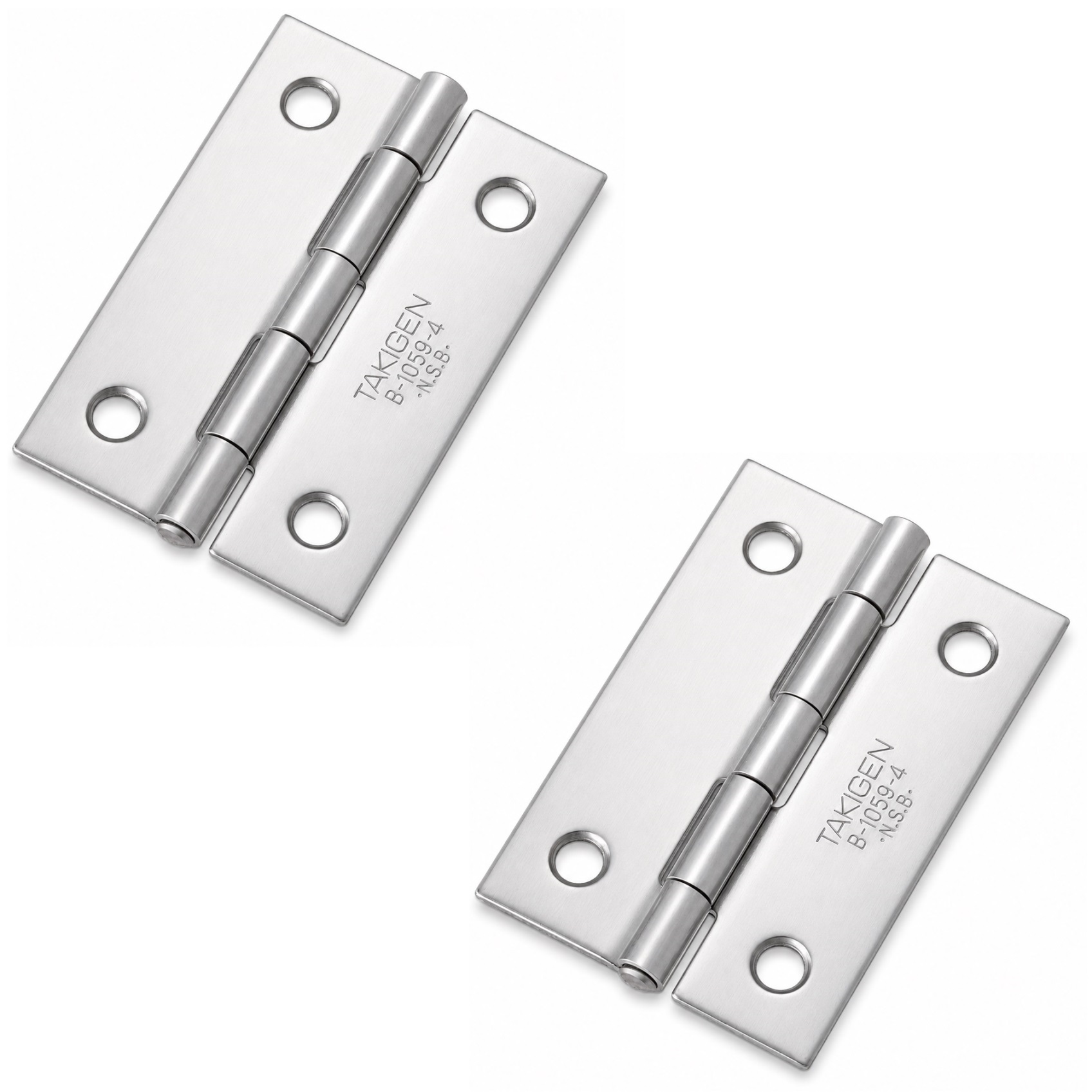

2 części, wysokiej jakości zawias na śrubę, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząco polerowany, B-1059-4 (10660), rozmiar: 51 mm (2-1/64″), ładowność: 6,7 kg (15 lbs)
Aplikacja:
Solidne, płaskie zawiasy do drzwi maszyn, włazów konserwacyjnych i wielu innych elementów.
Zawias B-1059-4 (10660) na śrubę łączy drzwi lub włazy z nadwoziem lub ramą, umożliwiając łatwy, stały ruch obrotowy.
Płaski design jest szczególnie odpowiedni do zastosowań na śruby w obudowach, pokrywach maszyn i szafkach.
Stal nierdzewna SUS304 zapewnia dobrą odporność na korozję, dzięki czemu zawias nadaje się do wilgotnych lub bardziej wymagających środowisk.
Wypolerowana powierzchnia zapewnia czysty, wysokiej jakości wygląd i ułatwia czyszczenie.
4 otwory zagłębiane umożliwiają stabilne mocowanie, dzięki czemu głowice śrub mogą być w dużej mierze równo z listami zawiasów.
Przy użyciu dwóch zawiasów pionowo, waga drzwi referencyjnych wynosi do 6,7 kg (15 lbs) przy wymiarach drzwi 600 mm (23-5/8″) x 300 mm (11-13/16″).
Wysokiej jakości płaskie zawiasy B-1059-4 są idealne między innymi do:
- Drzwi obudowy
- Pokrywy maszyn
- Obudowa ze stali nierdzewnej
- Szafy sterujące
- Klapy urządzenia
- Drzwi szafek
- Drzwi maszynowe
- Włazy konserwacyjne
Szczegóły techniczne:
- Waga: 15 g (dla 2 kawałków: 30 g)
- Ładowność (nośność): 6,7 kg (15 lbs) – dla 2 elementów
- Rozmiar: 51 mm (2-1/64″)

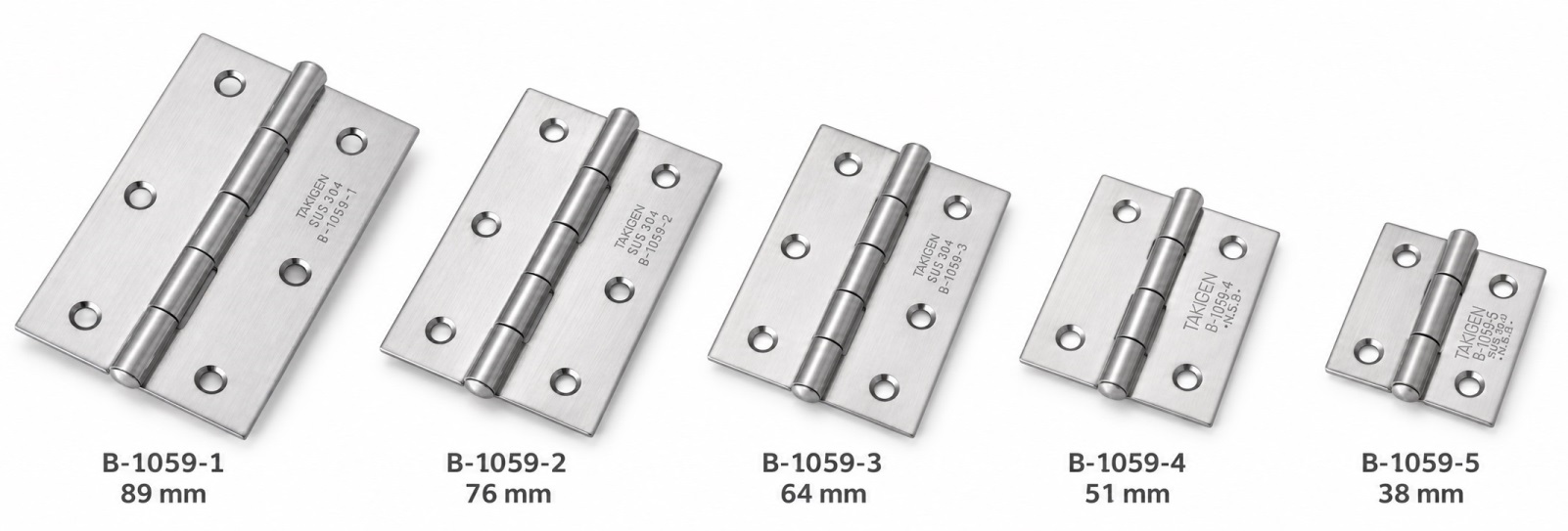

- Dostępny w 5 rozmiarach: 38 mm, 51 mm, 64 mm, 76 mm i 89 mm
- Łatwa instalacja, stabilny
- Grubość materiału 0,8 mm (1/32″)
- 4 wpuszczone otwory montażowe
- Otwory montażowe o ⌀4,5 mm
- Zagłębianie z ⌀5,5 mm
- Sworzeń zawiasowy o ⌀3 mm
- Rolka zawiasowa o średnicy zewnętrznej ⌀4,8 mm
- Pięć segmentów stawowych
- Referencyjne drzwi do specyfikacji wagi: 600 mm (23-5/8″) x 300 mm (11-13/16″)
- Odpowiedni do różnych zastosowań drzwiowych i klap
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 4 x wgłębianych śrub wykonanych ze stali nierdzewnej V2A, około ⌀3,5 mm (nie dołączone)
- Płaski zawias ma 4 otwory montażowe z zagłębianiem
- Płaski zawias najpierw jest wyrównywany z drzwiami lub klapą i ramą w pożądanej pozycji
- 4 punkty mocowania są oznaczone zgodnie z wzorem otworów i, w zależności od użytego materiału, wstępnie wiercone lub gwintowane
- Następnie zawias jest mocowany odpowiednimi śrubami zagłębianymi
- Dla wizualnie czystej instalacji głowice śrub powinny być jak najbardziej równo z zagłębiaczami
- Przed ostatecznym dokręceniem należy sprawdzić, czy drzwi lub klapę można swobodnie i bez wzmocnień
Wymiary:
- Długość: 51 mm (2-1/64″)
- Szerokość: 34,5 mm (1-23/64″)
- Grubość materiału: 0,8 mm (1/32″)
- Wzór otworów: 36 mm (1-27/64″)
- Liczba segmentów łączeń: 5

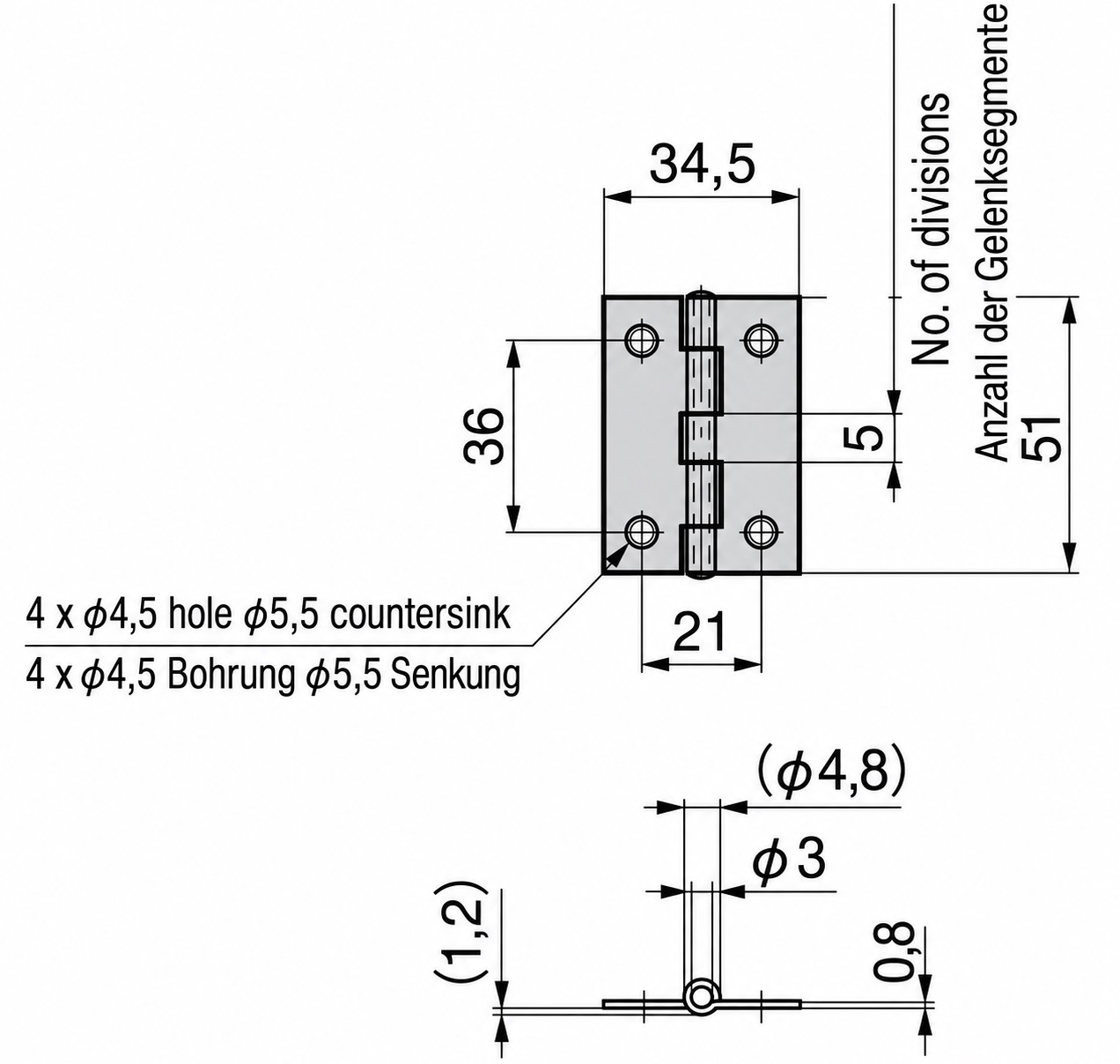

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Płaskie zawiasy B-1059-4 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu
Zawarte w dostawie:
- 2-częściowy płaski zawias B-1059-4 (10660) wykonany z litej stali nierdzewnej SUS304, błyszczący polerowany, 51 mm (2-1/64″)
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10660
- Numer przedmiotu: B-1059-4
Producent: TAKIGEN (Japonia)
