Opis

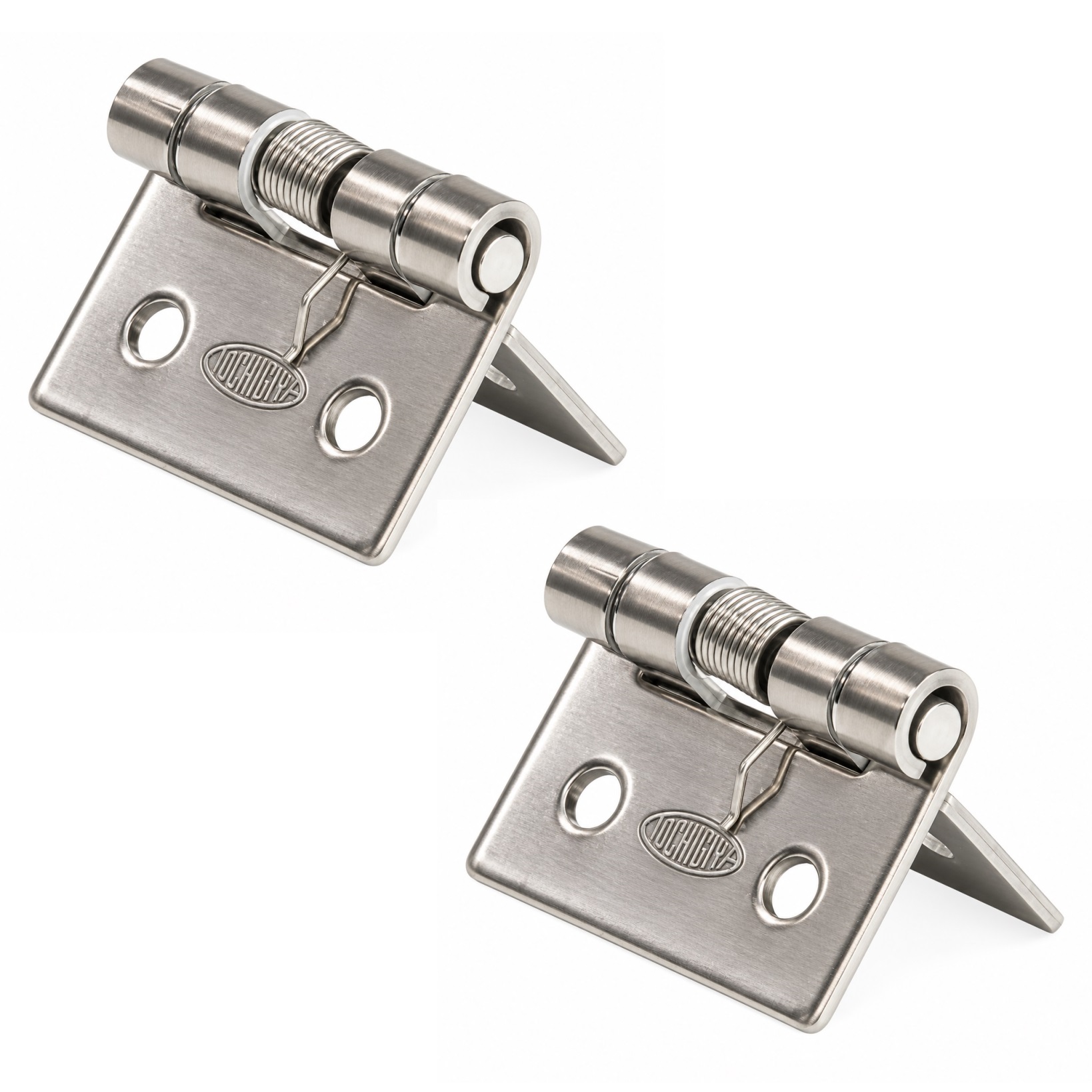

2 części wysokiej jakości sprężynowej taśmy, wykonane ze stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: naturalna (nieprzetworzona), TH-61SUS-1, rozmiar: 32 mm (1-17/64″)

Aplikacja:

Solidny zawias sprężynowy do klap sprzętu, drzwi obudów, pokryw i wielu innych elementów.

Zawias sprężynowy TH-61SUS-1-0.8 łączy lekkie drzwi, klapy lub pokrywy z odpowiednią osłoną, jednocześnie generując określoną siłę sprężyny w kierunku otwarcia.

Sprężyna zintegrowana w okolicy sworzni zawiasowej wspiera otwieranie i zapewnia, że ruchomy element porusza się w kierunku pozycji otwartej.

Przy sprężynie referencyjnej od 3,9 N, zawias sprężyny TH-61SUS-1 jest szczególnie odpowiedni do średnich klap.

Kompaktowy rozmiar 32 mm (1-17/64″) x 25 mm (63/64″) pozwala na użycie nawet w ograniczonej przestrzeni instalacyjnej.

Konstrukcja w całości z SUS304 zapewnia dobrą odporność na korozję, co czyni ją odpowiednią do bardziej wymagających zastosowań inżynieryjnych.

Cztery otwory montażowe umożliwiają stabilne i łatwe do wykonania montaż na obudowach, urządzeniach i pokrywach.

Wysokiej jakości sprężynowe paski TH-61SUS-1 są idealne między innymi do:

• Przyrządy pomiarowe
• Urządzenia operacyjne
• Pokrywy maszyn
• Urządzenia komunikacyjne
• Sprzęt biurowy
• Klapy urządzenia
• Drzwi obudowy
• Covery

Szczegóły techniczne:

• Waga: 10 g (dla 2 kawałków: 20 g)
• Rozmiar: 32 mm (1-17/64″)
• Siła sprężynowa. Pozycja A: 0,8 N, Pozycja B: 1,4 N, Pozycja C: 1,9 N
• Łatwa instalacja, stabilny
• Siła sprężyny w kierunku otwarcia
• Zintegrowana sprężyna na sworzniu zawiasowym
• Całkowicie wykonany ze stali nierdzewnej SUS304
• Konstrukcja odporna na korozję
• Kompaktowe wymiary
• Cztery otwory montażowe
• Nadaje się do montażu na śrubę
• Pozycja wolna pod kątem 90°
• Konstrukcja zgodna z RoHS
• Naturalny (nieprzetworzony)
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka jakość marki TOCHIGIYA®

Powierzchnia:

• Naturalny (nieprzetworzony)
• Powierzchnia materiału pozostaje widoczna i nie jest pokryta dodatkową powłoką

Montaż:

• Mocowanie robi się za pomocą 4 śrub z główką patelni M2.5 do M3 (nie jest dołączone)
• Sprężynowy pasek TH-61SUS-1 ma cztery otwory mocujące
• Zawias sprężynowy jest najpierw umieszczony w zamierzonej pozycji montażowej, pomiędzy stałą częścią obudowy a ruchomymi drzwiami, klapą lub osłoną
• Kierunek montażu musi być dobrany tak, aby siła sprężyny działała w pożądanym kierunku otwarcia
• Cztery otwory montażowe są następnie wyrównywane z punktami montażu lub odpowiednio wiercone
• Zawias jest następnie mocowany czterema odpowiednimi śrubami do głowicy miski lub cylindra
• Po dokręceniu klapę należy przesuwać kilkakrotnie, aby kontrolować swobodę ruchu i kierunek działania sprężyny

Wymiary:

• Szerokość całkowita: 32 mm (1-17/64″)
• Całkowita wysokość: 25 mm (63/64″)
• Grubość materiału: 1,2 mm (3/64″)
• Poziome odstępy otworów: 20 mm (25/32″)
• Rozstaw krawędzi otworów montażowych: 7/32″ (5,5 mm)
• Pionowe odstępy otworów: 14 mm (35/64″)
• Otwory montażowe: 4x ⌀3,2 mm (1/8″)

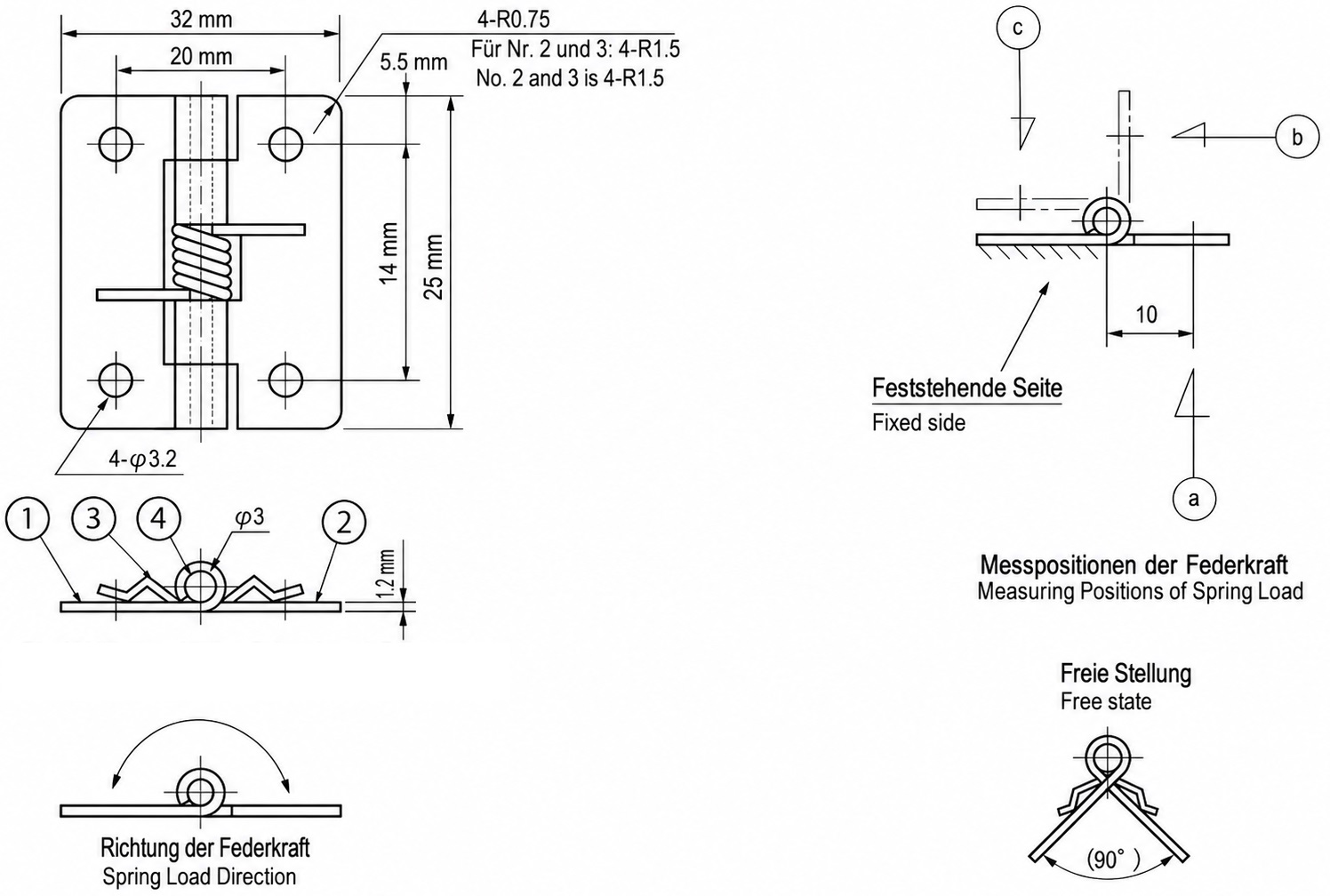

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Sprężynowe paski TH-61SUS-1 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
• Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
• Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu

Zawarte w dostawie:

• 2-częściowy zawias sprężynowy TH-61SUS-1 wykonany z litej stali nierdzewnej SUS304, naturalnej (nieprzetworzonej), 32 mm (1-17/64″)
• Ten przedmiot nie zawiera montażowych

Numery artykułów producenta:

• ID artykułu: TH-61SUS-1

Producent: TOCHIGIYA (Japonia)
