Opis

2-częściowy wysokiej jakości zawias włazu, wykonany z wysokiej jakości stali nierdzewnej SUS316 (1.4401 lub V4A), powierzchnia: błyszcząca polerowana, B-1013 (13343), rozmiar: 70 mm (2-3/4″)

Aplikacja:

Solidne zawiasy morskie do włazów okrętowych, pokładowych, podłogowych, konserwacyjnych i wielu innych.

Zawias morski B-1013 (13343) jest używany do ruchomego łączenia włazów, klap i pokryw, szczególnie w stoczni i na obszarach zagrożonych korozją.

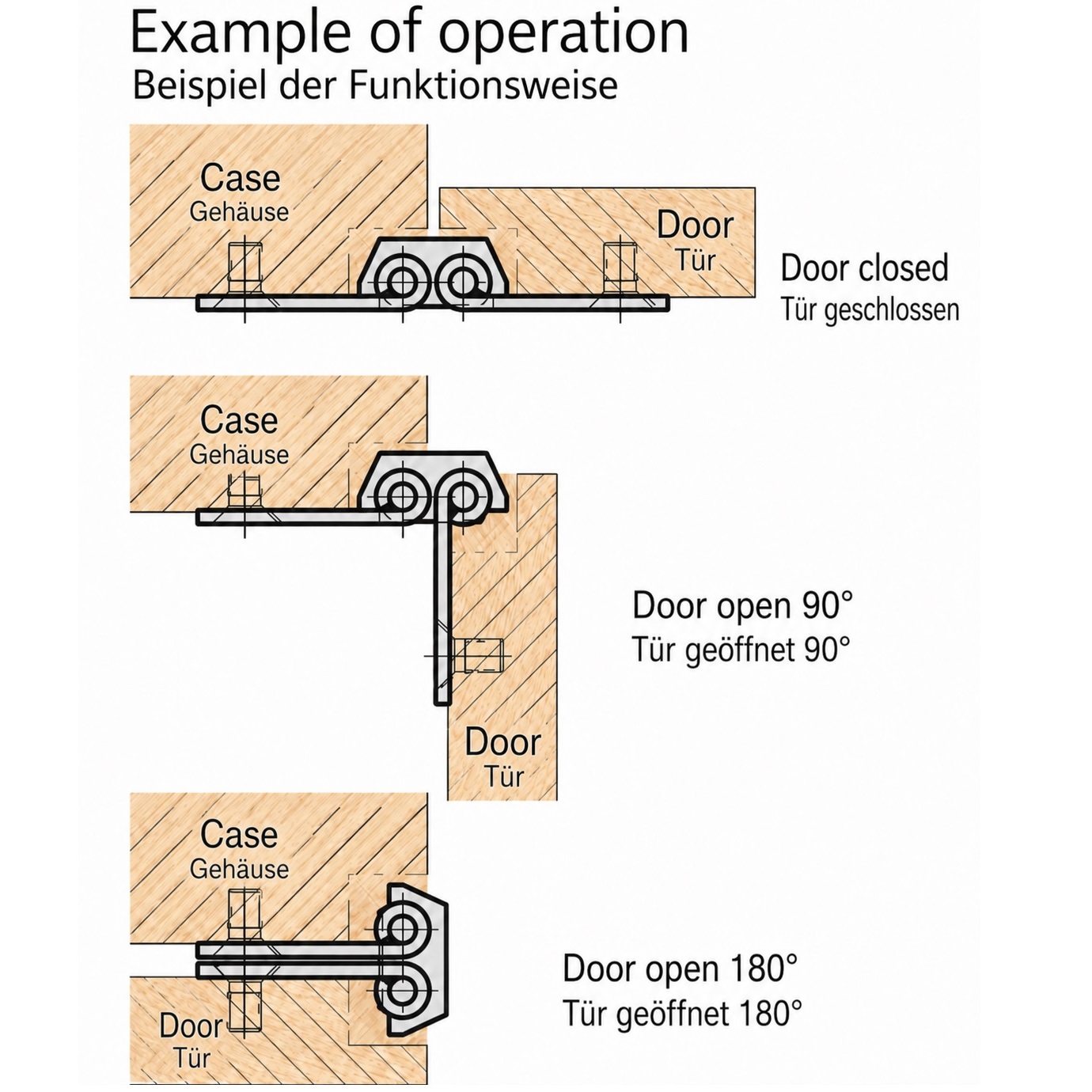

Dzięki konstrukcji z dwoma osiami obrotu, zawias umożliwia szeroki kąt otwarcia do 180°.

Specjalna geometria połączenia zapewnia, że klapka może kontrolowanie poruszać się wokół sąsiedniej krawędzi po otwarciu.

Wytrzymała stal nierdzewna SUS316 oferuje bardzo dobrą odporność na korozję i dlatego jest szczególnie odpowiednia do zastosowań z wilgocią i środowiskiem solnym.

Płaski design z zaledwie kilkoma wystającymi elementami redukuje uciążliwe wypustki i pozwala także na zastosowanie na klapkach podłogowych.

Cztery otwory zagłębione umożliwiają stabilne przymocowanie do klapy i ramy, co czyni B-1013 wytrzymałym rozwiązaniem do wymagających zastosowań klap i włazów.

Wysokiej jakości zawiasy morskie B-1013 są idealne między innymi do:

• Maski pokrywowe
• Klapy owiewki
• Włazy okrętowe
• Włazy pokładowe
• Dolne klapy
• Włazy konserwacyjne

Szczegóły techniczne:

• Waga: 70 g (dla 2 sztuk: 140 g)
• Rozmiar: 70 mm (2-3/4″)
• Łatwa instalacja, stabilny
• Konstrukcja połączenia dwuosiowego
• Kąt wiązki do 180°
• Wykonane z nierdzewnej stali nierdzewnej SUS316
• Szczególnie odpowiednie dla sektora morskiego
• Płaski i kompaktowy projekt
• Tylko małe wypustki na powierzchni
• Zaprojektowane do śrub zagłębianych M5
• Można go używać zarówno w prawo, jak i w lewo
• Błyszczący polerowany
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka markowa jakość od TAKIGEN®

Powierzchnia:

• Błyszczący polerowany
• Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
• Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu

Montaż:

• Mocowanie odbywa się za pomocą 4 x wciśniętych śrub M5 (nie dołączone)
• Zawias włazu B-1013 (13343) ma cztery otwory montażowe z zagłębianiem
• Przede wszystkim należy określić położenie dwuosiowego zawiasu na klapie i ramie, a cztery otwory montażowe przygotować zgodnie z układem otworów
• Rozstaw otworów to 2-13/64″ (56 mm) poziomo i 1-1/32″ (26 mm) pionowo
• Zawias jest następnie ustawiany tak, aby dwie przegubowe osie mogły swobodnie się poruszać, a klapa nie zderzała się z ramą po otwarciu
• Morski zawias B-1013 jest następnie mocowany czterema śrubami zagłębianymi M5
• Długość śruby powinna być dobrana zgodnie z grubością materiału klapy lub ramy
• Na koniec klapkę należy przesunąć o 180° na całej powierzchni otwarcia i sprawdzić pod kątem wolnej, bezstresowej funkcji

Wymiary:

• Szerokość całkowita: 70 mm (2-3/4″)
• Całkowita wysokość: 40 mm (1-37/64″)
• Grubość płyty: 4 mm (5/32″)
• Rozstaw otworów poziomy: 56 mm (2-13/64″)
• Pionowa odległość otworów: 26 mm (1-1/32″)
• Otwory montażowe: 4 x ⌀6,5 mm
• Obniżanie otworów montażowych: ⌀10 mm (25/64″)

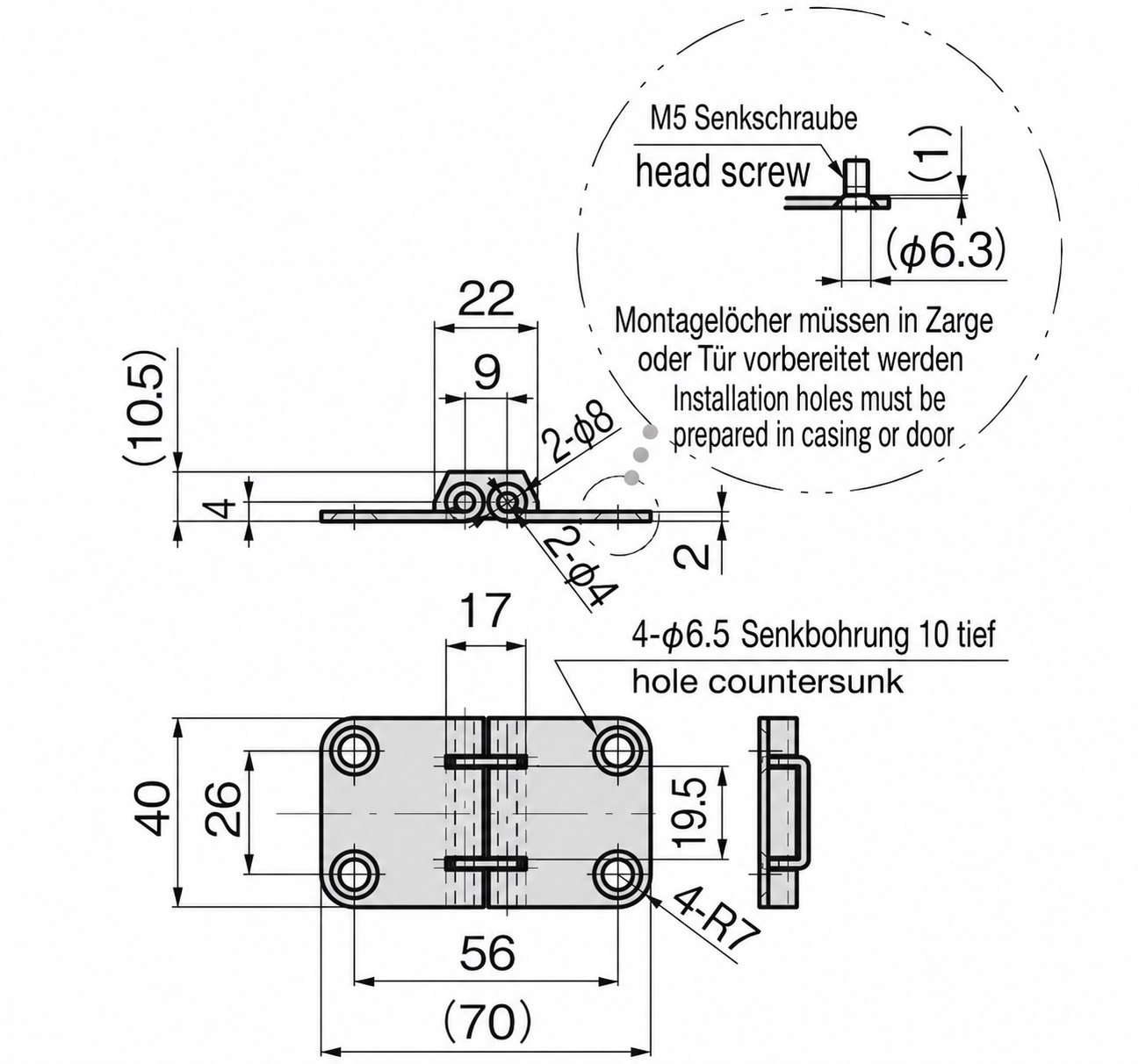

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Zawiasy morskie B-1013 wykonane są z wysokiej jakości stali nierdzewnej SUS316 (1.4401 lub V4A)
• Stal nierdzewna SUS316 (znana również jako V4A) to stal nierdzewna o doskonałej odporności na korozję
• Ze względu na swoją odporność na substancje zawierające chlor, złączki wykonane ze stali nierdzewnej SUS316 są używane do użytku w pobliżu wybrzeża i są wyraźnie zalecane

Zawarte w dostawie:

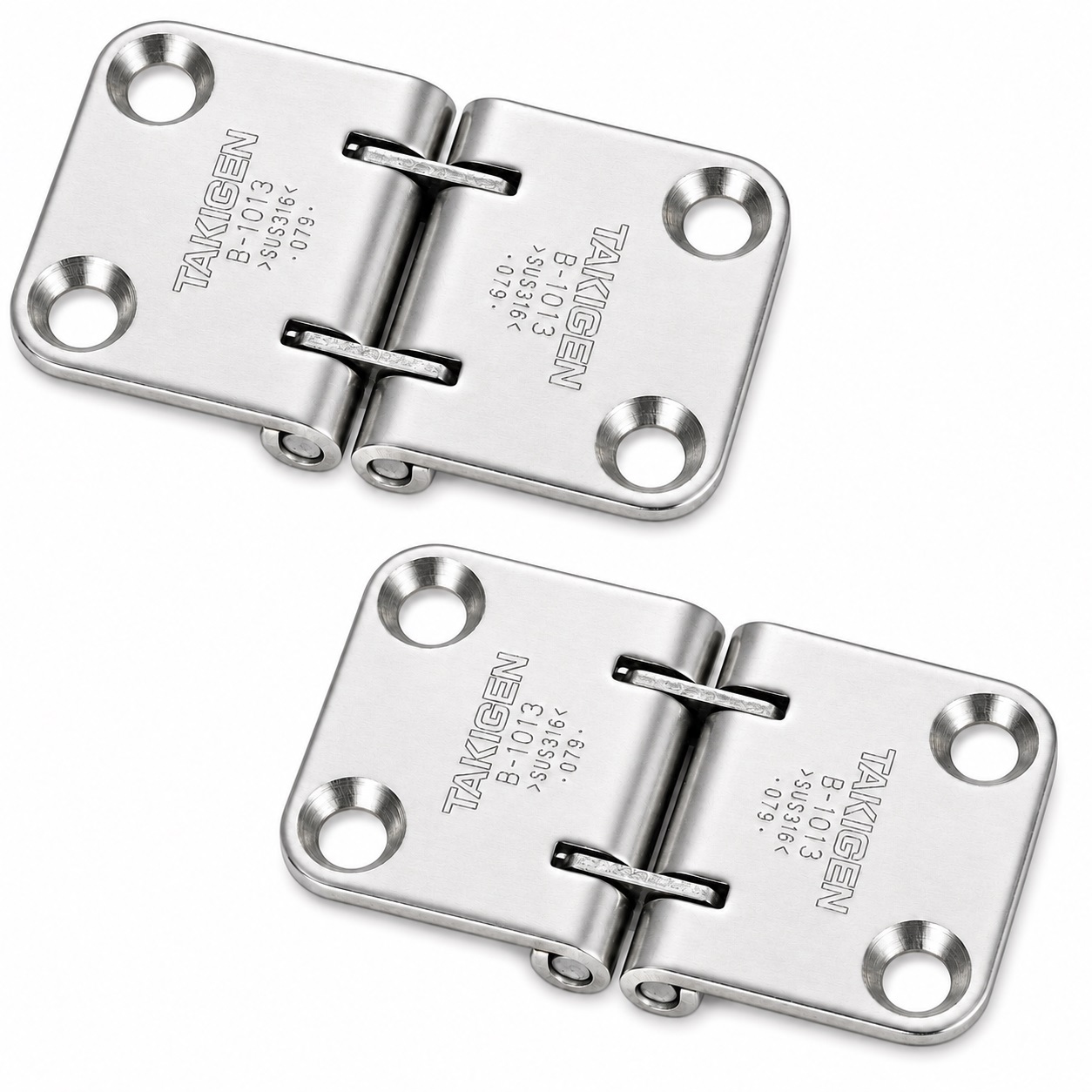

• 2-częściowy zawias morski B-1013 (13343) wykonany z wysokiej jakości stali nierdzewnej SUS316, błyszczący polerowany, 70 mm (2-3/4″)
• Ten przedmiot nie zawiera montażowych

Numery artykułów producenta:

• ID artykułu: 13343
• Numer przedmiotu: B-1013

Producent: TAKIGEN (Japonia)
