Opis

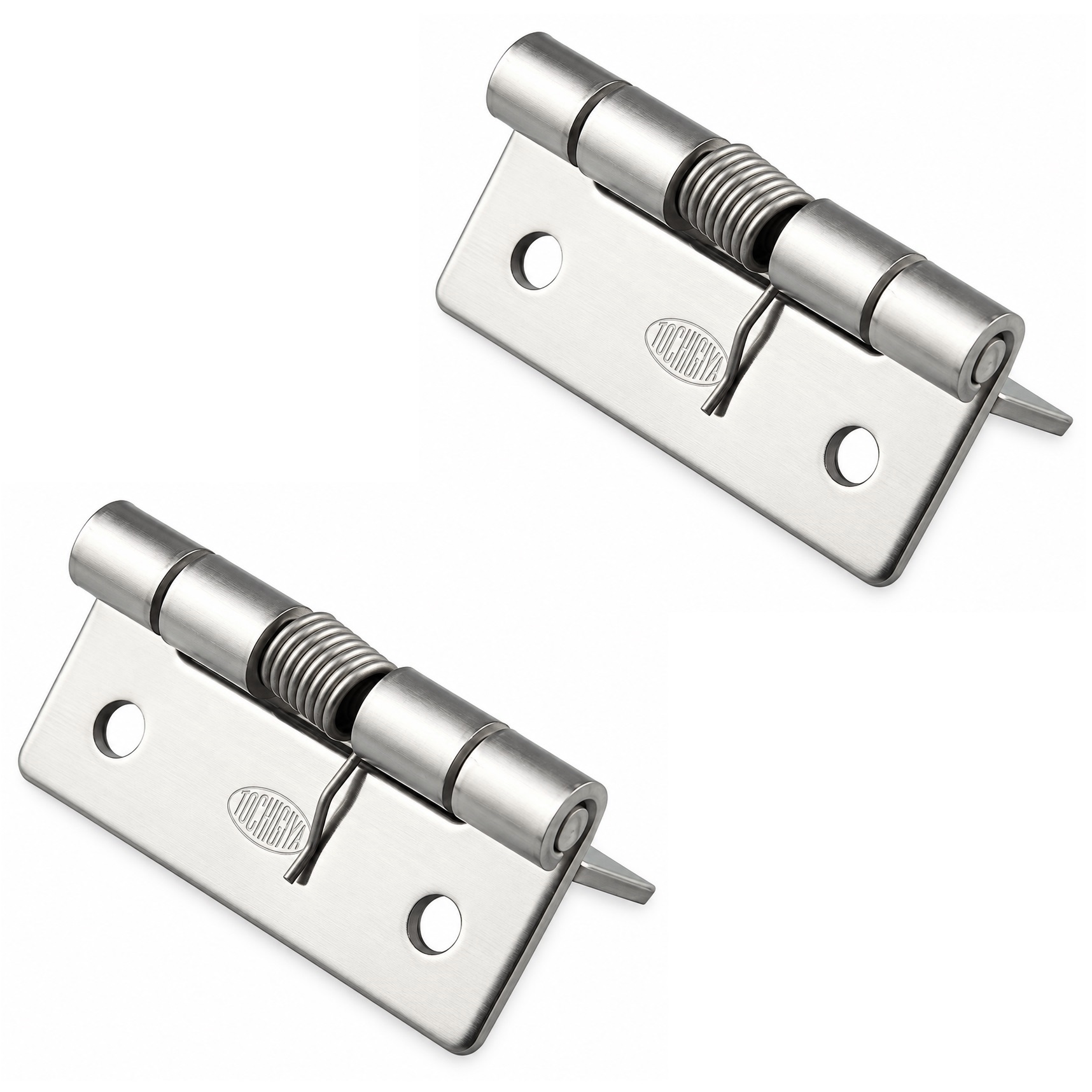

2 części wysokiej jakości taśmy sprężynowej, moment obrotowy: 12,3 N·m, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1,4301), powierzchnia: naturalna (nieprzetworzona), TH-61SUS-2, rozmiar: 32 mm (1-17/64″)

Aplikacja:

Solidny zawias sprężynowy do klap sprzętu, drzwi obudów, pokryw i wielu innych elementów.

Zawias sprężynowy TH-61SUS-2 umożliwia automatyczne otwieranie klap i lekkich drzwi dzięki zintegrowanej sprężynie w sworzniu zawiasu.



Siła sprężyny kieruje się w kierunku otwarcia, wspierając kołysanie się ruchomych elementów.

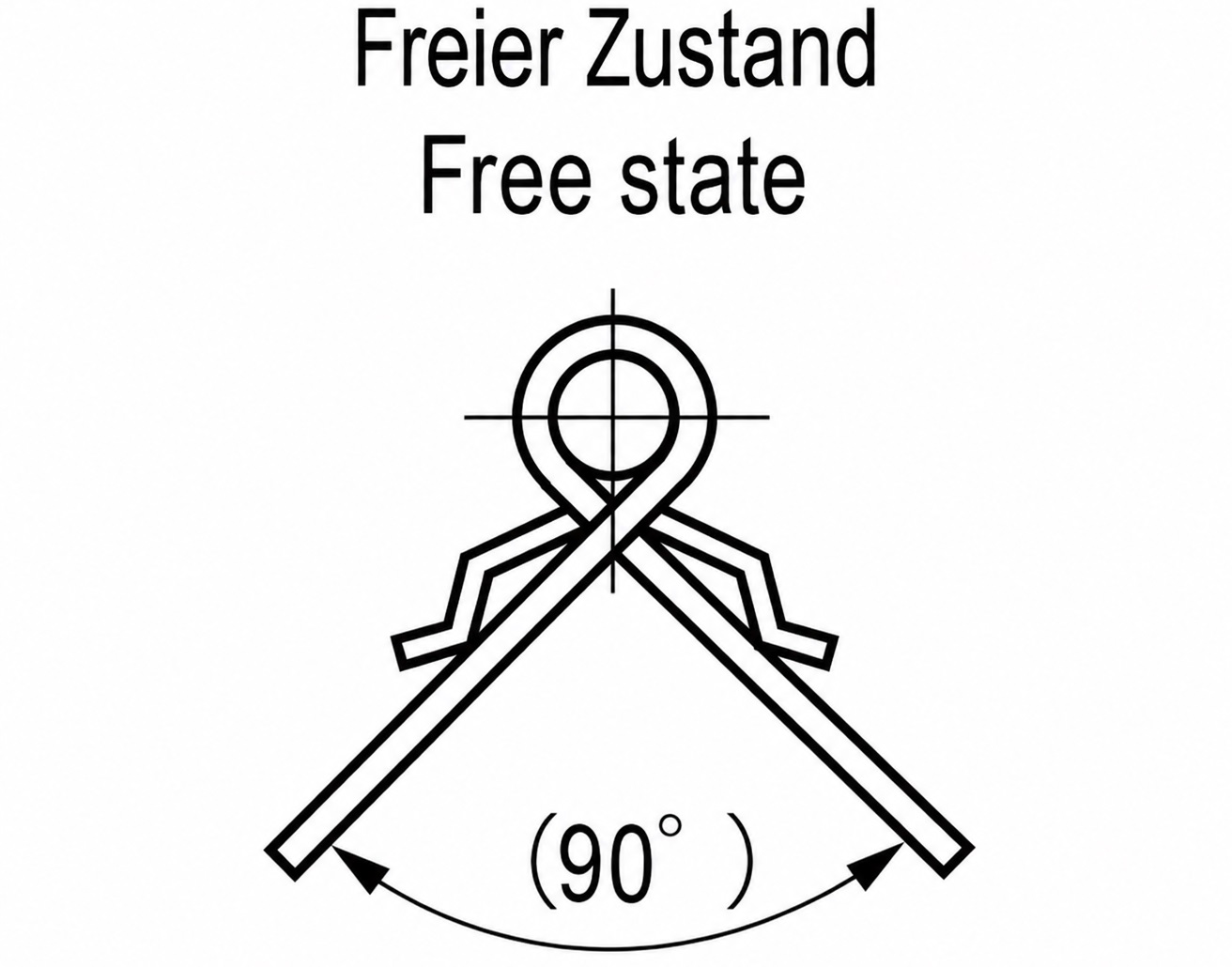

W pozycji wolnej zawias znajduje się pod kątem 90°, co czyni go szczególnie odpowiednim do stosowania klap, pokryw i drzwi obudów.

Wykonany w całości z SUS304, konstrukcja oferuje wysoką odporność na korozję i jest również odpowiedni do bardziej wymagających warunków eksploatacji.

Cztery otwory montażowe umożliwiają łatwe i bezpieczne zamontowanie na śrubę.

Kompaktowe wymiary 32 mm (1-17/64″) x 38 mm (1-1/2″) pozwalają na integrację zawiasu sprężynowego w konstrukcjach urządzeń, obudów i maszyn, co pozwala zaoszczędzić miejsce.

Wysokiej jakości zawiasy sprężynowe TH-61SUS-2 są idealne między innymi do:

• Włazy konserwacyjne
• Obudowe obudowy maszyn
• Sprzęt biurowy
• Urządzenia komunikacyjne
• Przyrządy pomiarowe
• Klapy urządzenia
• Drzwi obudowy
• Covery

Szczegóły techniczne:

• Moment obrotowy: 12,3 N·m
• Waga: 19 g (dla 2 sztuk: 38 g)
• Rozmiar: 32 mm (1-17/64″)
• Dostępny w 4 momentach obrotowych: 1,9 N, 8,8 N, 12,3 N i 12,8 N
• Łatwa instalacja, stabilny
• Siła sprężyny w kierunku otwarcia
• Sprężyna zintegrowana z sworzniem zawiasowym
• Pozycja wolna pod kątem 90°
• 4 otwory montażowe
• ⌀3,2 mm (1/8″) otwory montażowe
• Grubość materiału: 1,5 mm (1/16″)
• Kompaktowa konstrukcja 32 mm (1-17/64″) x 38 mm (1-1/2″)

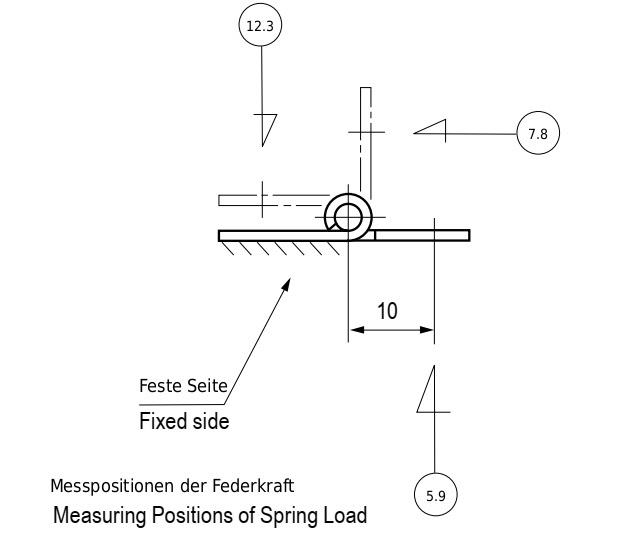

• Siła referencyjna sprężyny w pozycji a: 5,9 N (600 gf)
• Siła referencyjna sprężyny w pozycji b: 7,8 N (800 gf)
• Siła sprężyny referencyjnej na pozycji c: 12,3 N (1250 gf)
• Nadaje się do lekkich drzwi i klap
• Naturalny (nieprzetworzony)
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka jakość marki TOCHIGIYA®

Powierzchnia:

• Naturalny (nieprzetworzony)
• Powierzchnia materiału pozostaje widoczna i nie jest pokryta dodatkową powłoką

Montaż:

• Mocowanie odbywa się za pomocą śrub o główce patelni 4 x M3 lub płaskich śrub z głowicą okrągłą, najlepiej wykonanych ze stali nierdzewnej (nie dołączone)
• Pasek sprężynowy TH-61SUS-2 ma 4 otwory montażowe
• Po pierwsze, punkty montażowe muszą być oznaczone zgodnie z układem otworów o wymiarach 20 mm (25/32″) x 26 mm (1-1/32″) oraz przygotowane niezbędne otwory montażowe
• Zawias sprężyny jest następnie przymocowany do powierzchni stałej jednym listkiem zawiasu, a z ruchomą klapą lub drzwiami drugim listem zawiasu
• Kierunek montażu musi być dobrany tak, aby siła sprężyny działała w pożądanym kierunku otwarcia
• Cztery śruby M3 lub śruby z główką patelną o średnicy ⌀3 mm do powierzchni drewnianych są odpowiednie do mocowania
• Śruby są dokręcane równomiernie, bez deformacji skrzydeł zawiasów
• Na koniec klapę należy przesunąć kilka razy i sprawdzić pożądany efekt otwarcia zawiasu sprężyny (szczegóły można znaleźć w rysunku montażowym)

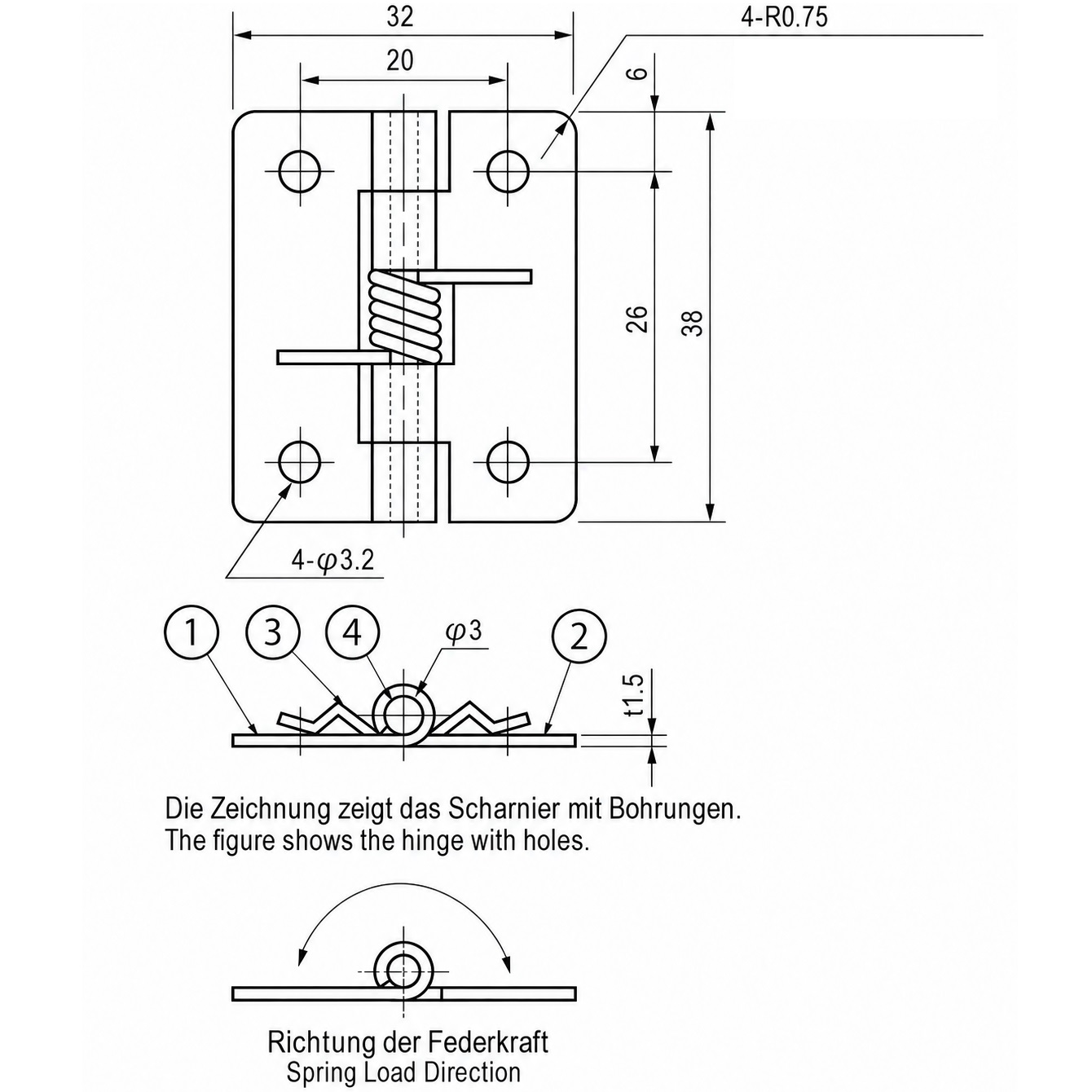

Wymiary:

• Szerokość całkowita: 32 mm (1-17/64″)
• Wysokość całkowita: 38 mm (1-1/2″)
• Grubość materiału: 1,5 mm (1/16″)
• Poziome odstępy otworów: 20 mm (25/32″)
• Odległość od górnej krawędzi do środka otworu: 15/64″ (6 mm)
• Pionowe odstępy otworów: 26 mm (1-1/32″)
• Otwory montażowe: 4 x ⌀3,2 mm (1/8″)
• Promień narożnika: R1,5 mm (1/16″)
• Sworzeń zawiasu: ⌀3 mm (1/8″)
• Wolnostojąca: 90°



Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Zawiasy sprężynowe TH-61SUS-2 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
• Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
• Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu

Zawarte w dostawie:

• 2-częściowy zawias sprężynowy TH-61SUS-2 wykonany z litej stali nierdzewnej SUS304, naturalnej (nieprzetworzonej), 32 mm (1-17/64″)
• Ten przedmiot nie zawiera montażowych

Numery artykułów producenta:

• ID przedmiotu: TH-61SUS-2

Producent: TOCHIGIYA (Japonia)
