Opis

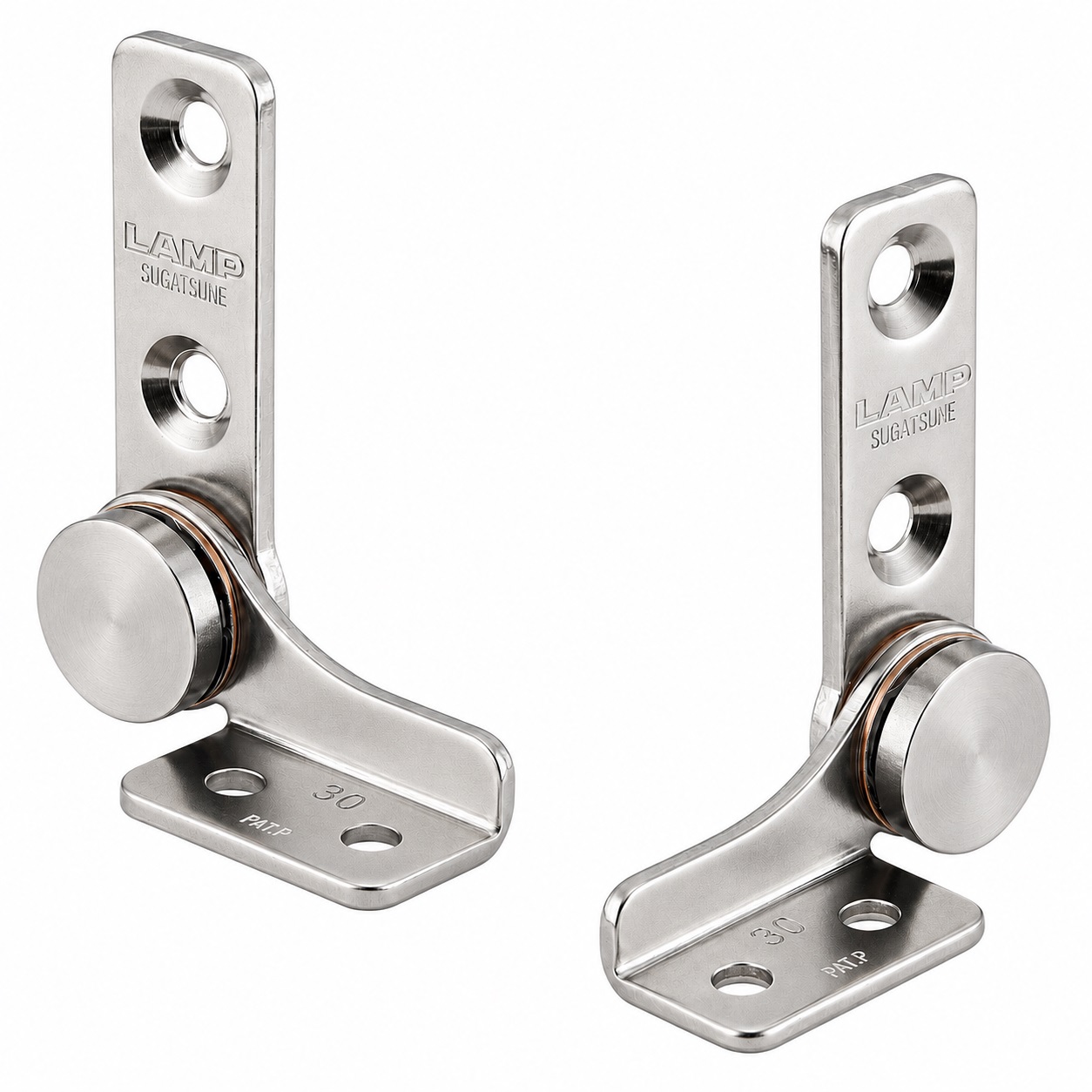

Zestaw 2 wysokiej jakości zawiasów ciernych (lewy + prawy), moment obrotowy: 6 N·m, wykonany z wysokiej jakości stali nierdzewnej SUS430 (1.4016 lub X6Cr17), powierzchnia: błyszcząco polerowana, HG-TB30 (HG-TB30L i HG-TB30R)

Aplikacja:

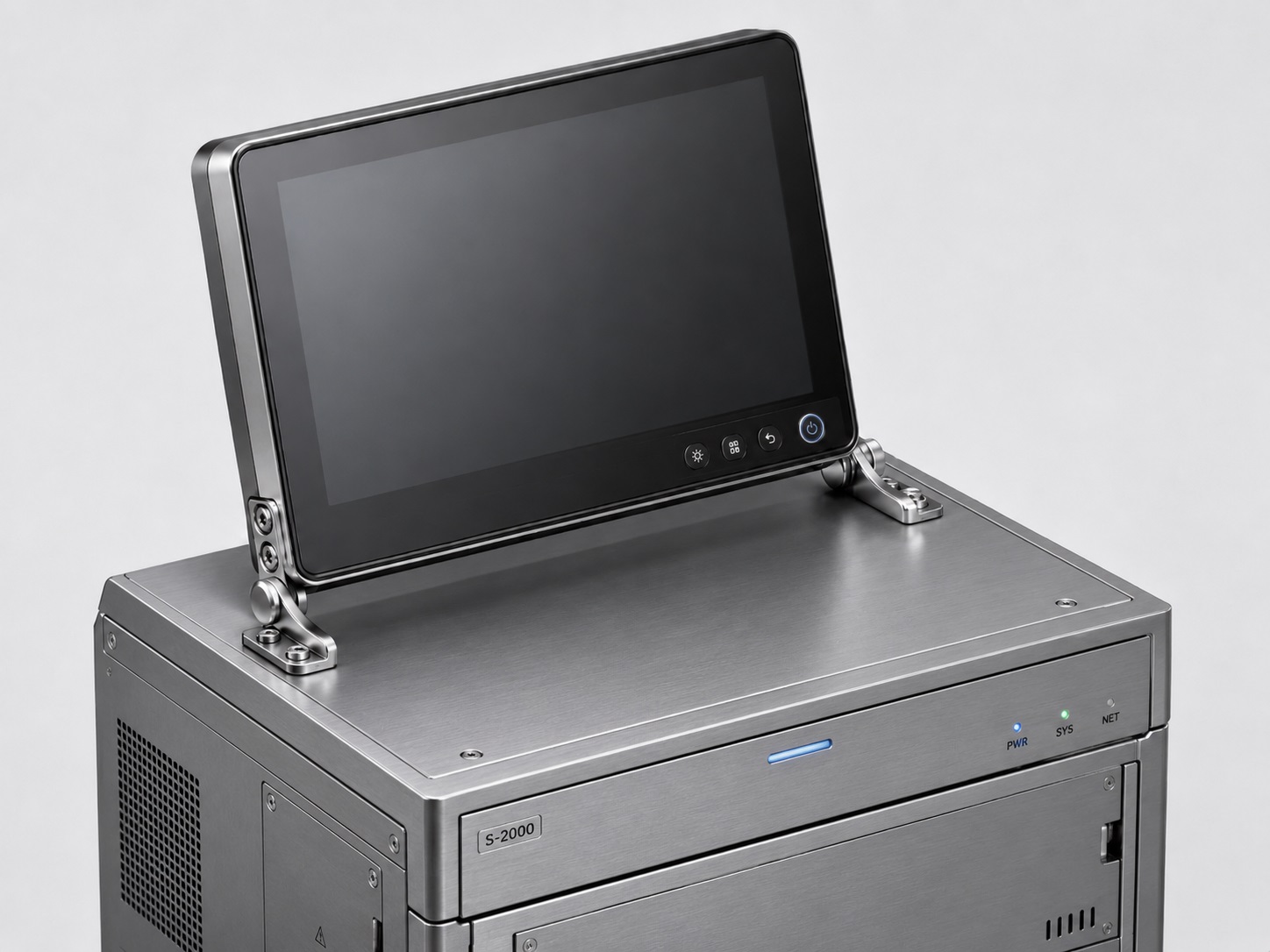

2 wysokiej jakości zawiasy cierne do pokryw urządzeń, klap mebli, obudów monitorów i wielu innych elementów.

Zestaw zawiasów obrotowych HG-TB30 składa się z lewego (HG-TB30L) i prawego (HG-TB30R) zawiasu dla symetrycznej, poziomo zamontowanej prowadnicy klapy.



Każdy zawias generuje stały moment obrotowy 3 N·m, co pozwala na ciągłe ustawianie klapy w odpowiednim zakresie obciążenia.

Razem oba zawiasy zapewniają nominalny moment obrotowy 6 N·m i równomiernie rozkładają obciążenie po obu stronach.



Funkcja swobodnego zatrzymania utrzymuje pokrywę, wyświetlacze lub klapy urządzenia w pożądanej pozycji bez dodatkowego zatrzasku.

Lustrzana konstrukcja lewo-prawa zapewnia czystą instalację oraz stabilny, kontrolowany ruch w obu kierunkach obrotu.



Solidna konstrukcja ze stali nierdzewnej SUS430 jest szczególnie odpowiednia do instalacji sprzętowych, mebli i techniki.

Wysokiej jakości zawiasy cierne HG-TB30 są idealne między innymi do:

• Uchwyty LCD
• Kamery monitoringu
• Panele sterowania
• Pokrywy maszyn
• Jednostki wystawowe
• Konsole
• Obudowy techniczne
• Pokrywa urządzenia
• Klapy meblowe
• Obudowy monitorów

Szczegóły techniczne:

• Moment obrotowy: 6 N·m
• Waga: 64 g
• Rozmiar: 52,5 mm (2-1/16″)

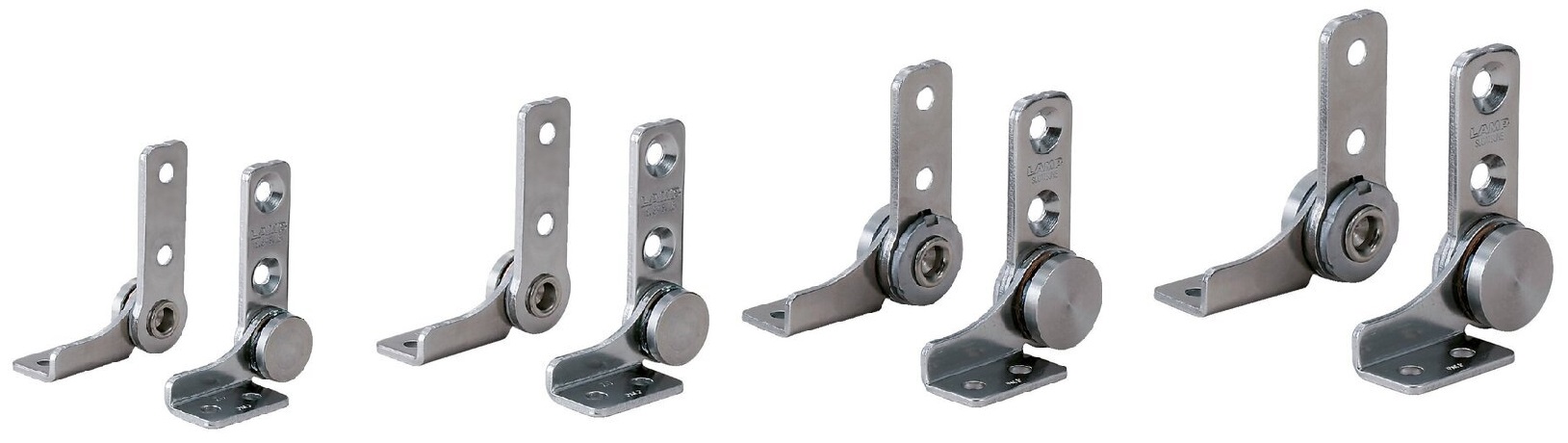

• Dostępny w czterech różnych poziomach momentu obrotowego: 1,4 Nm (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) oraz 9 N·m (HG-TB45)
• Łatwa instalacja, stabilny
• Zestaw jednego zawiasu momentu obrotowego w lewo i jeden w prawo
• HG-TB30L po lewej stronie
• HG-TB30R po prawej stronie
• Stały moment obrotowy w obu kierunkach ruchu
• Funkcja bezstopniowego wolnego zatrzymania
• Kąt otwarcia do 360°
• Do montażu poziomego
• Główny materiał: stal nierdzewna SUS430
• Temperatura pracy od 0 °C do 40 °C
• Testowane wewnętrznie z 20 000 cykli otwarcia i zamknięcia
• Układ lustrzanego odbicia lewo-prawego
• Odpowiedni do zastosowań technicznych i przemysłowych
• Grubość materiału: 2,5 mm (3/32″)
• Błyszczący polerowany
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka jakość marki Sugatsune / LAMP®

Powierzchnia:

• Błyszczący polerowany
• Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
• Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu

Montaż:

• Najpierw należy zaznaczyć i wywiercić pozycje mocowania na klapie oraz na korpusie lub obudowie urządzenia
• HG-TB30L jest zamontowany po lewej stronie, a HG-TB30R po prawej stronie
• Obie osie zawiasów muszą znajdować się dokładnie na tej samej wysokości, wyrównane poziomo i ze sobą
• Dla wymaganego marginesu wyrównania otwory montażowe muszą być wykonane nieco zbyt mocno zgodnie ze specyfikacją producenta z tolerancją C0.5
• Pionowe nogi są mocno mocowane śrubami zagłębianymi M5, a poziome śrubami do głowicy M5 lub głowicy cylindrów
• Klapka musi być obsługiwana w całym zakresie ruchu oraz sprawdzana jest bezpieczna pozycja w różnych pozycjach otwarcia

Wymiary:

• Pomiary dotyczą zawiasów lewego i prawego; Obie wersje są lustrzanymi odbiciami
• Wysokość zawiasu momentu obrotowego: 52,5 mm (2-1/16″)
• Głębokość: 42,5 mm (1-43/64″)
• Szerokość: 19 mm (3/4″)

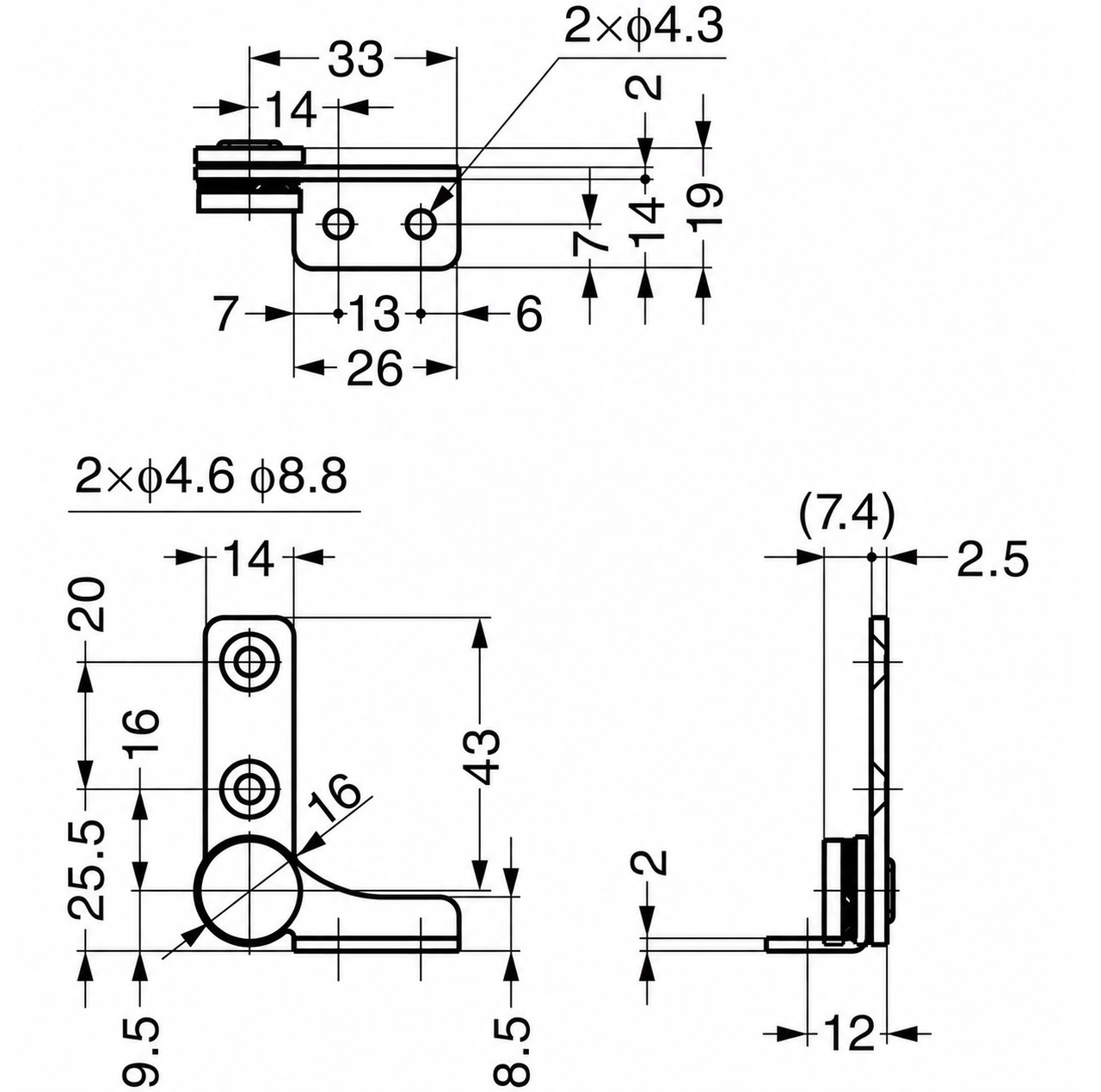

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Zawiasy cierne HG-TB30 wykonane są z wysokiej jakości stali nierdzewnej SUS430 (1.4016 lub X6Cr17)
• Stal nierdzewna SUS430 (1.4016) zapewnia solidną odporność na korozję w suchych i umiarkowanie wilgotnych wnętrzach, dzięki czemu doskonale nadaje się do mebli i osprzętu przemysłowego bez kontaktu z chlorkami
• Jest ferromagnetyczny, dlatego idealny do zatrzasków magnetycznych, mechanizmów blokujących i płyt przeciwtarczowych

Zawarte w dostawie:

• 1 zestaw zawiasów obrotowych HG-TB30 (HG-TB30L i HG-TB30R) wykonany z wysokiej jakości stali nierdzewnej SUS430, polerowany do błyszczącego wykończenia
• Ten przedmiot nie zawiera montażowych

Obejrzyj wideo produktu:

Numery artykułów producenta:

• ID przedmiotu: HG-TB30L i HG-TB30R (alternatywnie: 170-012-416 i 170-012-415)
• Numer przedmiotu: HG-TB30
• Numer GTIN (EAN, UPC): 4510932004114 i 4510932004107

Producent: Sugatsune / LAMP® (Japonia)
