Opis

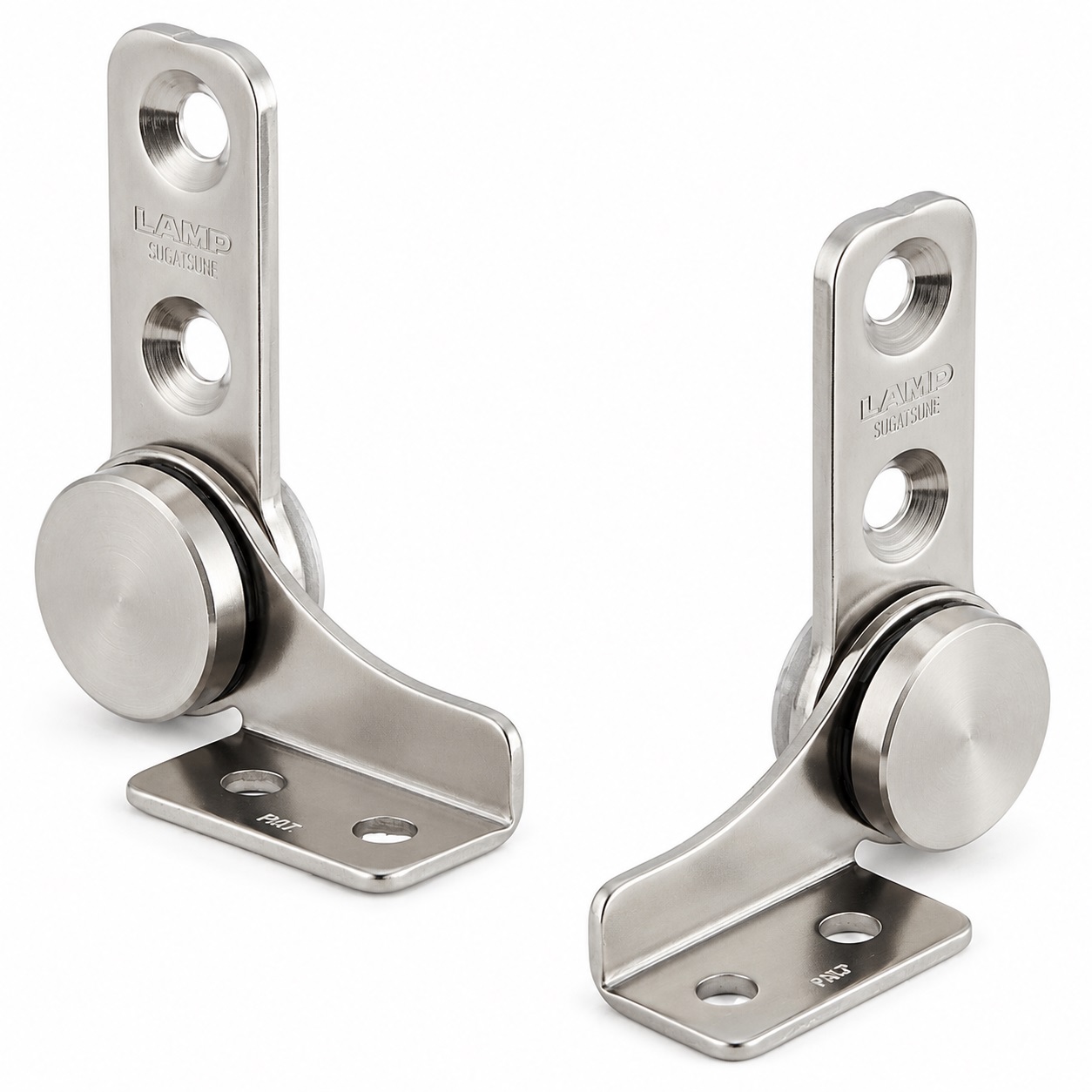

Zestaw 2 wysokiej jakości zawiasów ciernych (lewy + prawy), moment obrotowy: 9 N·m, wykonany z wysokiej jakości stali nierdzewnej SUS430 (1.4016 lub X6Cr17), powierzchnia: naturalna (nieprzetworzona), HG-TB45 (HG-TB45L i HG-TB45R)
Aplikacja:

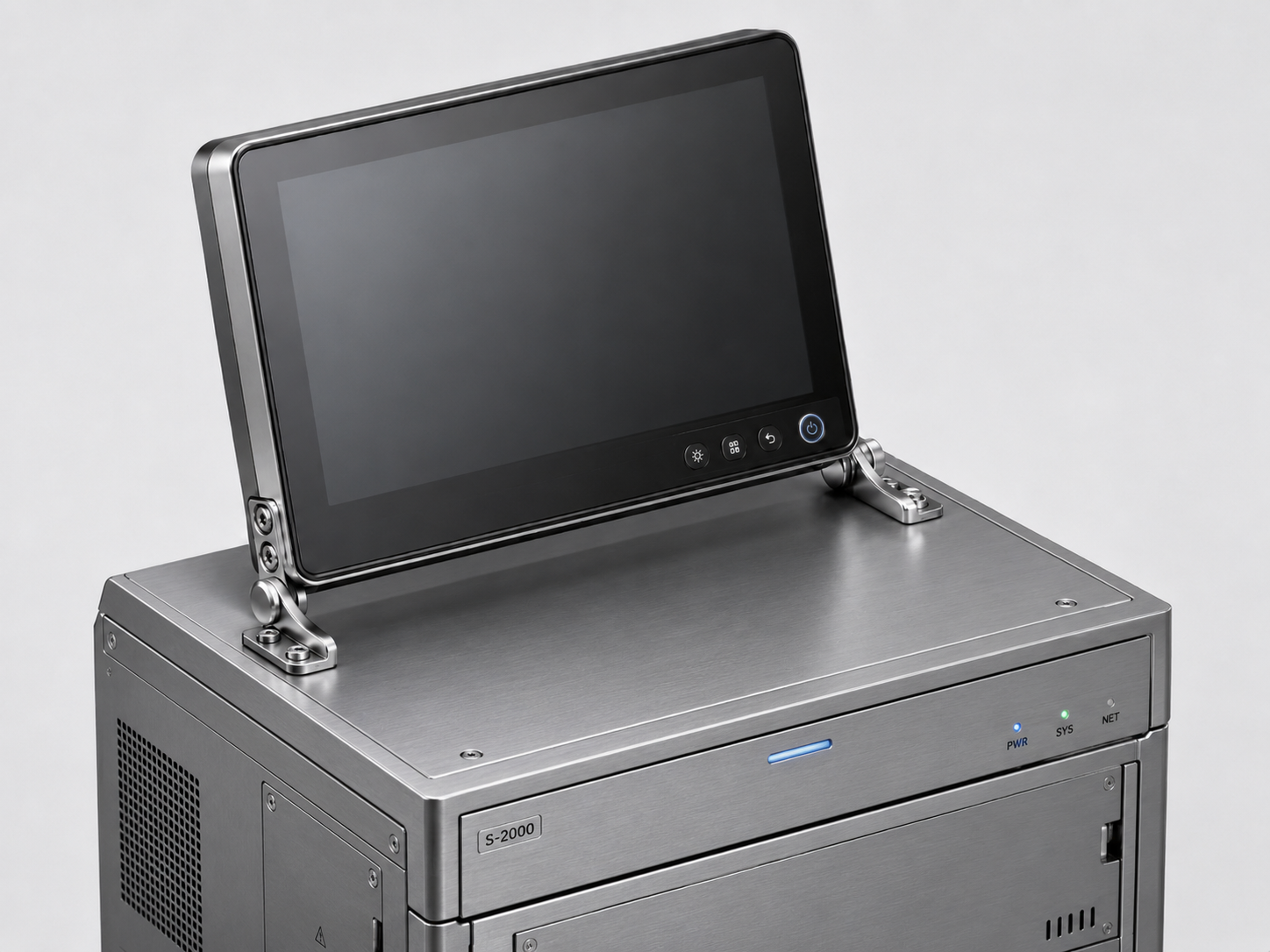

2 wysokiej jakości zawiasy cierne do pokryw urządzeń, klap mebli, obudów monitorów i wielu innych elementów.
Zestaw zawiasów obrotowych HG-TB45 składa się z lewego (HG-TB45L) i prawego (HG-TB45R) zawiasu do symetrycznej, poziomo zamontowanej prowadnicy klapy.
Każdy zawias generuje stały moment obrotowy 4,5 N·m, co pozwala na ciągłe ustawianie klapy w odpowiednim zakresie obciążenia.
Oba zawiasy razem zapewniają nominalny moment obrotowy 9 N·m i równomiernie rozkładają obciążenie po obu stronach.
Funkcja swobodnego zatrzymania utrzymuje pokrywę, wyświetlacze lub klapy urządzenia w pożądanej pozycji bez dodatkowego zatrzasku.
Lustrzana konstrukcja lewo-prawa zapewnia czystą instalację oraz stabilny, kontrolowany ruch w obu kierunkach obrotu.
Solidna konstrukcja ze stali nierdzewnej SUS430 jest szczególnie odpowiednia do instalacji sprzętowych, mebli i techniki.
Wysokiej jakości zawiasy cierne HG-TB45 są idealne między innymi do:
- Uchwyty LCD
- Kamery monitoringu
- Panele sterowania
- Pokrywy maszyn
- Jednostki wystawowe
- Konsole
- Obudowy techniczne
- Pokrywa urządzenia
- Klapy meblowe
- Obudowy monitorów
Szczegóły techniczne:
- Moment obrotowy: 9 N·m
- Masa: 134 g
- Rozmiar: 61 mm (2-13/32″)

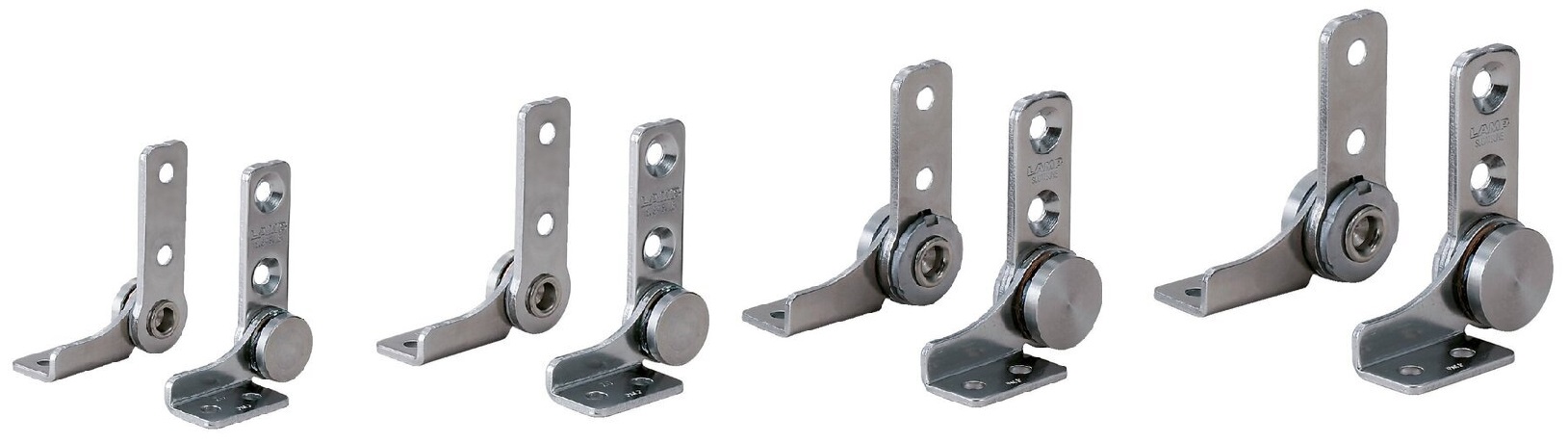

- Dostępny w czterech różnych poziomach momentu obrotowego: 1,4 Nm (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) oraz 9 N·m (HG-TB45)
- Łatwa instalacja, stabilny
- Zestaw jednego zawiasu momentu obrotowego w lewo i jeden w prawo
- HG-TB45L po lewej stronie
- HG-TB45R po prawej stronie
- Stały moment obrotowy w obu kierunkach ruchu
- Funkcja bezstopniowego wolnego zatrzymania
- Kąt otwarcia do 360°
- Do montażu poziomego
- Główny materiał: stal nierdzewna SUS430
- Temperatura pracy od 0 °C do 40 °C
- Testowane wewnętrznie z 20 000 cykli otwarcia i zamknięcia
- Układ lustrzanego odbicia lewo-prawego
- Odpowiedni do zastosowań technicznych i przemysłowych
- Grubość materiału: 3 mm (1/8″)
- Naturalny (nieprzetworzony)
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka jakość marki Sugatsune / LAMP®
Powierzchnia:
- Naturalny (nieprzetworzony)
- Powierzchnia materiału pozostaje widoczna i nie jest pokryta dodatkową powłoką
Montaż:
- Najpierw należy zaznaczyć i wywiercić pozycje mocowania na klapie oraz na korpusie lub obudowie urządzenia
- HG-TB45L jest zamontowany po lewej stronie, a HG-TB45R po prawej stronie
- Obie osie zawiasów muszą znajdować się dokładnie na tej samej wysokości, wyrównane poziomo i ze sobą
- Dla wymaganego marginesu wyrównania otwory montażowe muszą być wykonane nieco zbyt mocno zgodnie ze specyfikacją producenta z tolerancją C0.5
- Pionowe nogi są mocno mocowane śrubami zagłębianymi M5, a poziome śrubami do głowicy M5 lub głowicy cylindrów
- Klapka musi być obsługiwana w całym zakresie ruchu oraz sprawdzana jest bezpieczna pozycja w różnych pozycjach otwarcia
Wymiary:
- Pomiary dotyczą zawiasów lewego i prawego; Obie wersje są lustrzanymi odbiciami
- Wysokość zawiasu momentu obrotowego: 61 mm (2-13/32″)
- Głębokość: 53 mm (2-3/32″)
- Szerokość: 24,5 mm (31/32″)

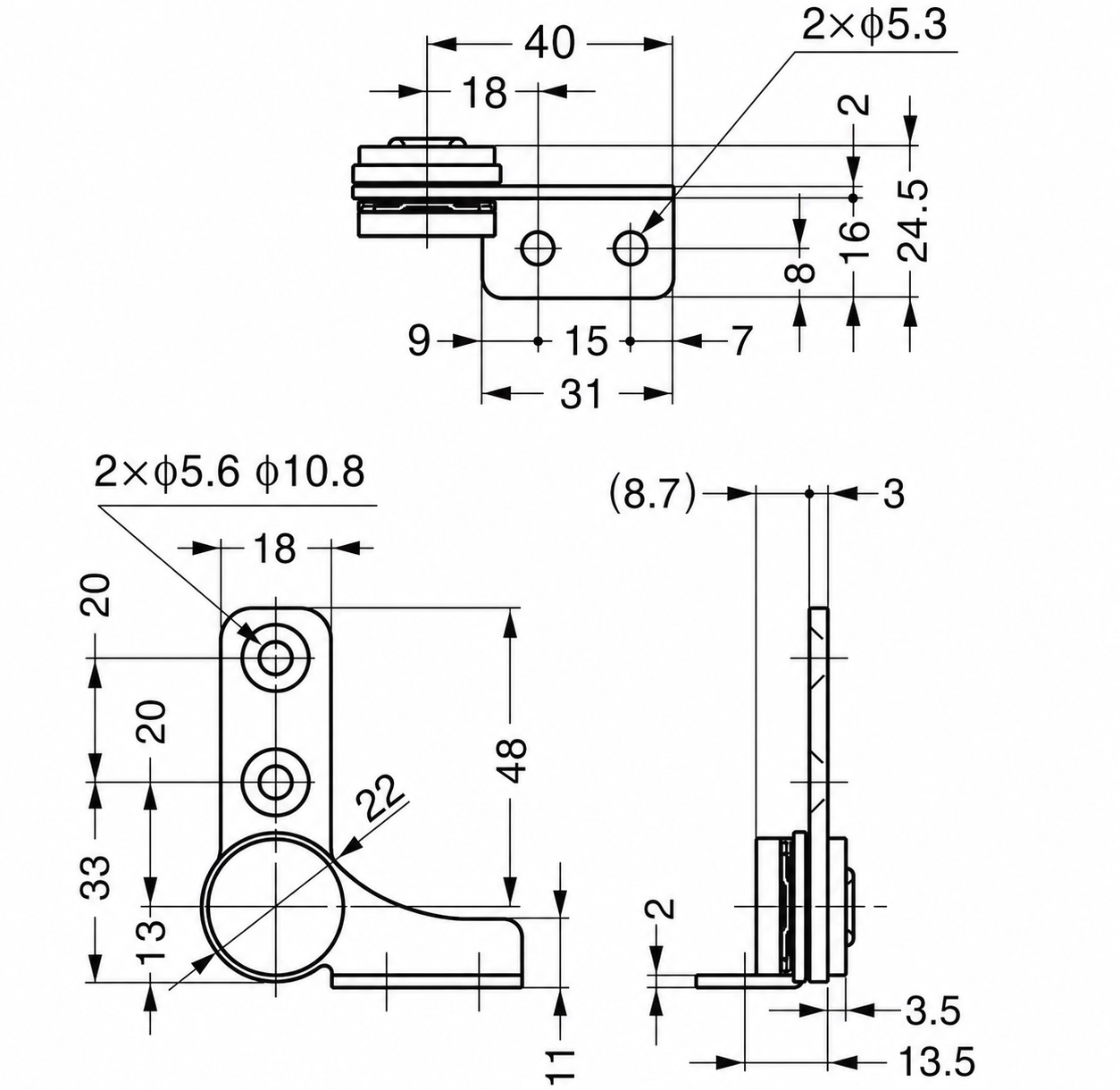

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Zawiasy cierne HG-TB45 wykonane są z wysokiej jakości stali nierdzewnej SUS430 (1.4016 lub X6Cr17)
- Stal nierdzewna SUS430 (1.4016) zapewnia solidną odporność na korozję w suchych i umiarkowanie wilgotnych wnętrzach, dzięki czemu doskonale nadaje się do mebli i osprzętu przemysłowego bez kontaktu z chlorkami
- Jest ferromagnetyczny, dlatego idealny do zatrzasków magnetycznych, mechanizmów blokujących i płyt przeciwtarczowych
Zawarte w dostawie:
- 1 zestaw zawiasów obrotowych HG-TB45 (HG-TB45L i HG-TB45R) wykonanych z wysokiej jakości stali nierdzewnej SUS430, naturalnej (nieprzetworzonej)
- Ten przedmiot nie zawiera montażowych
Obejrzyj wideo produktu:
Numery artykułów producenta:
- ID przedmiotu: HG-TB45L i HG-TB45R (alternatywnie: 170-012-418 oraz 170-012-417)
- Numer przedmiotu: HG-TB45
- Numer GTIN (EAN, UPC): 4510932004121 i 4510932004138
Producent: Sugatsune / LAMP® (Japonia)
