Opis
20 sztuk stabilnego połączenia mimośrodowego z kołnierzem i zewnętrznym płaszczem kłowym do grubości blachy 16 mm (5/8″), wykonane z litego odlewanego ciśnieniowo, powierzchnia: niklowana, 8470907
Aplikacja:
Solidny łącznik mimośrodowy do łączenia mebli i wielu innych.
Praktyczny łącznik mimośrodowy 8470907 jest wysokiej jakości, wytrzymałym łącznikiem do budowy mebli i umożliwia prawie niewidoczne, ale bardzo stabilne mocowanie półek w meblach korpusowych.
Służy do stałego i niewidocznego łączenia części korpusu i nadaje się szczególnie do półek, szafek i mebli modułowych.

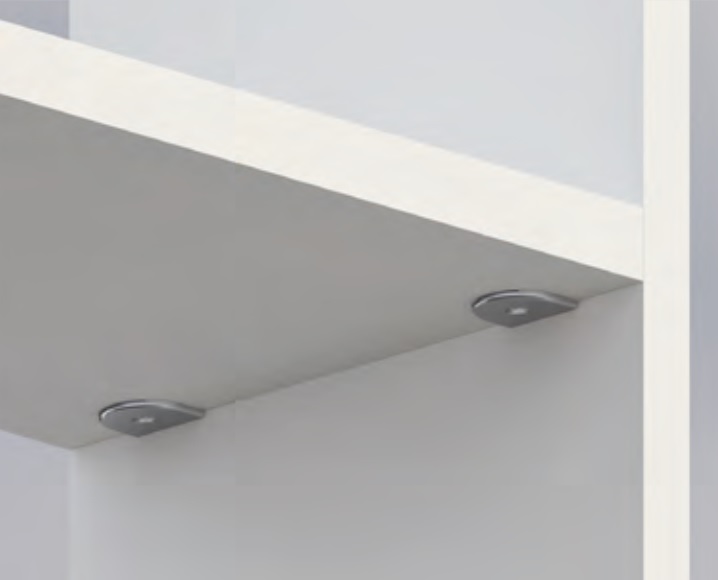

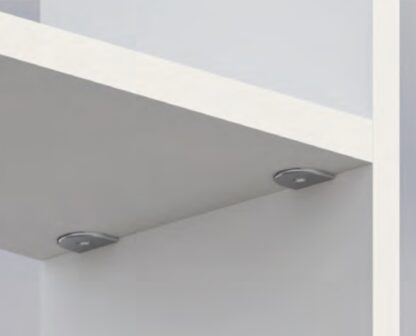

Widoczna osłona krawędzi pozwala na elegancki wygląd z odsłoniętymi łączeniami, jak pokazano na zdjęciu aplikacyjnym.
Mimośrodowy 8470907 połączeniowy jest wkładany na przykład w spód półki i połączony z mimośrodowym kołkiem w ścianie bocznej.
Wystarczy go założyć i dokręcić, aby uzyskać połączenie formowe i siłowe, które jednocześnie zabezpiecza podłogę przed podnoszeniem.
Obracanie mimośrodu mocno dokręca kołek i stabilizuje połączenie.
Nadaje się do kołków mimośrodowych 8057205, 8905205, 8905305, 8084001 i 8083901.
Typowe zastosowanie: Wkładanie do półek lub przegród z otworem ⌀20 mm (25/32″) o głębokości 12,5 mm (31/64″) w połączeniu z pasującymi kołkami mimośrodowymi.
Idealny do mebli domowych i biurowych z płaskim opakowaniem i szybkim montażem.
Wysokiej jakości połączenia mimośrodowe 8470907 doskonale nadają się między innymi do:
- Meble korpusowe
- Półki
- Wykończenie wnętrza
- Wyposażenie sklepów
- Wystawa
- Połączenie mebli
Szczegóły techniczne:
- Waga: 11,4 g
- Rozmiar: 16 mm (5/8″)
- Łatwa instalacja, praktyczna, stabilna
- Specjalnie zaprojektowany do płyt 16 mm (5/8″)
- Szybki i bezpieczny montaż dzięki kotwieniu kłowemu
- Optycznie czysty dzięki zintegrowanemu kołnierzowi
- Otwór miseczki: ⌀20 mm (25/32″)
- Głębokość wiercenia: 12,5 mm (31/64″)
- Odległość montażu od krawędzi (otwór środkowy): 9,5 mm (3/8″)
- Mocowanie: Z osłoną pazurową – bez konieczności klejenia i dodatkowego mocowania
- Niklowany
- Zamak (odlewanie cynkowe ciśnieniowe)
- wysoka jakość marki UMAXO®
Powierzchnia:
- Niklowany
- Powierzchnie niklowane charakteryzują się wysoką odpornością na korozję i trwałością, dzięki czemu idealnie nadają się do stosowania w wilgotnych pomieszczeniach, takich jak kuchnie i łazienki
- Oferują elegancki, błyszczący wygląd, który wygląda jednocześnie nowocześnie i ponadczasowo
- Są również łatwe do czyszczenia, ponieważ sprawiają, że brud i odciski palców są mniej widoczne i są łatwe do czyszczenia
Montaż:
- W półce wierci się otwór ⌀20 mm (25/32″) o głębokości 12,5 mm (31/64″); Środek otworu znajduje się 9,5 mm (3/8″) od krawędzi natarcia
- Specjalna śruba jest wkręcana na głębokość 8 mm (5/16″) w boczną lub środkową część
- Półkę umieszcza się następnie na górze, tak aby obudowa czysto przylegała do łba

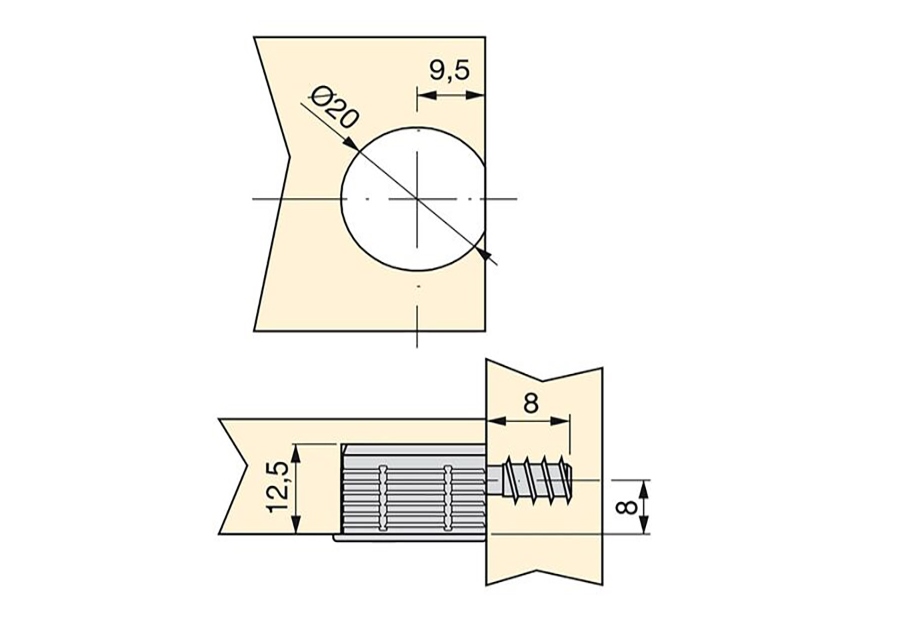

- Poprzez dokręcenie mocującej w obudowie, podłoga jest dokręcana na siłę i jednocześnie zabezpieczana przed podniesieniem (więcej szczegółów patrz rysunek montażowy)
Wymiary:
- Średnica zewnętrzna obudowy: ⌀20 mm (25/32″)
- Szerokość koperty (dolna krawędź): 22 mm (55/64″) x 20 mm (25/32″)
- Grubość kołnierza nad powierzchnią płyty: 1 mm (3/64″)

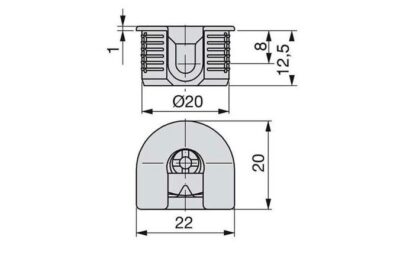

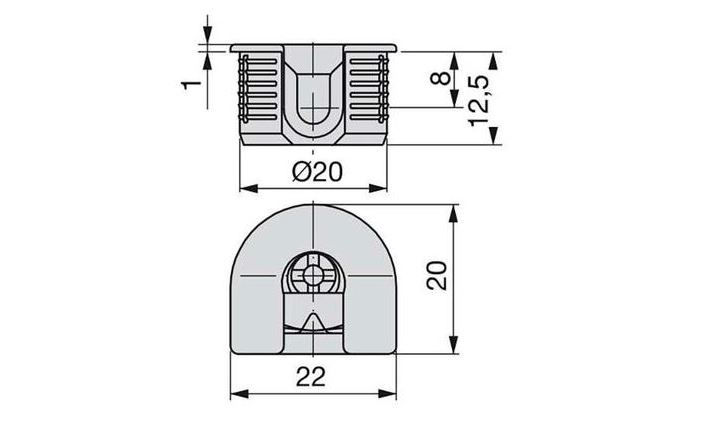

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Połączenia mimośrodowe 8470907 wykonane są z litego odlewu cynkowego
- Okucia przemysłowe i meblowe wykonane ze znalu oferują wysokiej jakości wygląd, który jest trwały i wartościowy
- Ze względu na wysoką stabilność i odporność na korozję pozostają niezawodne i wolne od rdzy nawet przy codziennym użytkowaniu
- Ponadto są one często tańsze niż okucia z litego mosiądzu lub stali nierdzewnej bez uszczerbku dla jakości
Zawarte w dostawie:

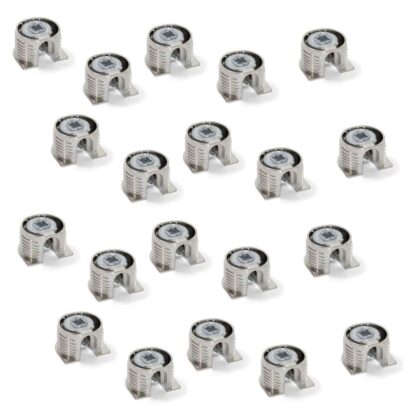

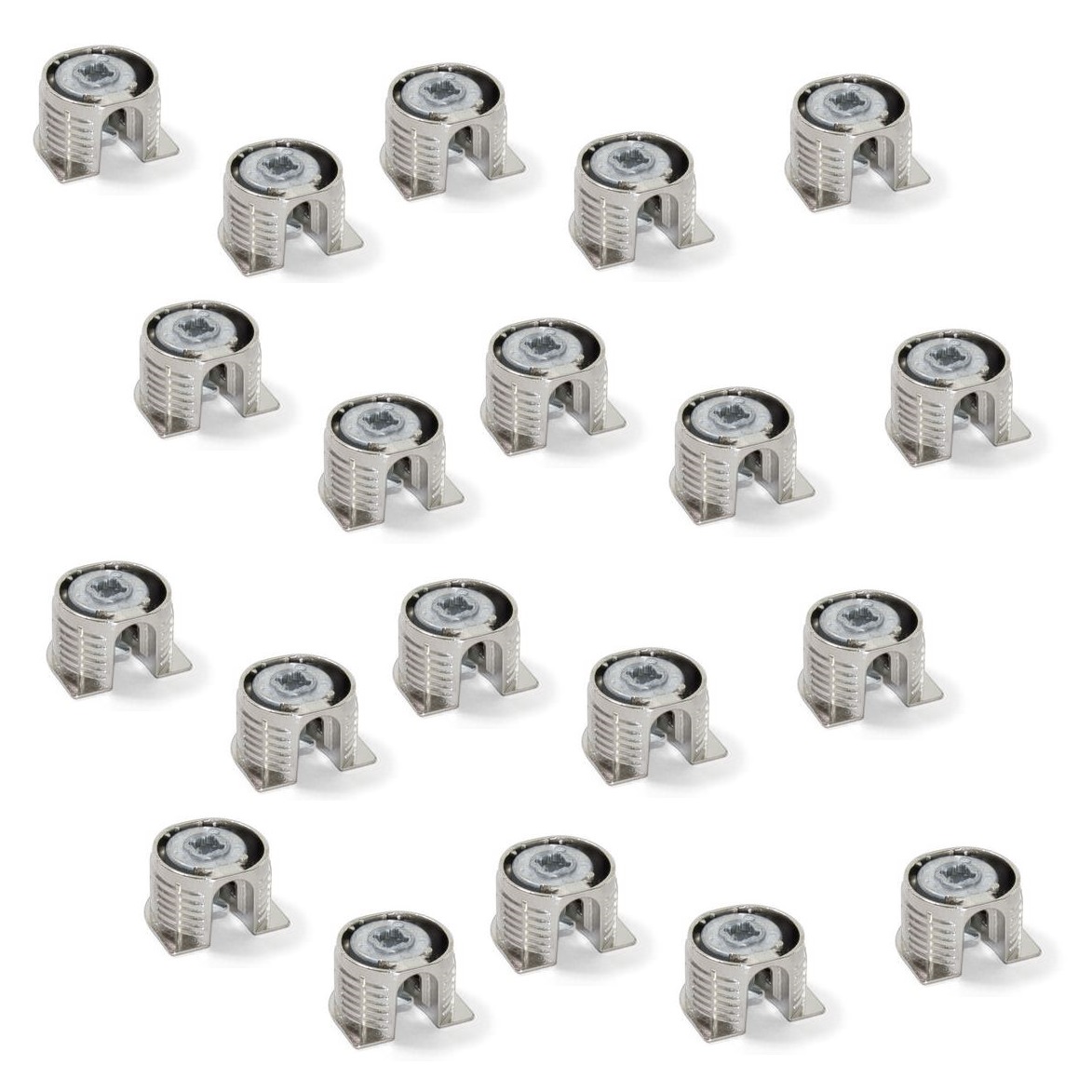

- 20 sztuk mimośrodowych 8470907 przyłączeniowych wykonanych z litego odlewu cynkowego, niklowanego
- Kołki mimośrodowe nie są dołączone i należy je zamówić osobno
Numery artykułów producenta:
- ID artykułu: 8470907
- Numer EAN: 8432393122304
Producent: EMUCA
