Opis

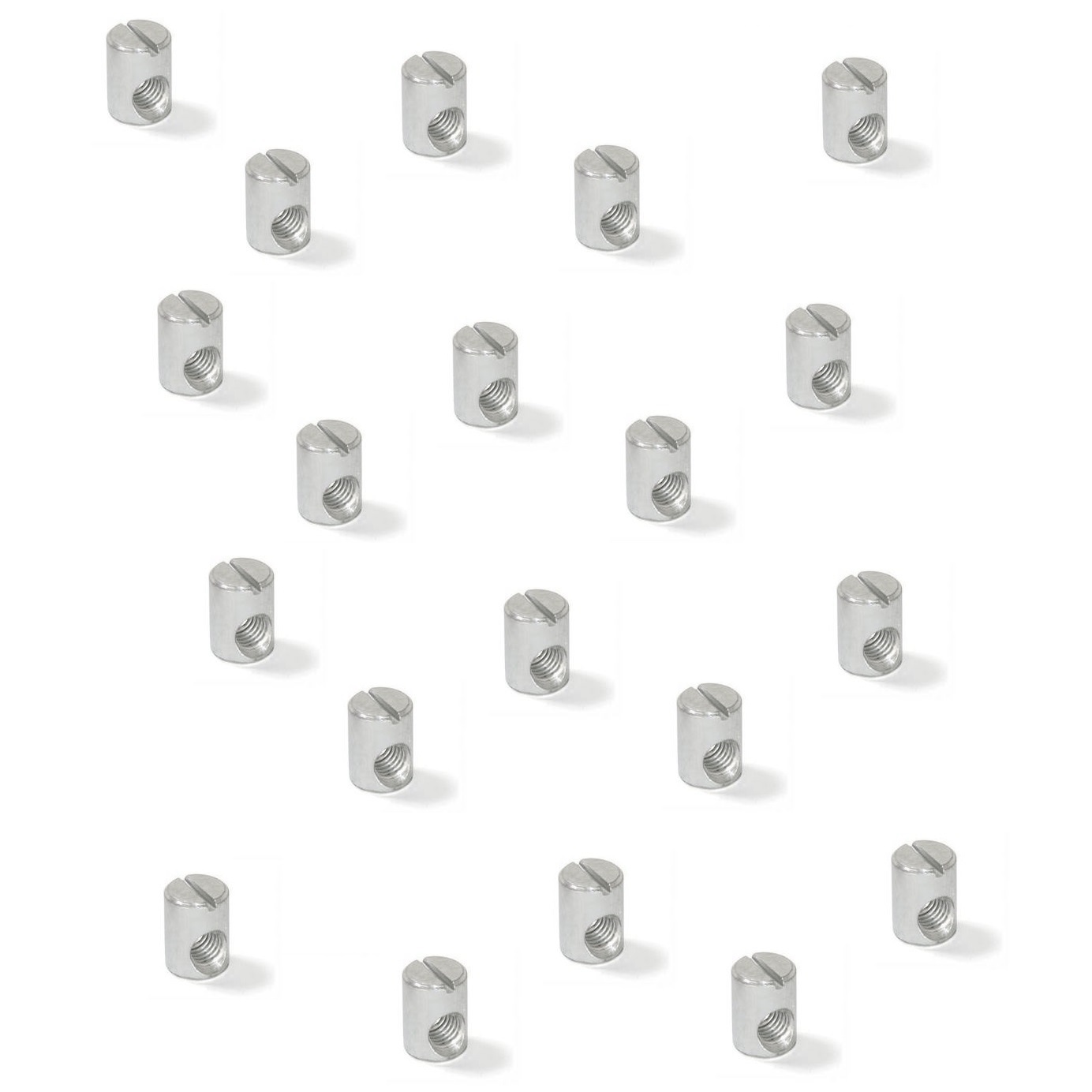

20-częściowa solidna kotwa krzyżowa z gwintem M6, wykonana z wytrzymałej stali, powierzchnia: ocynkowana, 6170105, rozmiar: 14 mm (35/64″)
Aplikacja:
Praktyczna nakrętka z gwintem krzyżowym do montażu mebli, budowy półek, podłączenia łóżka, budowy szafek i wielu innych.
Praktyczna nakrętka z gwintem krzyżowym 6170105 to cylindryczny łącznik do produkcji stabilnych połączeń krzyżowych w konstrukcjach drewnianych i meblarskich.
Wykonany jest ze stali, na zewnątrz jest cylindryczny o średnicy 10 mm i posiada centralny gwint wewnętrzny M6.
Długość całkowita wynosi 14 mm (35/64″), dzięki czemu nadaje się do standardowych grubości materiałów.
Dzięki wbudowanemu z boku rowkowi, kołek krzyżowy z gwintem M6 można wyrównać za pomocą śrubokręta.
Nakrętkę cylindryczną 6170105 wkłada się do otworu pod kątem prostym do kierunku, w którym wkręcana jest śruba.
W połączeniu ze śrubą gwintowaną tworzy wysoce sprężyste, demontowalne połączenie.
Nakrętka z gwintem poprzecznym 6170105 nadaje się szczególnie do budowy mebli, systemów regałowych i konstrukcji demontowalnych.
Powierzchnia jest ocynkowana, dzięki czemu zapewnia ochronę przed korozją przy normalnych obciążeniach.
Kotwa krzyżowa z gwintem M6 6170105 jest łatwa w montażu i zapewnia precyzyjne, rozłączne połączenia.
Jest kompatybilny z powszechnie stosowanymi wymiarami wiercenia i systemami połączeń w meblarstwie.
Wysokiej jakości nakrętki cylindryczne 6170105 doskonale nadają się między innymi do:
- Połączenie ramy drewnianej
- Meble transportowe
- Wystawa
- Montaż obudowy
- Wyposażenie sklepów
- modułowe połączenie mebli
- Montaż mebli
- Regały
- Podłączenie do łóżka
- Budowa szafy
Szczegóły techniczne:
- Waga: 6,35 g
- Rozmiar: 14 mm (35/64″)
- z gwintem M6
- Łatwa instalacja, praktyczna, stabilna
- Stal
- Kształt cylindryczny
- Gwint wewnętrzny M6
- Szczelina do wyrównania za pomocą śrubokręta
- Wysoka wytrzymałość na rozciąganie i trzymanie
- Ponownie odłączany i nadający się do demontażu
- Kompatybilny ze standardowymi wymiarami wiercenia
- Nadaje się do drewna, płyt wiórowych i MDF
- Łatwy montaż bez specjalnych narzędzi
- Ocynkowane
- Stal
- krzepki
- wysoka jakość marki UMAXO®
Powierzchnia:
- Ocynkowane
- Ocynkowana powierzchnia chroni przed rdzą i korozją
Montaż:
- W pierwszej części (np. ściance bocznej) należy wywiercić podłużny otwór o średnicy ⌀6 mm (15/64″) pod M6 i głębokości 30–40 mm, w zależności od długości wkręta
- W drugim elemencie (np. stężeniu krzyżowym) wierci się otwór krzyżowy o średnicy ok. ⌀10,1 mm (25/64″) i głębokości 15–16 mm, w połowie grubości materiału
- Następnie włożyć kołek krzyżowy Ø10 × 14 mm z gwintem wewnętrznym M6 do otworu krzyżowego
- Za pomocą płaskiego śrubokręta kołek krzyżowy jest wyrównany tak, aby gwint wewnętrzny był prostopadły do kierunku wkręcania
- Teraz włóż M6 przez podłużny otwór pierwszego elementu i wkręć ją w kołek krzyżowy
- Dokręcając, oba elementy są stabilnie połączone i równo ze sobą; Kołek krzyżowy 6170105 musi być mocno osadzony i nie może się wraz z nim obracać
Wymiary:
- Długość nakrętki cylindra: 14 mm (35/64″)
- Średnica zewnętrzna: ⌀10 mm (25/64″)
Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Nakrętki cylindrów wykonane 6170105 z wytrzymałej stali
- Stal idealnie nadaje się do okuć meblowych, ponieważ jest zarówno wytrzymała, jak i trwała, co zapewnia wysoką sprężystość i długą żywotność okuć
Zawarte w dostawie:
- 20 sztuk kotew krzyżowych z gwintem M6 6170105 wykonane z wytrzymałej stali, ocynkowane
Numery artykułów producenta:
- ID artykułu: 6170105
- Numer EAN: 8432393115108
Producent: EMUCA
