Opis

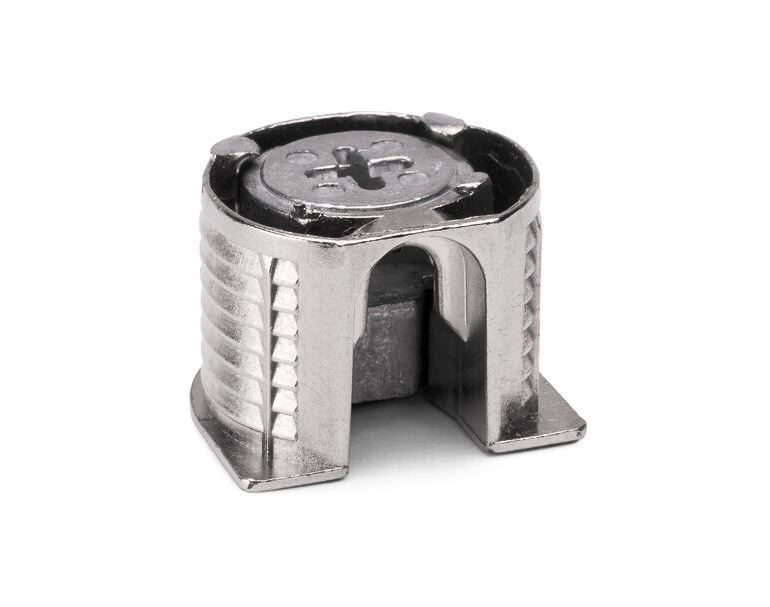

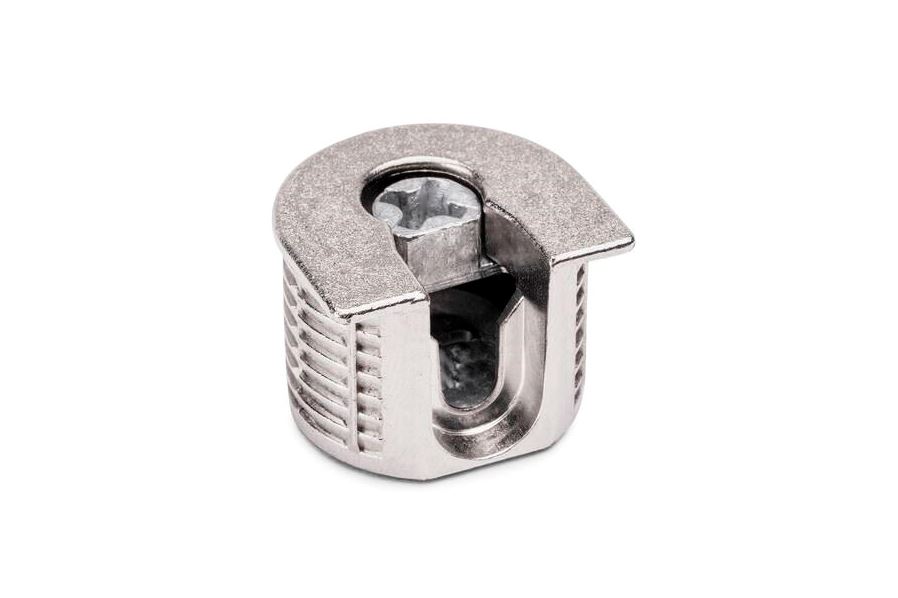

20-częściowe stabilne połączenie mimośrodowe z kołnierzem i kłową osłoną zewnętrzną do grubości blachy 19 mm (3/4″), wykonane z litego odlewanego ciśnieniowo, powierzchnia: niklowana, 8070907
Aplikacja:
Solidny łącznik mimośrodowy do łączenia mebli i wielu innych.
Praktyczny łącznik mimośrodowy 8070907 jest wysokiej jakości, wytrzymałym łącznikiem do budowy mebli i umożliwia prawie niewidoczne, ale bardzo stabilne mocowanie półek w meblach korpusowych.
Służy do stałego i niewidocznego łączenia części korpusu i nadaje się szczególnie do półek, szafek i mebli modułowych.

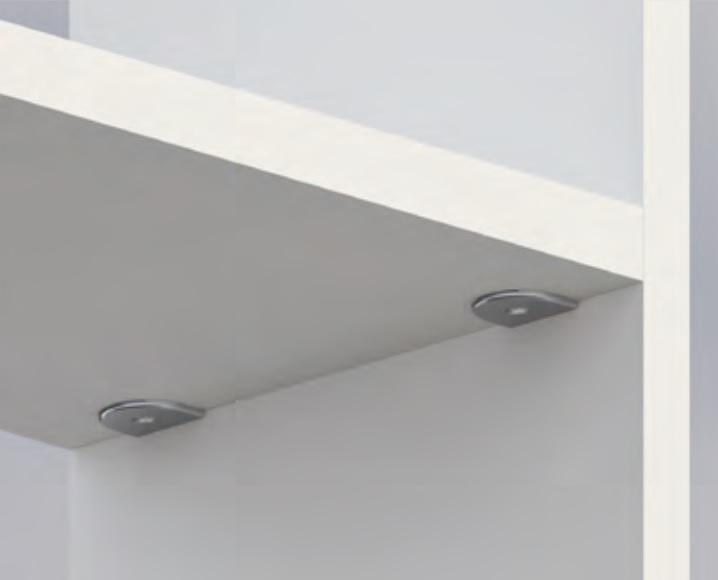

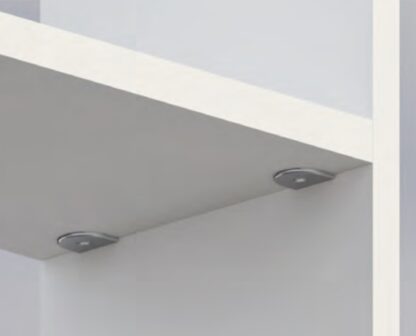

Widoczna osłona krawędzi pozwala na elegancki wygląd z odsłoniętymi łączeniami, jak pokazano na zdjęciu aplikacyjnym.

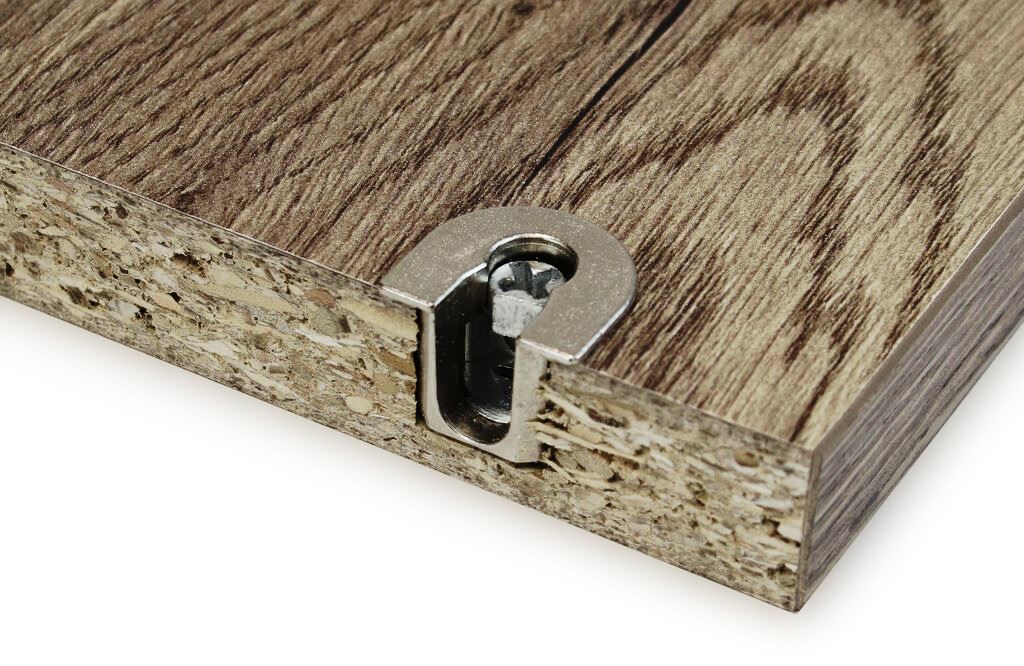

Mimośrodowy 8070907 połączeniowy jest wkładany na przykład w spód półki i połączony z mimośrodowym kołkiem w ścianie bocznej.
Wystarczy go założyć i dokręcić, aby uzyskać połączenie formowe i siłowe, które jednocześnie zabezpiecza podłogę przed podnoszeniem.
Obracanie mimośrodu mocno dokręca kołek i stabilizuje połączenie.
Nadaje się do kołków mimośrodowych 8057205, 8905205, 8905305, 8084001 i 8083901.
Typowe zastosowanie: Wkładanie do półek lub przegród z otworem ⌀20 mm (25/32″) i głębokością 14,5 mm (37/64″) w połączeniu z pasującymi kołkami mimośrodowymi.
Idealny do szerokiego zakresu zastosowań meblarskich – umożliwia szybki i stabilny montaż i demontaż za pomocą zwykłych narzędzi.
Wysokiej jakości połączenia mimośrodowe 8070907 są idealne między innymi do:
- Meble korpusowe
- Półki
- Wykończenie wnętrza
- Wyposażenie sklepów
- Wystawa
- Połączenie mebli
Szczegóły techniczne:
- Waga: 11,4 g
- Rozmiar: 19 mm (3/4″)
- Łatwa instalacja, praktyczna, stabilna
- Specjalnie zaprojektowany do płyt 19 mm (3/4″)
- Szybki i bezpieczny montaż dzięki kotwieniu kłowemu
- Optycznie czysty dzięki zintegrowanemu kołnierzowi
- Otwór miseczki: ⌀20 mm (25/32″)
- Głębokość wiercenia: 14,5 mm (37/64″)
- Odległość montażu od krawędzi (otwór środkowy): 9,5 mm (3/8″)
- Mocowanie: Z osłoną pazurową – bez konieczności klejenia i dodatkowego mocowania
- Niklowany
- Zamak (odlewanie cynkowe ciśnieniowe)
- wysoka jakość marki UMAXO®
Powierzchnia:
- Niklowany
- Powierzchnie niklowane charakteryzują się wysoką odpornością na korozję i trwałością, dzięki czemu idealnie nadają się do stosowania w wilgotnych pomieszczeniach, takich jak kuchnie i łazienki
- Oferują elegancki, błyszczący wygląd, który wygląda jednocześnie nowocześnie i ponadczasowo
- Są również łatwe do czyszczenia, ponieważ sprawiają, że brud i odciski palców są mniej widoczne i są łatwe do czyszczenia
Montaż:
- W półce wierci się otwór ⌀20 mm (25/32″) o głębokości 14,5 mm (37/64″), Środek otworu znajduje się 9,5 mm (3/8″) od krawędzi natarcia
- Specjalna śruba jest wkręcana 0,374015748031496 głęboko w boczną lub środkową część
- Półkę umieszcza się następnie na górze, tak aby obudowa czysto przylegała do łba

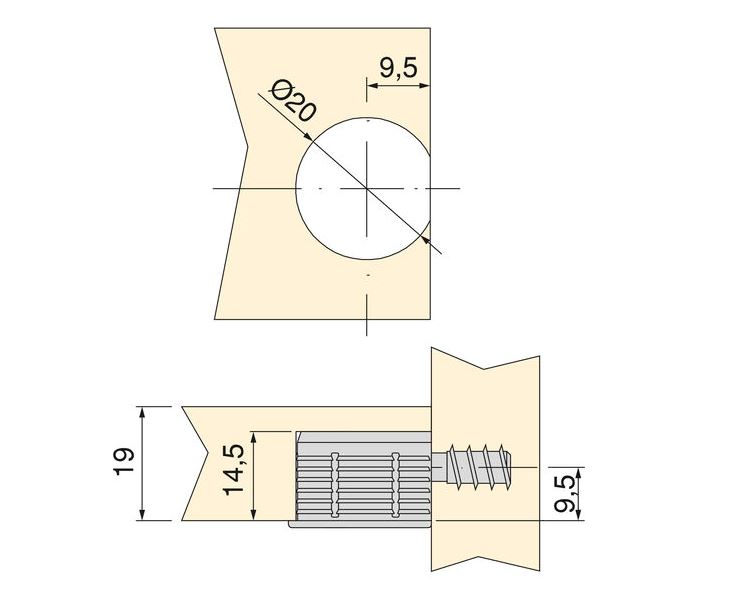

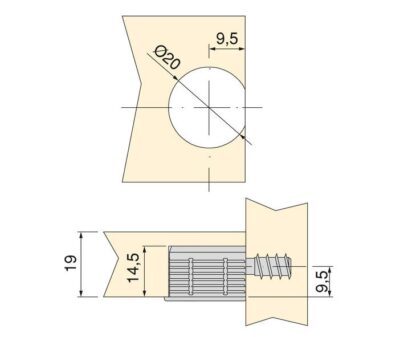

- Poprzez dokręcenie mocującej w obudowie, podłoga jest dokręcana na siłę i jednocześnie zabezpieczana przed podniesieniem (więcej szczegółów patrz rysunek montażowy)
Wymiary:
- Średnica zewnętrzna obudowy: ⌀20 mm (25/32″)
- Szerokość koperty (dolna krawędź): 22 mm (55/64″) x 20 mm (25/32″)
- Grubość kołnierza nad powierzchnią płyty: 1 mm (3/64″)

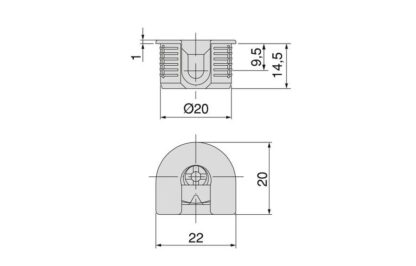

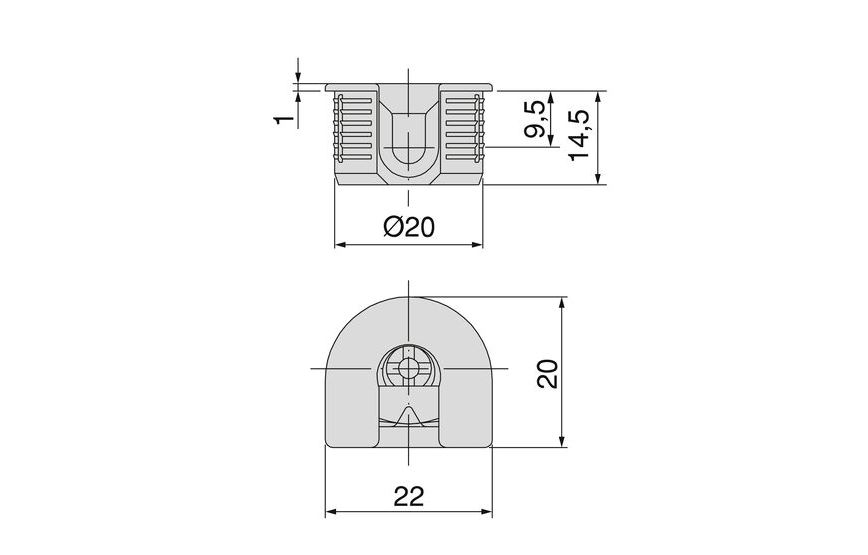

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Połączenia mimośrodowe 8070907 wykonane są z litego odlewu cynkowego
- Okucia przemysłowe i meblowe wykonane ze znalu oferują wysokiej jakości wygląd, który jest trwały i wartościowy
- Ze względu na wysoką stabilność i odporność na korozję pozostają niezawodne i wolne od rdzy nawet przy codziennym użytkowaniu
- Ponadto są one często tańsze niż okucia z litego mosiądzu lub stali nierdzewnej bez uszczerbku dla jakości
Zawarte w dostawie:

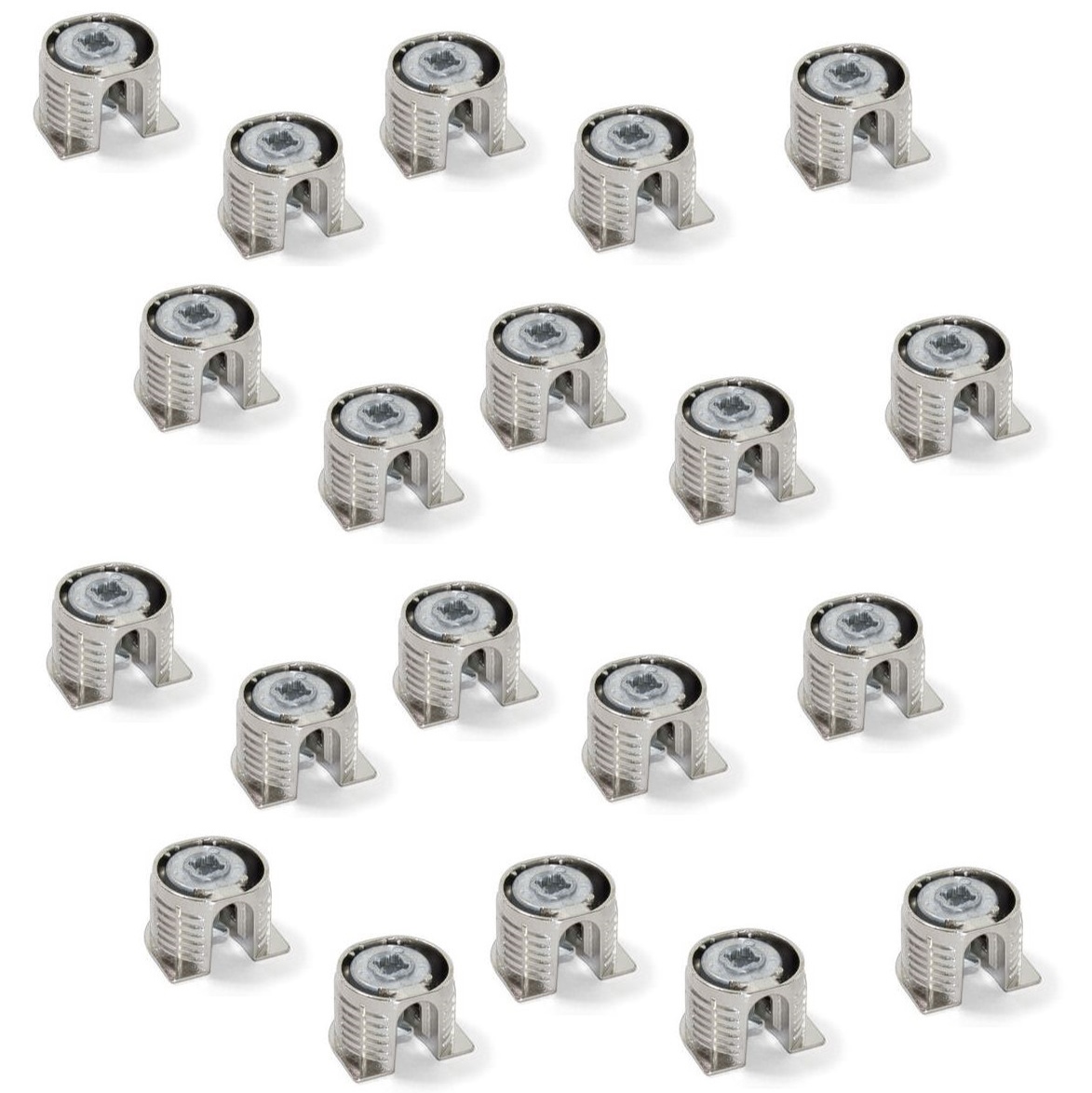

- 20 sztuk mimośrodowe 8070907 przyłączeniowe wykonane z litego odlewanego ciśnieniowo, niklowane
- Kołki mimośrodowe 8057205, 8905205, 8905305, 8084001 lub 8083901 nie są dołączone i należy je zamawiać osobno
Numery artykułów producenta:
- ID artykułu: 8070907
- Numer EAN: 8432393120836
Producent: EMUCA
