Opis

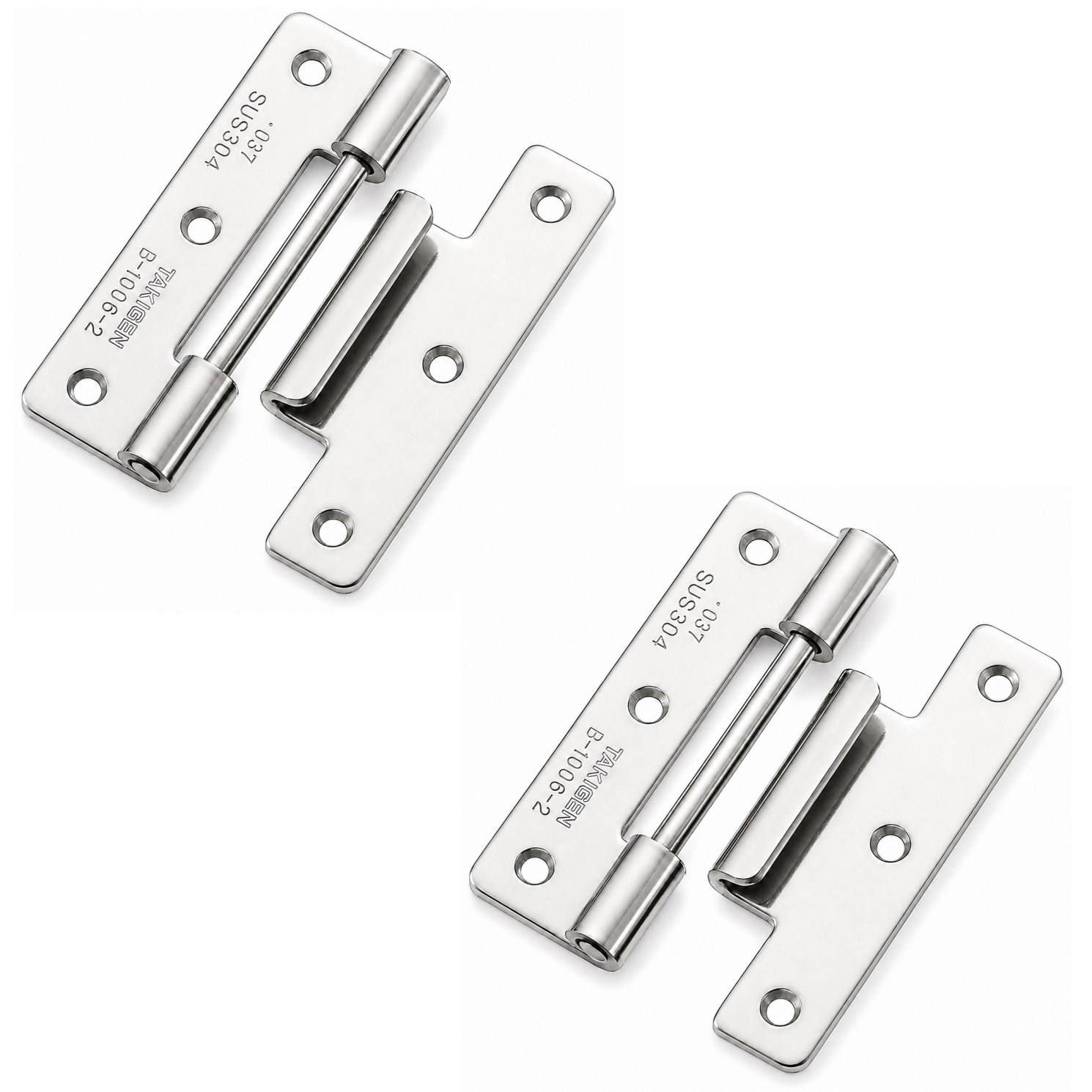

2 części, wysokiej jakości, solidny zawias wsuwany, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszczący polerowany, B-1006-2 (10576), wysokość: 50 mm (1-31/32″), ładowność: 6 kg (14 lbs)
Aplikacja:
Solidny zawias podnoszący drzwi statku, włazy konserwacyjne i wiele więcej.
Zawias nieruchomy B-1006-2 (10576) łączy drzwi lub klapę z ramą i umożliwia płynny ruch obrotowy.
Centralnie podzielona konstrukcja wtyczkowa pozwala na wyjęcie ruchomej części pod kątem otwarcia 90° lub więcej, bez demontażu śrub mocujących.
Pozwala to szybciej przeprowadzać prace konserwacyjne, czyszczenie oraz wymianę drzwi lub osłon.
Materiał SUS304 oferuje wysoką odporność na korozję i jest szczególnie odpowiedni do systemów wilgotnych, higienicznych lub zewnętrznych.
Błyszcząca pasta do bębna zapewnia czystą powierzchnię i ułatwia czyszczenie.
Zamontowany pionowo parami, zawias jest zaprojektowany na masę wejściową 6 kg (14 lbs).
Wysokiej jakości zawiasy plakatowe B-1006-2 są idealne m.in. do następujących rzeczy:
- Drzwi serwisowe
- Pokrywy maszyn
- Procesory żywności
- Jednostki zewnętrzne
- Drzwi obudowy
- Szafy sterujące
- Klapy serwisowe
- Drzwi statku
- Włazy konserwacyjne
Szczegóły techniczne:
- Waga: 30 g (dla 2 kawałków: 60 g)
- Pojemność (nośność): 6 kg (14 lbs) – dla 2 elementów
- Wysokość: 50 mm (1-31/32″)
- Dostępny w 5 rozmiarach: 30 mm, 36 mm, 40 mm, 50 mm i 64 mm
- Łatwa instalacja, stabilny
- Odłączna konstrukcja dwuczęściowa
- Grubość materiału: 1,5 mm (1/16″)
- 6 otworów zagłębionych na śruby M3
- ⌀3 mm (1/8″) sworzeń zawiasowy
- Odpowiedni do zastosowań wewnętrznych i zewnętrznych
- Zgodność z RoHS10
- Można go odczepić pod kątem otwarcia 90°
- Centralnie oddzielalna konstrukcja
- Odpowiednie do montażu śrub M3
- Odpowiednie do technologii kuchennej i gastronomicznej
- Odpowiedni do zastosowań morskich
- Kompaktowa i płaska konstrukcja
- Drzwi lub klapę można zdjąć bez odkręcania
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 6 mm (15/64″) śrub wpuszczanych ze stali nierdzewnej M3 lub 6 mm (15/64″) wkrętów ze stali nierdzewnej (nie dołączone)
- Zawias wsuwany B-1006-2 (10576) ma 6 otworów montażowych
- Odległość między otworami montażowymi wynosi 20 mm (25/32″)
- Przede wszystkim pozycje mocowania drzwi lub klapy i ramy muszą być oznaczone, a obie połówki zawiasów muszą być dokładnie wyrównane
- Zawias plakatowy jest następnie mocowany do podłoża za pomocą 6 otworów montażowych za pomocą wkrętów wgłębianych M3
- Do drewna lub materiałów na bazie drewna można zamiast tego stosować wpuszczane śruby o średnicy od ��3 do ⌀3,1 mm
- Następnie obie połówki zawiasów są połączone pod kątem otwarcia co najmniej 90°
- Na koniec należy sprawdzić, czy drzwi można łatwo przesunąć i czy obie osie zawiasów są dokładnie wyrównane ze sobą
Wymiary:
- Całkowita wysokość zawiasu podnoszącego: 50 mm (1-31/32″)
- Szerokość: 30 mm (1-3/16″)
- Średnica sworzni zawiasu: ⌀3 mm (1/8″)

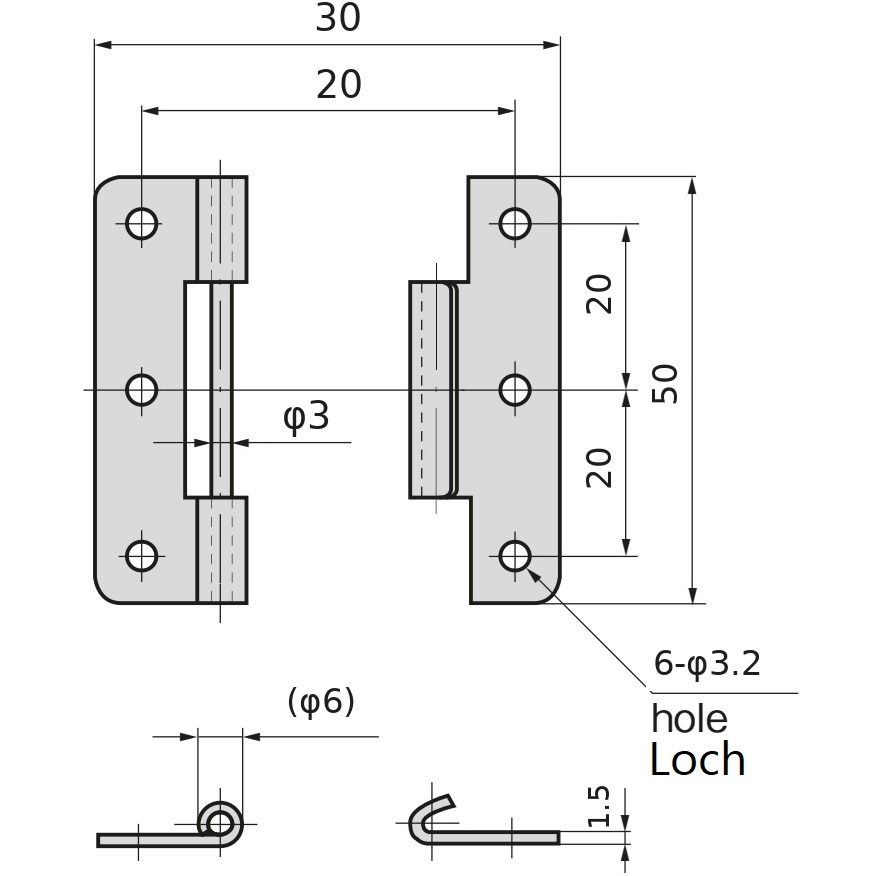

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Zawiasy flagowe B-1006-2 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu
Zawarte w dostawie:
- 2 części podnoszącego zawias B-1006-2 (10576) wykonany z litej stali nierdzewnej SUS304, błyszcząco polerowany, 50 mm (1-31/32″)
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10576
- Numer przedmiotu: B-1006-2
- Numer GTIN (EAN, UPC): 0618455525902
Producent: TAKIGEN (Japonia)
