Opis

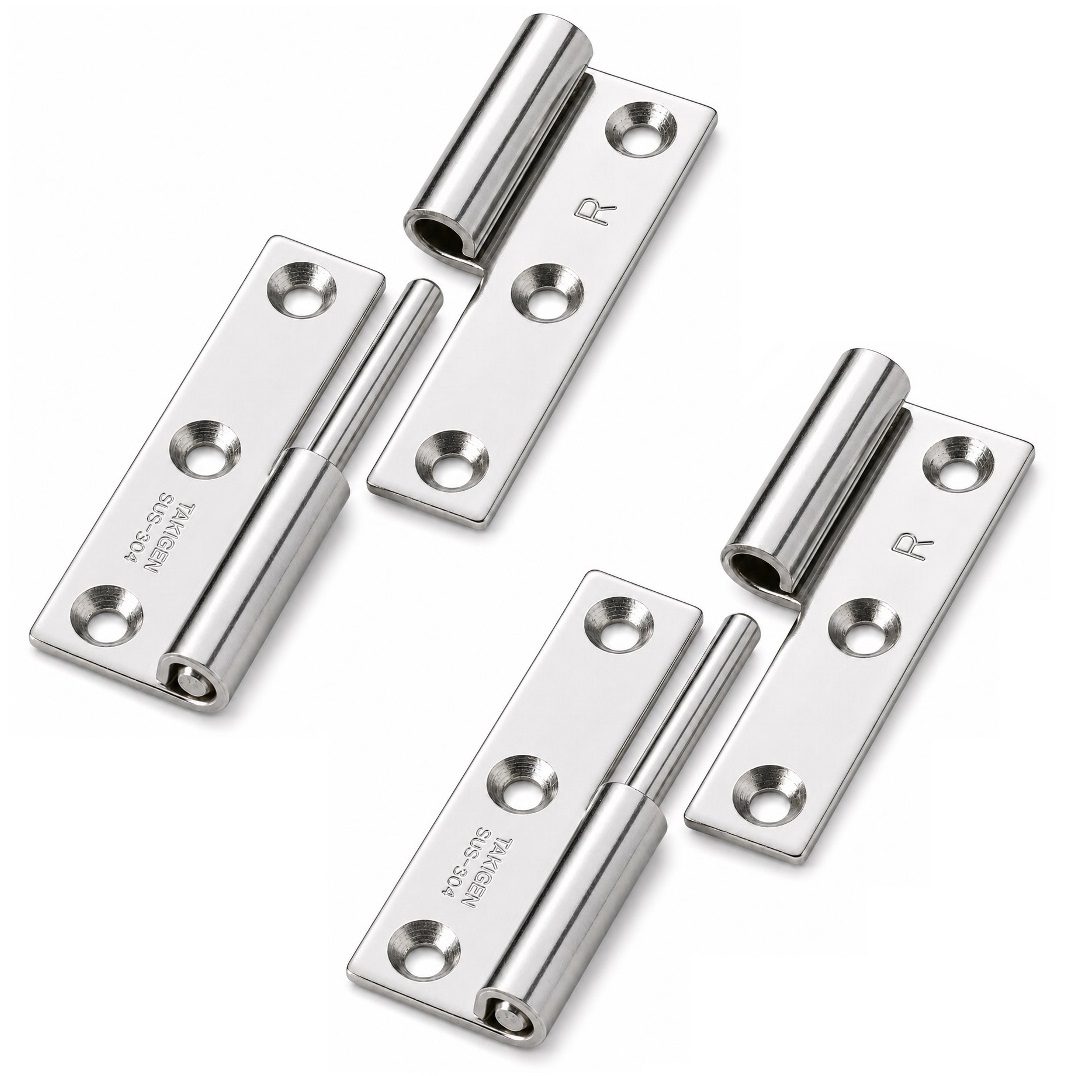

2 części, wysokiej jakości, wytrzymały zawias wyświetlacza, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząca, polerowana, B-1004-3-R (10568), wysokość: 50 mm (1-31/32″), wersja: prawa, ładowność: 7 kg (16 lbs)
Aplikacja:
Solidny zawias podnoszący drzwi, włazy konserwacyjne i wiele więcej.
Wersja: tak. Do drzwi i klap na prawe zawiasy.
Zawias podnoszący B-1004-3-R (10568) łączy drzwi lub klapy z obudową w sposób odłączany.
Poprzez podniesienie ruchomy element można oddzielić od trwale zamontowanego zawiasu bez poluzowania śrub mocujących.
Materiał SUS304 oraz powierzchnia polerowana lustrzanym zapewniają wysoką odporność na korozję w zastosowaniach kuchennych, morskich i zewnętrznych.
Sześć otworów zagłębianych umożliwia mocowanie na płasku i o niskim stopniu interferencji za pomocą śrub wpuszczanych M3.
Przy użyciu dwóch zawiasów pionowo, TAKIGEN podaje masę drzwi 7 kg (16 lbs) jako wartość odniesienia.
Wysokiej jakości flagowe zawiasy B-1004-3-R są idealne między innymi do:
- Obudowa zewnętrzna
- Drzwi maszynowe
- Drzwi sprzętowe
- Pokrywy maszyn
- Drzwi do urządzeń kuchennych
- Drzwi
- Włazy konserwacyjne
Szczegóły techniczne:
- Wersja: prawa
- Waga: 30 g (dla 2 kawałków: 60 g)
- Pojemność (ładowność): 7 kg (16 lbs) – dla 2 elementów
- Wysokość: 50 mm (1-31/32″)
- Dostępny w 2 wykończeniach: lewej i prawej, w 2 materiałach: stal nierdzewna SUS304 i stal, oraz w 3 długościach: 50 mm, 64 mm i 75 mm
- Łatwa instalacja, stabilny
- Odłączna konstrukcja dwuczęściowa
- Grubość materiału: 1,5 mm (1/16″)
- Sześć otworów zagłębionych na śruby M3
- ⌀4 mm (5/32″) sworzeń zawiasowy
- Drzwi można zdjąć bez poluzowania śrub
- Odpowiedni do zastosowań wewnętrznych i zewnętrznych
- Zgodność z RoHS10
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 6 elementów wciśniętych śrub M3 (nie dołączone)
- B-1004-3-R (10568) ma 6 otworów montażowych
- Odległość między otworami montażowymi wynosi 21 mm (53/64″) poziomo i 20 mm (25/32″) pionowo
- Przede wszystkim pozycje obu połówek zawiasów muszą być oznaczone zgodnie z właściwym kierunkiem ogranicznika, a sześć punktów mocowania musi być przygotowane
- Półzawias po stronie obudowy jest przymocowany trzema śrubami M3 zagłębianymi
- Pół zawiasów po stronie drzwi jest również zamontowany trzema śrubami zagłębianymi M3
- Obie połówki zawiasów muszą być wyrównane tak, aby można było włożyć sworzeń zawiasowy bez napięcia
- Drzwi lub klapka są następnie mocowane od góry do sworznia zawiasowego
- Na koniec należy sprawdzić gładkość, całkowite zaczepnięcie sworzni oraz dopasowanie wszystkich śrub
Wymiary:
- Całkowita wysokość zawiasu podnoszącego: 50 mm (1-31/32″)
- Szerokość: 32 mm (1-17/64″)
- Średnica sworzni zawiasowej: ⌀4 mm (5/32″)

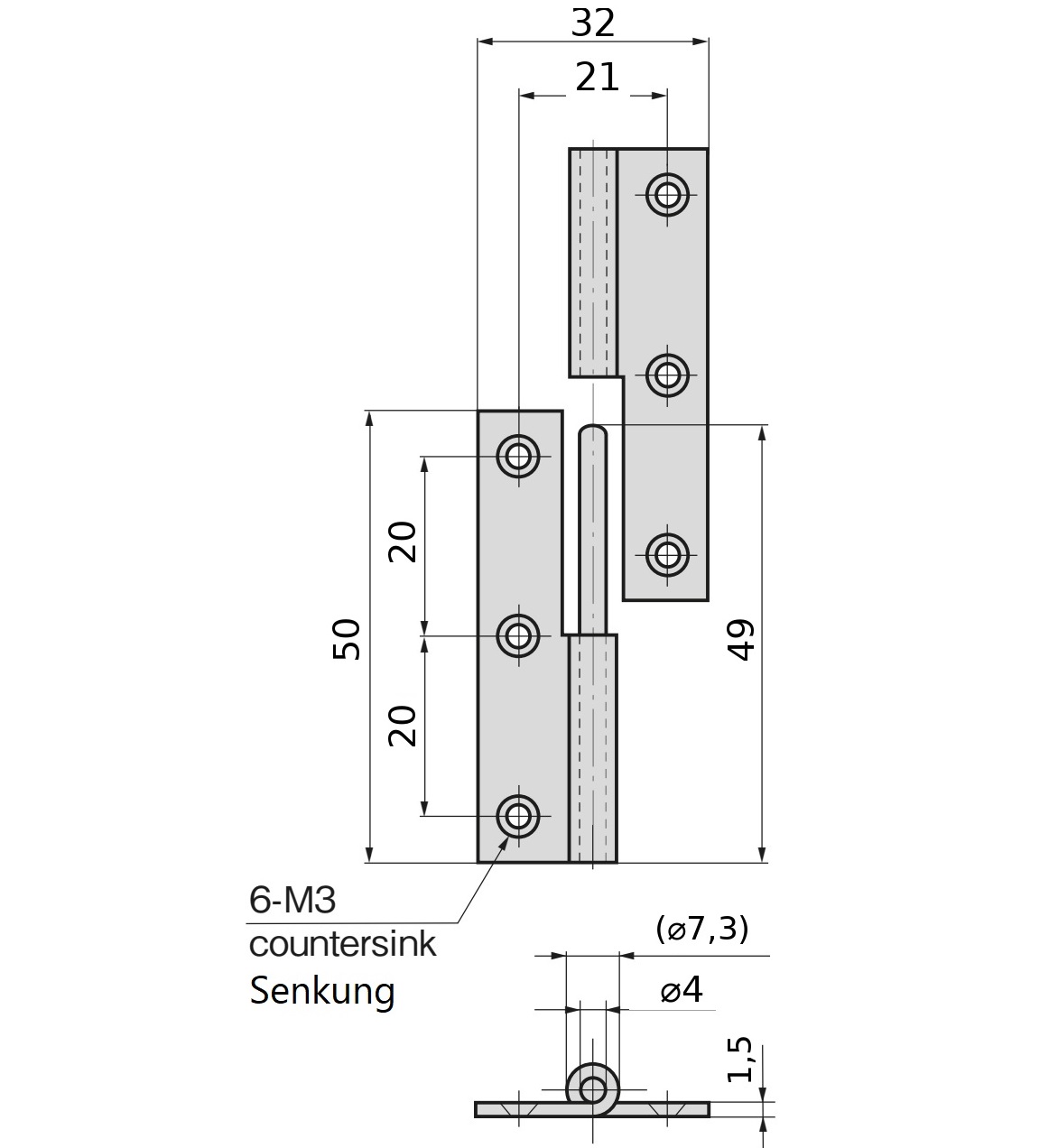

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Zawiasy flagowe B-1004-3-R wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjne, polerowane lub satynowe wykończenie, które jest nowoczesne i łatwe w utrzymaniu
Zawarte w dostawie:
- 2 części podnoszącego zawias B-1004-3-R (10568) wykonany z litej stali nierdzewnej SUS304, błyszczący polerowany, 50 mm (1-31/32″), wersja prawa:
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10568
- Numer przedmiotu: B-1004-3-R
- Numer GTIN (EAN, UPC): 0618455525889
Producent: TAKIGEN (Japonia)
