Opis
2 części, wysokiej jakości, solidny zawias wsuwany, wykonany z litej stali nierdzewnej SUS304 (V2A lub 1.4301), powierzchnia: błyszcząco polerowany, B-1006-4 (10578), wysokość: 36 mm (1-27/64″), ładowność: 3 kg (7 lbs)
Aplikacja:
Solidny zawias podnoszący drzwi statku, włazy konserwacyjne i wiele więcej.
Zawias B-1006-4 (10578) łączy drzwi lub klapę z ramą i umożliwia płynny ruch obrotowy.
Centralnie podzielona konstrukcja wtyczkowa pozwala na wyjęcie ruchomej części pod kątem otwarcia 90° lub więcej, bez demontażu śrub mocujących.
Pozwala to szybciej przeprowadzać prace konserwacyjne, czyszczenie oraz wymianę drzwi lub osłon.
Materiał SUS304 oferuje wysoką odporność na korozję i jest szczególnie odpowiedni do systemów wilgotnych, higienicznych lub zewnętrznych.
Błyszcząca pasta do bębna zapewnia czystą powierzchnię i ułatwia czyszczenie.
Po pionowym zamontowaniu w parach, zawias jest zaprojektowany z masą zwrotną 3 kg (7 lbs).
Wysokiej jakości zawiasy plakatowe B-1006-4 są idealne między innymi na:
- Drzwi serwisowe
- Pokrywy maszyn
- Procesory żywności
- Jednostki zewnętrzne
- Drzwi obudowy
- Szafy sterujące
- Klapy serwisowe
- Drzwi statku
- Włazy konserwacyjne
Szczegóły techniczne:
- Waga: 14 g (dla 2 kawałków: 28 g)
- Ładowność (ładowność): 3 kg (7 lbs) – dla 2 elementów
- Wysokość: 36 mm (1-27/64″)
- Dostępny w 5 rozmiarach: 30 mm, 36 mm, 40 mm, 50 mm i 64 mm
- Łatwa instalacja, stabilny
- Odłączna konstrukcja dwuczęściowa
- Grubość materiału: 1 mm (3/64″)
- 6 otworów zagłębionych na śruby M3
- ⌀2 mm (5/64″) sworzeń zawiasowy
- Odpowiedni do zastosowań wewnętrznych i zewnętrznych
- Zgodność z RoHS10
- Można go odczepić pod kątem otwarcia 90°
- Centralnie oddzielalna konstrukcja
- Odpowiednie do montażu śrub M3
- Odpowiednie do technologii kuchennej i gastronomicznej
- Odpowiedni do zastosowań morskich
- Kompaktowa i płaska konstrukcja
- Drzwi lub klapę można zdjąć bez odkręcania
- Błyszczący polerowany
- Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
- Wysoka markowa jakość od TAKIGEN®
Powierzchnia:
- Błyszczący polerowany
- Błyszczące, polerowane powierzchnie na armaturze i elementach mebli poprawiają estetykę i nadają im wysokiej jakości, elegancki wygląd
- Dodatkowo gładka powierzchnia ułatwia czyszczenie i zmniejsza przyczepność brudu oraz brudu
Montaż:
- Mocowanie odbywa się za pomocą 0 kawałków wciśniętych śrub M3 ze stali nierdzewnej lub 0 kawałków drewnianych śrub zagłębianych ze stali nierdzewnej (nie dołączone)
- Zawias wsuwany B-1006-4 (10578) ma 6 otworów montażowych
- Odległość między otworami montażowymi wynosi 13 mm (33/64″)
- Przede wszystkim pozycje mocowania drzwi lub klapy i ramy muszą być oznaczone, a obie połówki zawiasów muszą być dokładnie wyrównane
- Zawias plakatowy jest następnie mocowany do podłoża za pomocą 6 otworów montażowych za pomocą wkrętów wgłębianych M3
- Do drewna lub materiałów na bazie drewna można zamiast tego stosować wpuszczane śruby o średnicy od ��3 do ⌀3,1 mm
- Następnie obie połówki zawiasów są połączone pod kątem otwarcia co najmniej 90°
- Na koniec należy sprawdzić, czy drzwi można łatwo przesunąć i czy obie osie zawiasów są dokładnie wyrównane ze sobą
Wymiary:
- Całkowita wysokość zawiasu podnoszącego: 36 mm (1-27/64″)
- Szerokość: 32 mm (1-17/64″)
- Średnica sworzni zawiasowej: ⌀2 mm (5/64″)

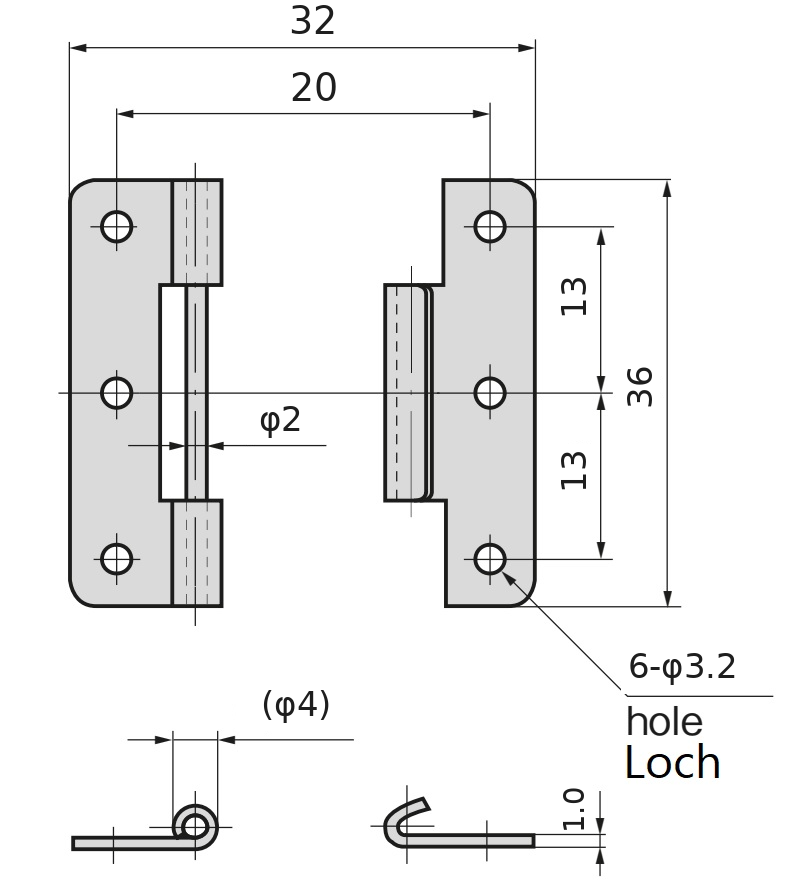

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Zawiasy flagowych B-1006-4 wykonane są ze stali nierdzewnej SUS304 (V2A lub 1.4301)
- Stal nierdzewna SUS304 charakteryzuje się wysoką odpornością na korozję i trwałością, co czyni ją idealną do stosowania w wymagających warunkach
- Dodatkowo oferuje atrakcyjny interfejs, który jest zarówno nowoczesny, jak i łatwy w utrzymaniu
Zawarte w dostawie:

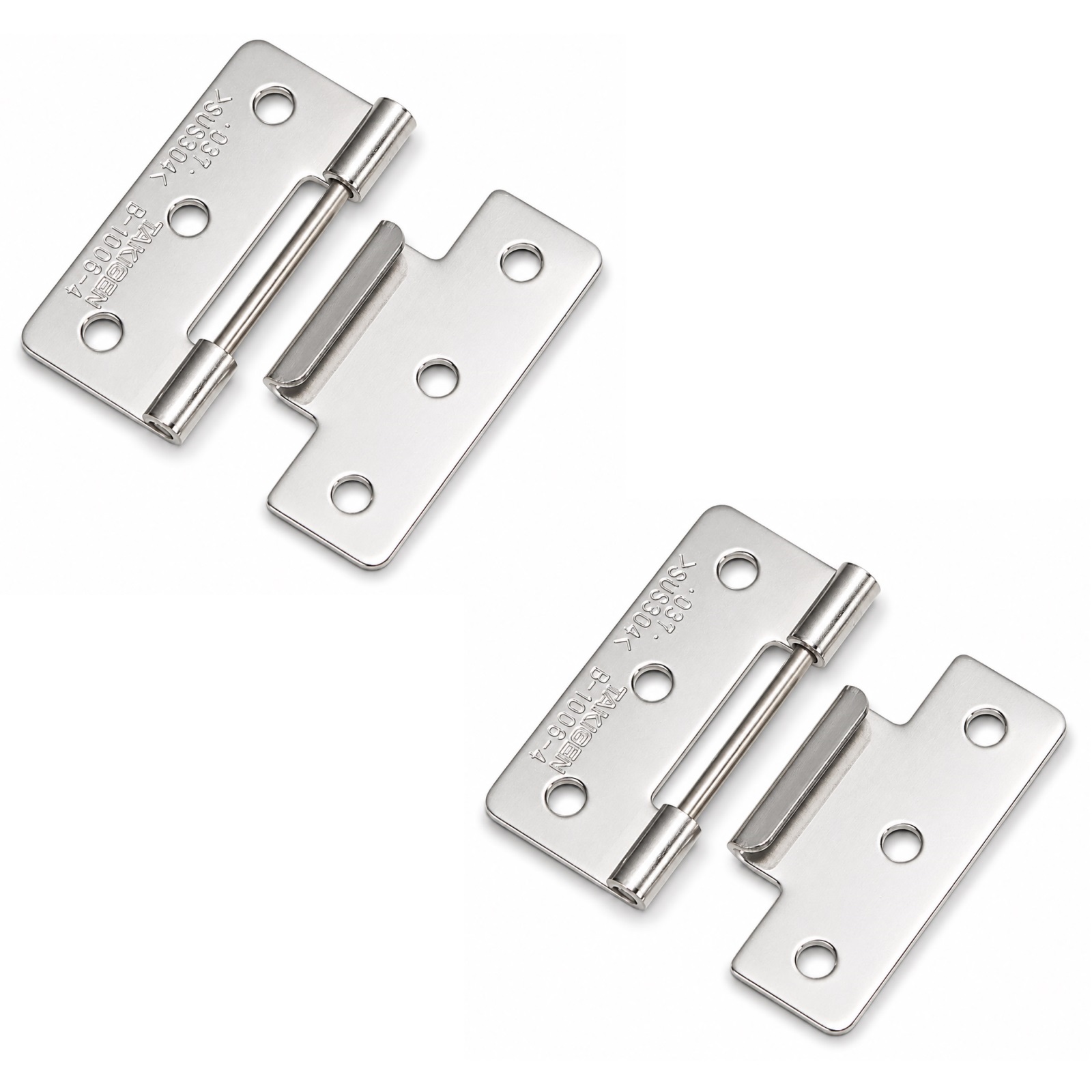

- 2 części podnoszącego zawias B-1006-4 (10578) wykonany ze stali nierdzewnej SUS304, błyszcząco polerowany, 36 mm (1-27/64″)
- Ten przedmiot nie zawiera montażowych
Numery artykułów producenta:
- ID artykułu: 10578
- Numer przedmiotu: B-1006-4
- Numer GTIN (EAN, UPC): 0618455525926
Producent: TAKIGEN (Japonia)
