Opis

Wysokiej jakości zawias garnkowy, odporny na korozję, wsparcie: w pełni podparte (obecnie), wykonany z litej stali nierdzewnej (stal nierdzewna), powierzchnia: naturalna (nieprzetworzona), 9289590, konstrukcja: płytka montażowa o odstępie 0 mm

Aplikacja:

Odporne na korozję zawias mebli ze stali nierdzewnej do mebli zewnętrznych i wiele więcej.

Konstrukcja: Płyta montażowa o odległości 0 mm. Płyta montażowa o odległości 0 mm, dla normalnych lub większych ilości.

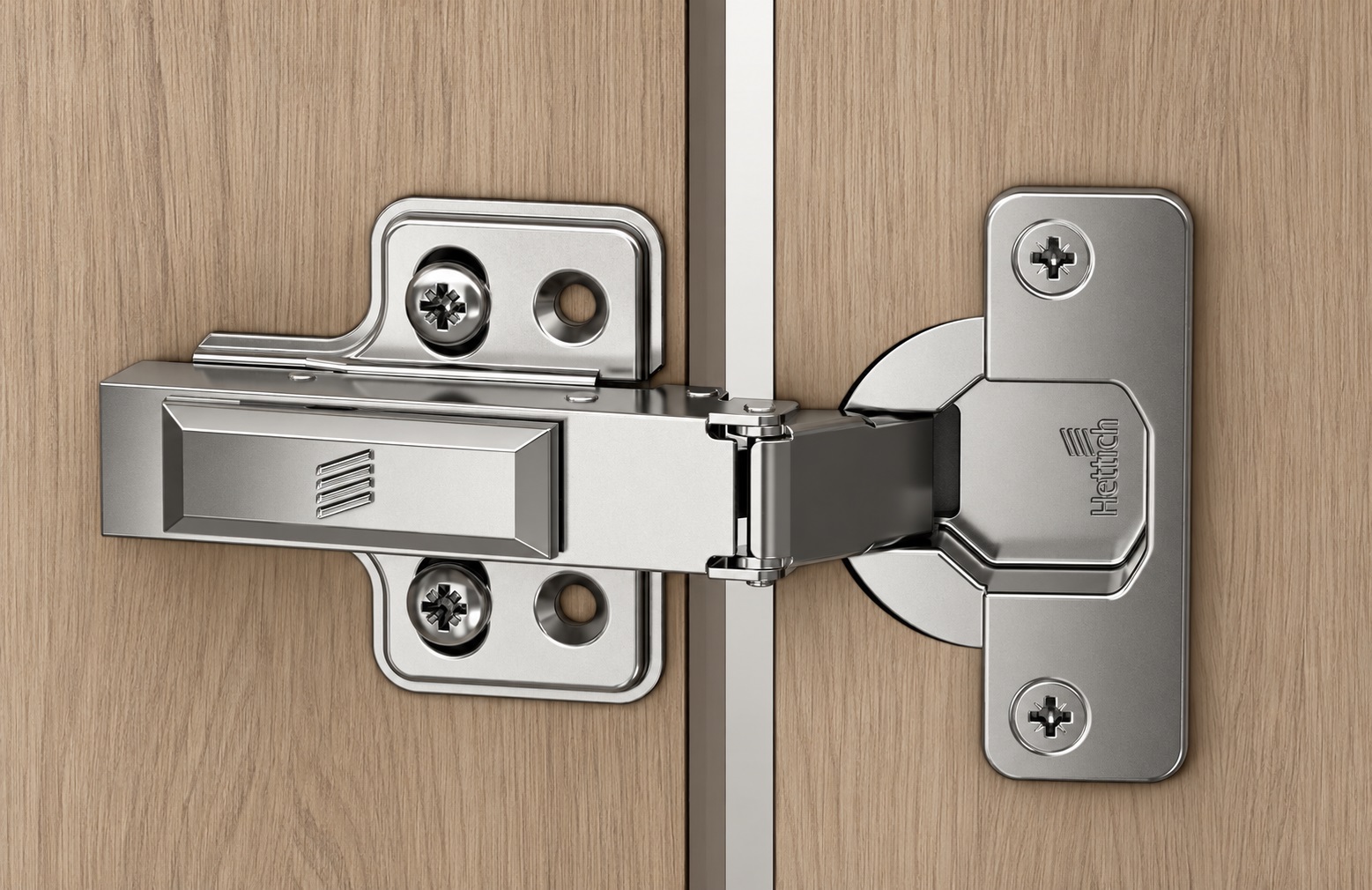

Hettich Veosys 105° to odporny na korozję stalowy zawias garnkowy stosowany do istniejących drzwi meblowych wewnątrz i na zewnątrz.

Zintegrowane tłumienie hamuje drzwi podczas zamykania i zapewnia cichy, kontrolowany proces zamykania nawet przy niskich i wysokich temperaturach zewnętrznych.

Samodokręcający kąt 35° wspiera niezależne zamykanie drzwi i zwiększa łatwość obsługi.



Dzięki technologii zatrzaskowej ramię zawiasowe można szybko przypiąć do dostarczonej płyty montażowej Veosys (wysokość: 0 mm) bez użycia narzędzi.

Wsparcie i głębokość są regulowane bezpośrednio na zawiasie, natomiast regulacja wysokości odbywa się za pomocą płyty montażowej, co pozwala na precyzyjne ustawienie drzwi.

Połączenie stali nierdzewnej, przetestowanej odporności na korozję i kąta otwarcia 105° jest szczególnie odpowiednie do trwałych konstrukcji meblowych w kuchniach, łazienkach, na zewnątrz, w środowiskach zdrowotnych, laboratoryjnych oraz kontraktowych.

Wysokiej jakości zawiasy meblowe 9289590 są idealne między innymi na:

• Łazienka
• Meble laboratoryjne
• Obiekty szpitalne
• Drzwi meblowe
• Drzwi szafek
• Szafki kuchenne
• Meble do sali gimnastycznej
• Meble wellness
• Kuchnie ogrodowe
• Meble ogrodowe

Szczegóły techniczne:

• Konstrukcja: Płyta montażowa z odstępem 0 mm
• Waga: 94,7 g
• Rozmiar: 114,9 mm (4-17/32″)

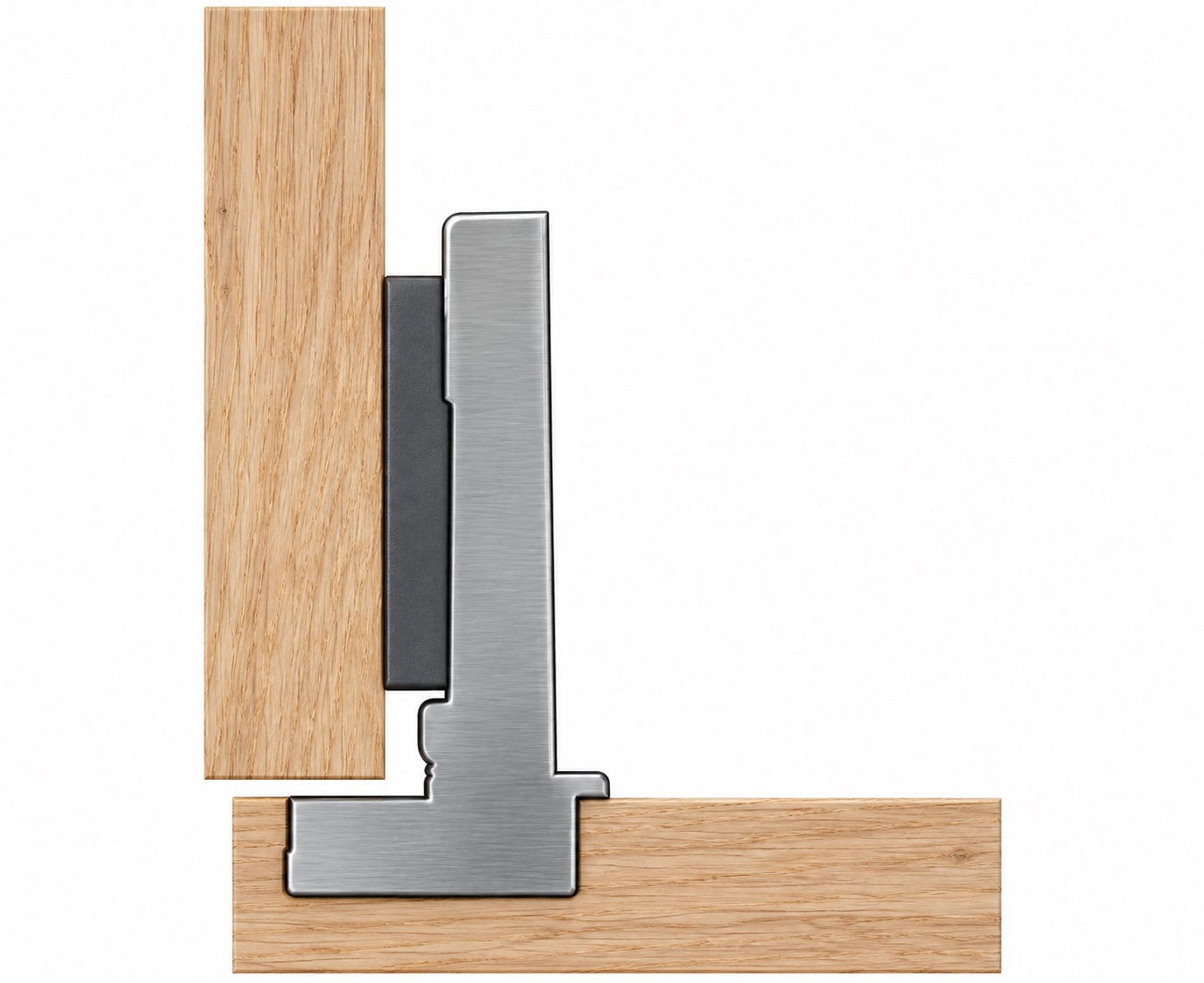

• Wydanie: w pełni nawierzchnione (obecnie)
• Łatwa instalacja, stabilny
• Do drzwi istniejących mebli
• Kąt wiązki 105°
• Pojemnik zawiasowy o ⌀35 mm
• Głębokość kosza 11,5 mm
• Dla grubości drzwi od 14 do 22 mm
• Wzór wiercenia TH 52 x 5,5 mm
• Z tłumieniem zintegrowanym
• Z automatycznym systemem zamykania
• Kąt automatycznego dokręcania 35°
• Dzięki technologii przypinania
• Regulacja podpór ±2,5 mm
• Regulacja głębokości +2 mm / -1,5 mm
• Regulacja wysokości za pomocą płyty montażowej
• Odporność na korozję, 120 godzin testów NSS
• Klasyfikacja jakości EN 15570, poziom 2
• Do zastosowań wewnętrznych i zewnętrznych
• Dla drzwi szkieletowych o profilu 50 mm lub więcej
• Dla drzwi ramy aluminiowej o profilu 50 mm lub więcej
• Dopasowana płyta montażowa Veosys była zawarta
• Kąt otwarcia można zmniejszyć do 90° za pomocą opcjonalnego ogranicznika
• Naturalny (nieprzetworzony)
• Odporne na warunki atmosferyczne, nierdzewne lub odporne na korozję
• Wysoka jakość marki od Hettich

Powierzchnia:

• Naturalny (nieprzetworzony)
• Powierzchnia materiału pozostaje widoczna i nie jest pokryta dodatkową powłoką

Montaż:

• Mocowanie odbywa się za pomocą 4x śrub ze stali nierdzewnej ⌀3,5 x 16 mm z głowicą zagłębianą (nie dołączone)

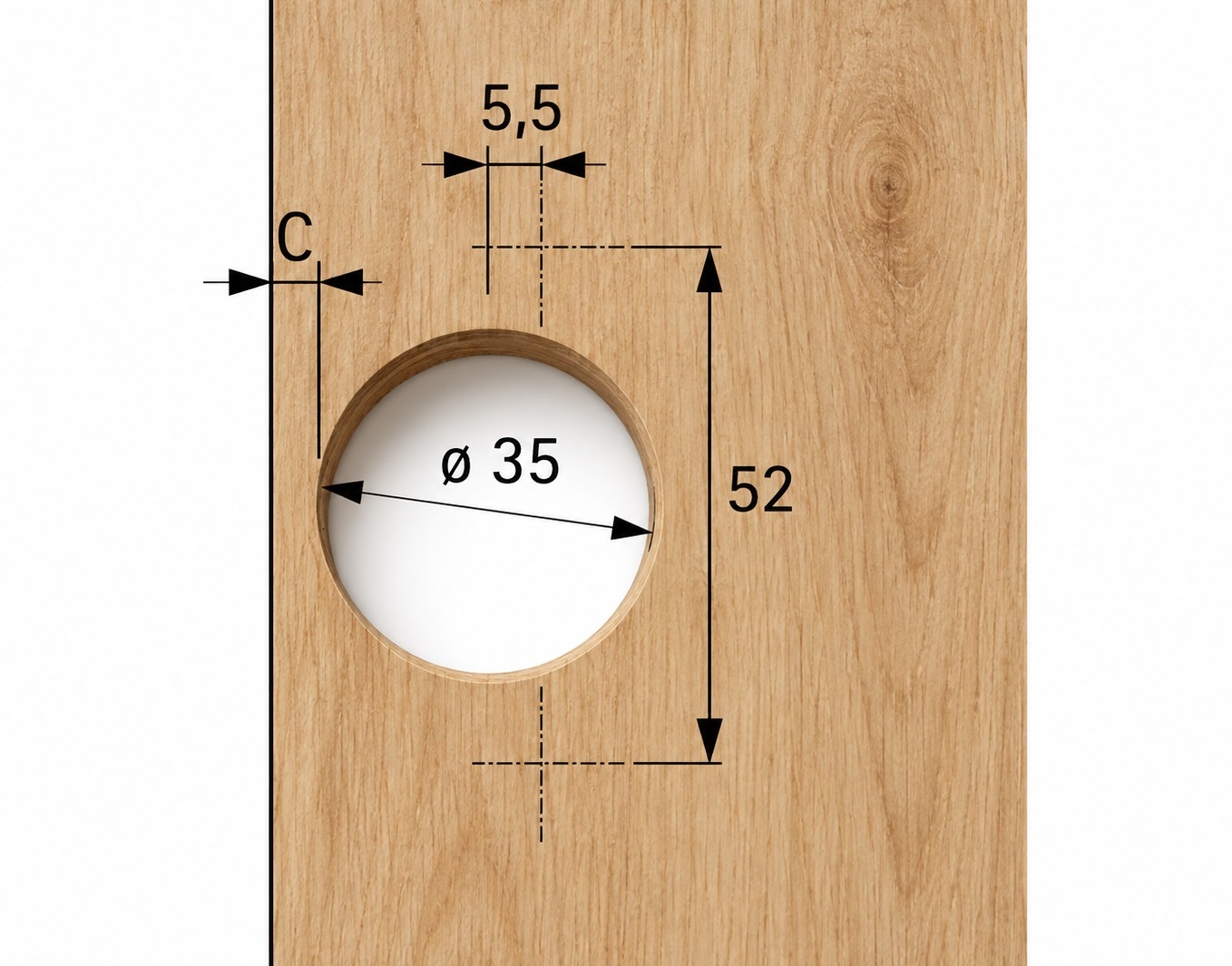

• Zawias ma 2 otwory montażowe na zaczepce. Najpierw należy zrobić otwór na miseczkę o głębokości ⌀35 mm i 11,5 mm w drzwiach meblowych; następnie dwa punkty mocowania przygotowuje się według wzoru wiercenia TH 52 x 5,5 mm.
• Zawias kubka jest przymocowany do drzwi za pomocą dwóch wgłębianych śrub o wymiarach 3,5 x 16 mm.
• Następnie dostarczona płytka montażowa Veosys (wysokość: 0 mm) jest montowana na korpusie meblowym.
• Ramię zawiasowe umieszcza się na płycie montażowej i zatrzaskuje techniką przypinania.

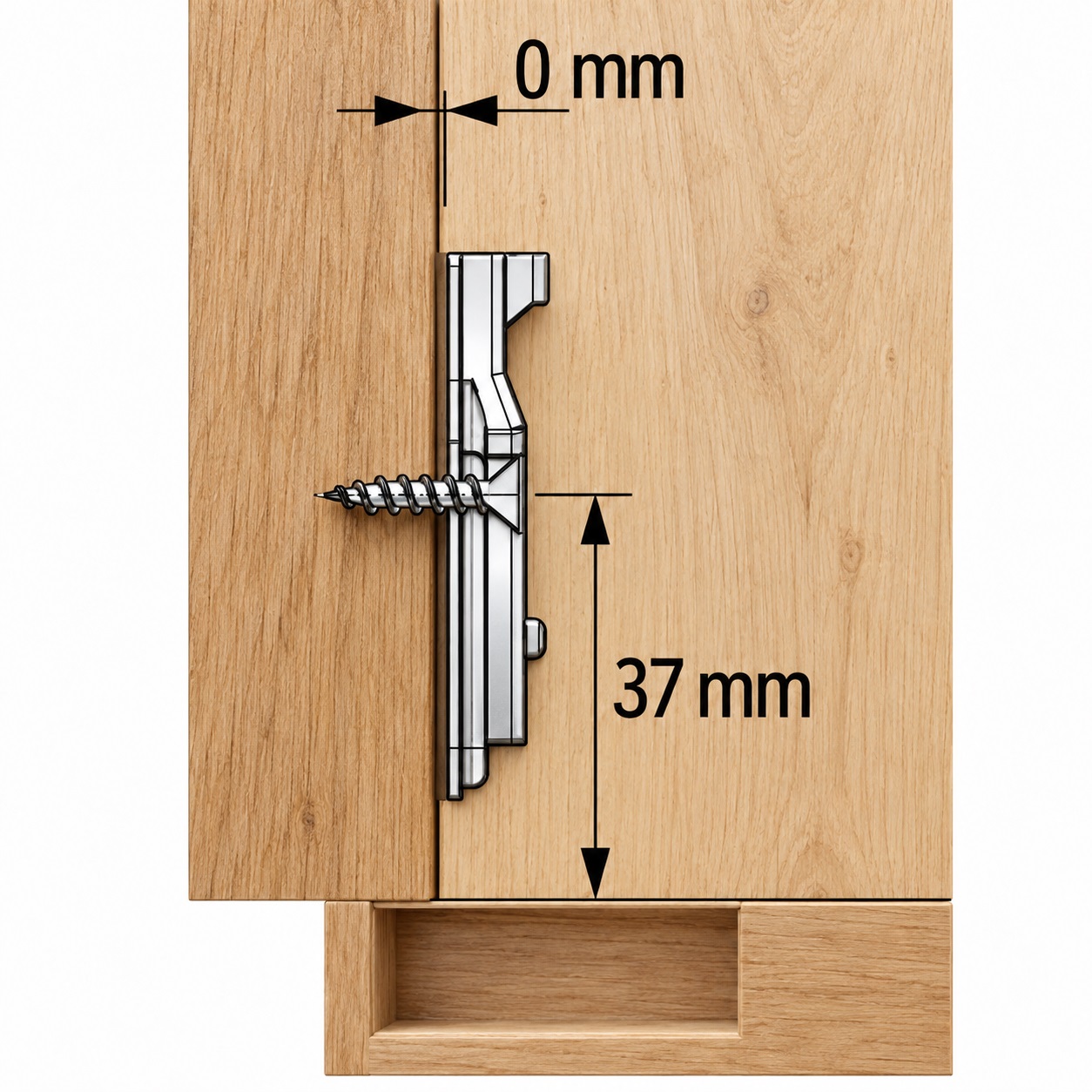

• Wsparcie i głębokość drzwi są następnie regulowane za pomocą śrub regulacyjnych na zawiasie oraz wysokości za pomocą płyty montażowej. (szczegóły można znaleźć w rysunku montażowym)



Wymiary:

• Długość całkowita: 114,9 mm (4-17/32″)
• Szerokość całkowita: 62,6 mm (2-15/32″)
• Całkowita wysokość: 25 mm (63/64″)
• Wysokość płyty montażowej: 0 mm
• Średnica garnka: ⌀35 mm (1-3/8″)
• Głębokość doniczki: 11,5 mm (29/64″)
• Wzór wiercenia: 52 x 5,5 mm (2-3/64″ x 7/32″)
• Rozstaw między doniczkami: 3 – 7 mm (ok. 1/8″ – 9/32″)
• Grubość drzwi: 14 – 22 mm (ok. 35/64″ – 55/64″)
• Minimalna szerokość profilu dla drzwi drewnianych i aluminiowych: 50 mm (1-31/32″)
• Kąt wiązki: 105°
• Regulacja podpór: ±2,5 mm (ok. ±3/32″)
• Regulacja głębokości: +2 mm / -1,5 mm (ok. +5/64″ / -1/16″)



Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Zawiasy meblowe 9289590 wykonane są z litej stali nierdzewnej (stal nierdzewna)
• Stal nierdzewna charakteryzuje się wysoką odpornością na korozję, trwałością i stabilnością mechaniczną
• Ponadto oferuje zwiększoną odporność na ciepło i utlenianie w porównaniu do konwencjonalnej stali, co czyni ją szczególnie odpowiednią do wymagających elementów meblowych i przemysłowych.

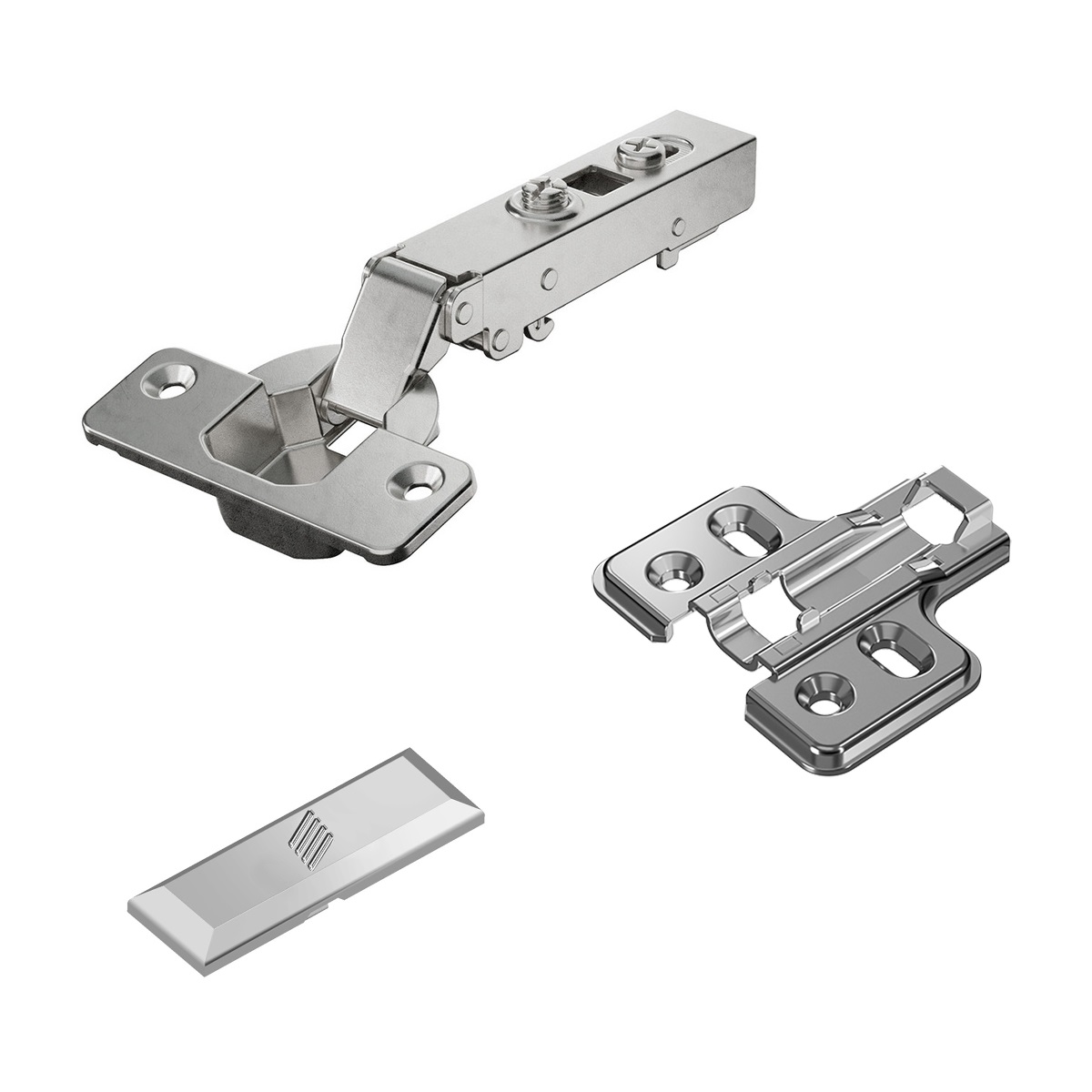

Zawarte w dostawie:

• Jednoczęściowy zawias meblowy ze stali nierdzewnej 9289590 wykonany z litej stali nierdzewnej, naturalnej (nieprzetworzonej), wersja: płyta montażowa o odstępie 0 mm
• 1 kawałek 9289598 montażowy w kształcie krzyża, wykonany ze stali nierdzewnej, wysokość: 0 mm
• Jednoczęściowa pokrywa na ramię zawiasowe 9289610, wykonana ze stali nierdzewnej
• Ten przedmiot nie zawiera montażowych

Dodatkowe informacje:

• Pobierz instrukcję montażu

Numery artykułów producenta:

• ID artykułu: 9289590 i 9289598
• Numer GTIN (EAN, UPC): 4023149257445 i 4023149257476

Producent: Hettich
