Opis

0, wykonany ze solidnego stopu aluminium (aluminium), powierzchnia: wygląd stali nierdzewnej, anodowany, 2046369, długość wydłużenia: 750 mm (29-17/32″), ładowność: 60 kg (132 lbs)

Aplikacja:

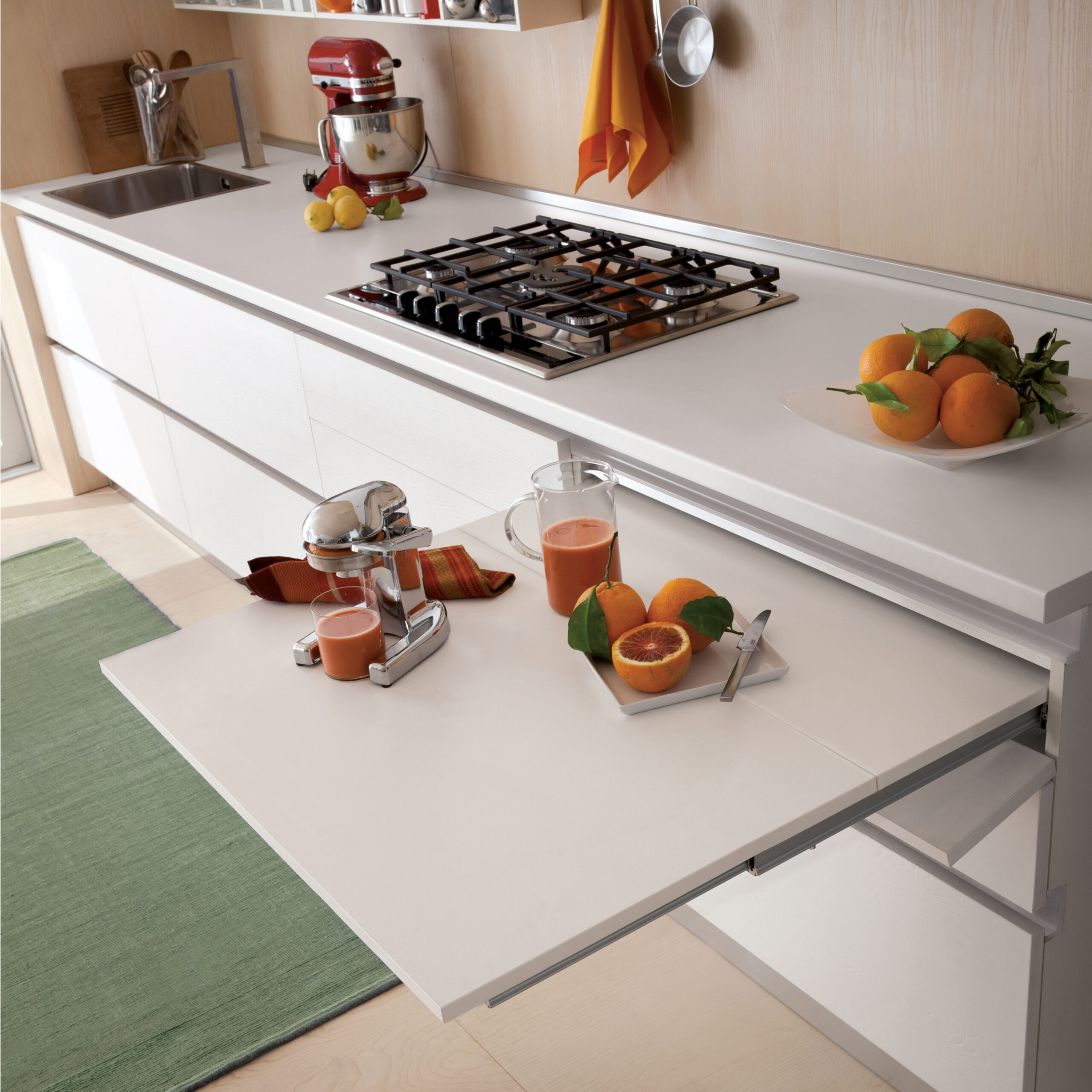

Solidny stół rozkładany na szafki kuchenne, szafki kuchenne, meble kuchenne, rozkładane stoły, składane stoły i wiele więcej.

Rozkładany stół 2046369 umożliwia wysuwany i zawiasowy stół lub powierzchnię roboczą, która jest ukryta w ramie meblowej, aby zaoszczędzić miejsce.



Dzięki wysuwanej długości 750 mm (29-17/32) system tworzy obszerną, dodatkową przestrzeń użytkową w razie potrzeby i pozostaje niemal całkowicie ukryty w meblach po zamknięciu ukryty.

Nadaje się do szerokości korpusu od 300 mm (11-13/16″) do 1200 mm (47-1/4″) przy minimalnej głębokości montażu 545 mm (21-29/64″), dzięki czemu może być elastycznie stosowany w meblach kuchni i salonów.

Ładowność do 60 kg pozwala na stabilne wykorzystanie jako powierzchnia jadalna, robocza lub magazynowa.

Zamek po wysunięciu zapobiega przypadkowemu włożeniu i zwiększa bezpieczeństwo podczas użytkowania.

Profile prowadzące wykonane z wytłaczanego, stalowego anodowanego aluminium łączą niską masę martwą, odporność na korozję oraz wysokiej jakości wygląd.

Wysokiej jakości rozkładane stoły 2046369 są idealne między innymi na:

• Stoły śniadaniowe
• Stoły jadalne
• Dodatkowe powierzchnie robocze
• Pulpitów
• Małe kuchnie
• Meble domowe
• Meble do domowego biura
• Szafki kuchenne
• Szafki kuchenne
• Meble kuchenne
• Tabele wysuwane
• Składane stoły

Szczegóły techniczne:

• Waga: 3000 g
• Ładowność: 60 kg (132 lbs)
• Długość szuflady: 750 mm (29-17/32″)
• Łatwa instalacja, stabilny
• Dla szerokości modułów od 300 mm (11-13/16″) do 1200 mm (47-1/4″)
• Minimalna głębokość montażu 545 mm (21-29/64″)
• Minimalna wysokość montażu 110 mm (4-21/64″)
• Można je zintegrować z korpusem mebli, aby zaoszczędzić miejsce
• Rozkładana i zawiasowa powierzchnia stołu
• Blokada bezpieczeństwa po wysunięciu
• Ochrona przed niezamierzonym wstawianiem
• Profile prowadzące wykonane z wytłaczanego aluminium
• Nadaje się do mebli kuchennych i domowych
• Szczególnie odpowiednie do małych pokoi
• Blaty stołów można indywidualnie dostosować do szerokości tuszy
• Blaty stołowe niebędące częścią systemu sprzętowego
• Numer modelu: Coktail Reverse H35
• Wygląd stali nierdzewnej, anodowany
• Stop aluminium, aluminium, wytrzymałość
• Wysoka markowa jakość od UMAXO®

Powierzchnia:

• Wygląd stali nierdzewnej, anodowany

Montaż:

• Mocowanie odbywa się za pomocą 6x M6 x 12 mm i 4x M6 x 45 mm, a także 10x śrub wtrąconych z gwintem M6 (nie dołączone)
• Otwory montażowe w drewnie, które mają być przygotowane: 10 otworów o głębokości ⌀8 mm i 13 mm na wkładki gwintowane M6, z czego sześć służy do mocowania w korpusie, a cztery do płyty wysuwanej
• Po pierwsze, korpus mebli musi być przygotowany o szerokości od 300 do 1 200 mm, głębokości montażu co najmniej 545 mm oraz wysokości wolnej co najmniej 110 mm
• Następnie blaty stołów muszą być przycięte zgodnie z szerokością modułu L, a otwory mocujące wykonane zgodnie z określonym wzorem wiercenia
• Wkładki gwintowane M6 są wkładane w otwory o wymiarach ⌀8 x 13 mm
• Lewa i prawa prowadnica są następnie mocowane do korpusu za pomocą dostarczonych śrub M6 x 12 mm
• Płytka wysuwana jest mocowana do mechanizmu prowadzącego za pomocą dostarczonych śrub M6 x 45 mm, a następnie łączona z płytą zawiasową

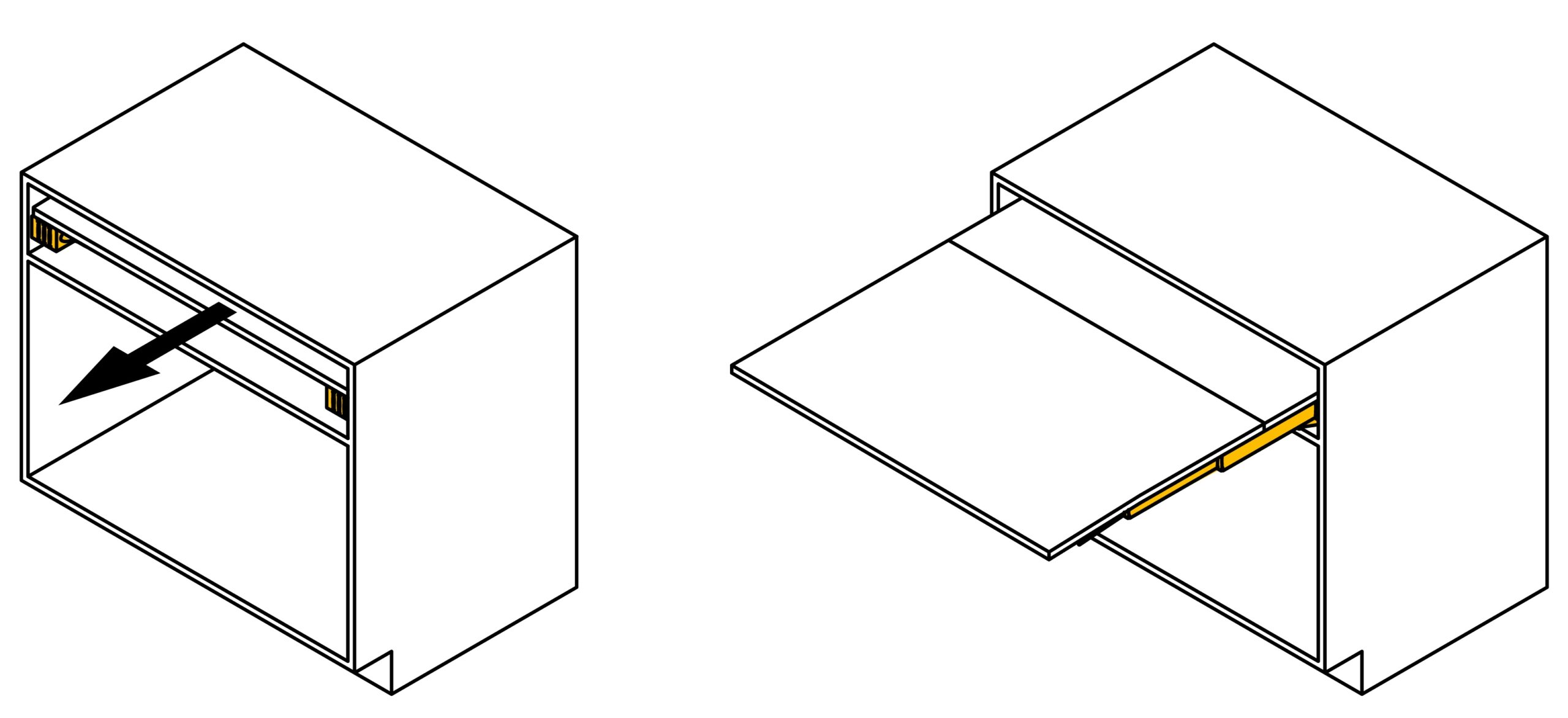

• Na koniec wysuwany stół jest całkowicie wysuwany, rozkładana jest zawiasowa płytka i sprawdzana jest prawidłowa funkcja systemu blokującego (szczegóły w rysunku montażowym)

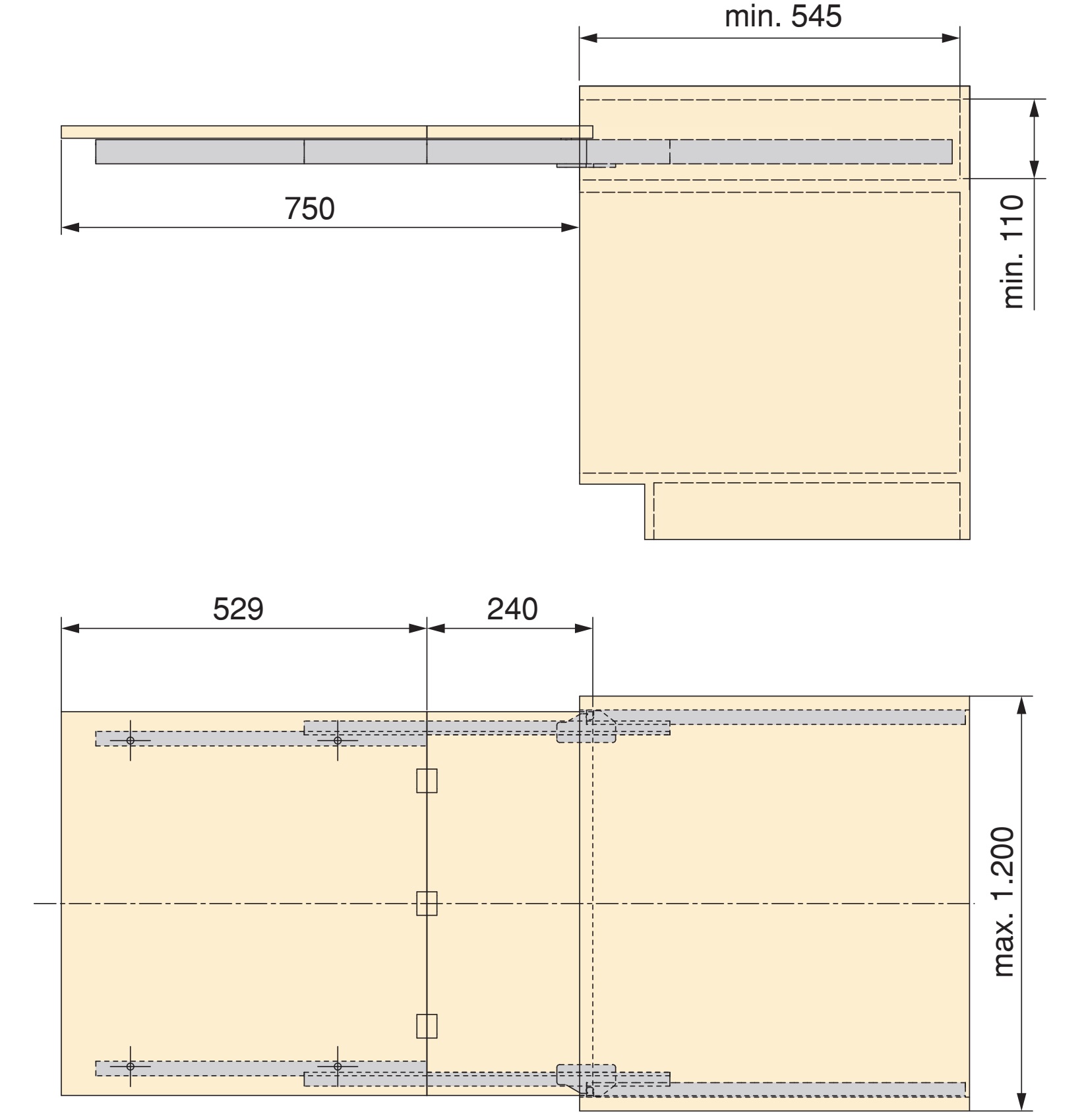

Wymiary:

• Długość szuflady: 750 mm (29-17/32″)
• Szerokość modułu: 300 do 1 200 mm (11-13/16″ do 47-1/4″)
• Minimalna głębokość montażu: 545 mm (21-15/32″)
• Minimalna wysokość montażu: 110 mm (4-11/32″)
• Minimalna wysokość w obszarze prowadzącym: 35 mm (1-3/8″)
• Głębokość dużej płyty wysuwczej B: 529 mm (20-13/16″)
• Głębokość składanej płyty C: 240 mm (9-7/16″)
• Szerokość płyty przedłużacza B: L – 5 mm
• Szerokość składanej płyty C: L – 5 mm
• Wymiar L: Szerokość modułu, maksymalnie 1 200 mm (47-1/4″)
• Otwory na wkładki gwintowane M6: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) głębokość
• Szerokość otworu szczelinowego: 11 mm (7/16″)
• Długość wydłużonego otworu: 34 mm (1-11/32″)
• Odległość od otworu do krawędzi: 14,5 mm (9/16″)
• Grubość materiału w pokazanym obszarze otworu szczelinowego: 2,5 mm (3/32″)
• Płyta wydłużająca odległość wiercenia: 300 mm (11-13/16″)
• Odległość krawędzi płyty przedłużającej: 100 mm (3-15/16″)
• Odległość krawędzi zawiasowa: 38,5 mm (1-17/32″)
• Pierwszy punkt wiertenia korpusu: 60 mm (2-3/8″)
• Dodatkowe odległości wiertła korpusowego: 214,5 mm (8-7/16″) i 214,5 mm (8-7/16″)
• Pomiar pozycji wiercenia na płycie B: L – 88,5 mm
• Pomiar pozycji wiercenia na płycie C: L – 51,5 mm



Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• 2046369 wysuwane stoły wykonane są z wytrzymałego stopu aluminium
• Stop aluminium zapewnia doskonałą odporność na korozję i trwałość, co czyni go idealnym do zastosowania w okuciach meblowych
• Jest też lekki, ale wytrzymały, co ułatwia jego obsługę i montaż bez utraty stabilności

Zawarte w dostawie:

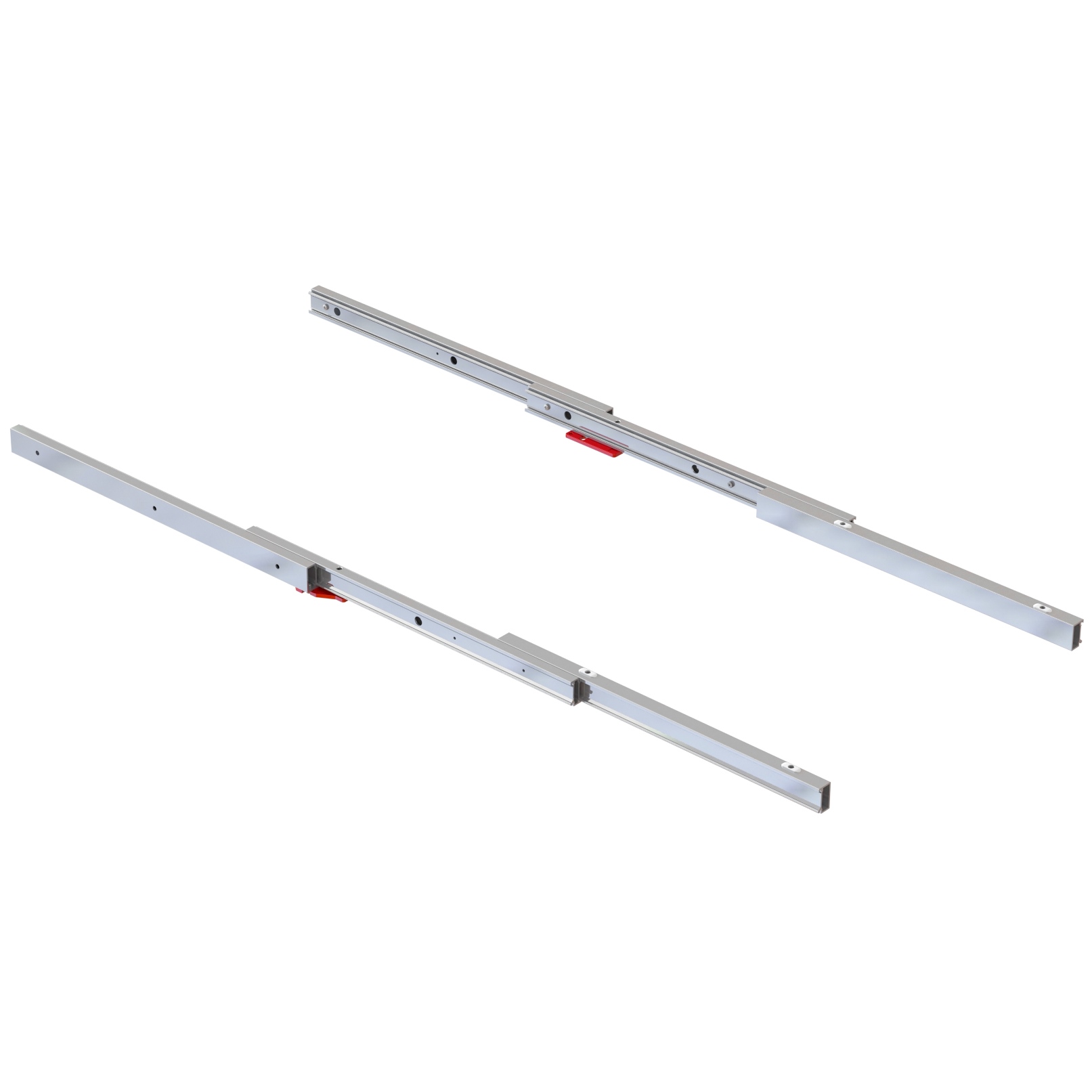

• Jeden element 2046369 wysuwany stół wykonany z wytrzymałego stopu aluminium, o wyglądzie stali nierdzewnej, anodowany, 750 mm (29-17/32″)
• Ten przedmiot nie zawiera montażowych

Dodatkowe informacje:

• Pobierz instrukcję montażu

Numery artykułów producenta:

• ID artykułu: 2046369
• Numer GTIN (EAN, UPC): 1111

Producent: EMUCA
