Opis

Wytrzymały uchwyt klapy, wykonany z metalu i solidnego plastiku (metalowego i plastikowego), powierzchnia:, HDS-30ML-BL (180-104-081), wersja: lewa

Aplikacja:

Stabilne wsparcie klap do składanych ubrań, mebli kuchennych i wielu innych elementów.

Wersja: po lewej. Uwzględniona jest tylko lewa strona.



Podpora klap HDS-30ML-BL (180-104-081) to miękki uchwyt na klapkę otwierany do drewna, otwieranego do góry.

Spowalnia zamykanie klapy, a tym samym zapobiega jej mocnemu uderzeniu.

Zintegrowany mechanizm zatrzymujący mocno przytrzymuje klapę do korpusu w pozycji zamkniętej.

W pozycji otwartej złączka podtrzymuje stabilną pozycję końcową o kącie otwarcia 80°.

Z momentem obrotowym od 19,6 do 24,4 N·m na parę, ta wersja nadaje się do pojazdów średniej i średniej wielkości ciężkich podnośników.

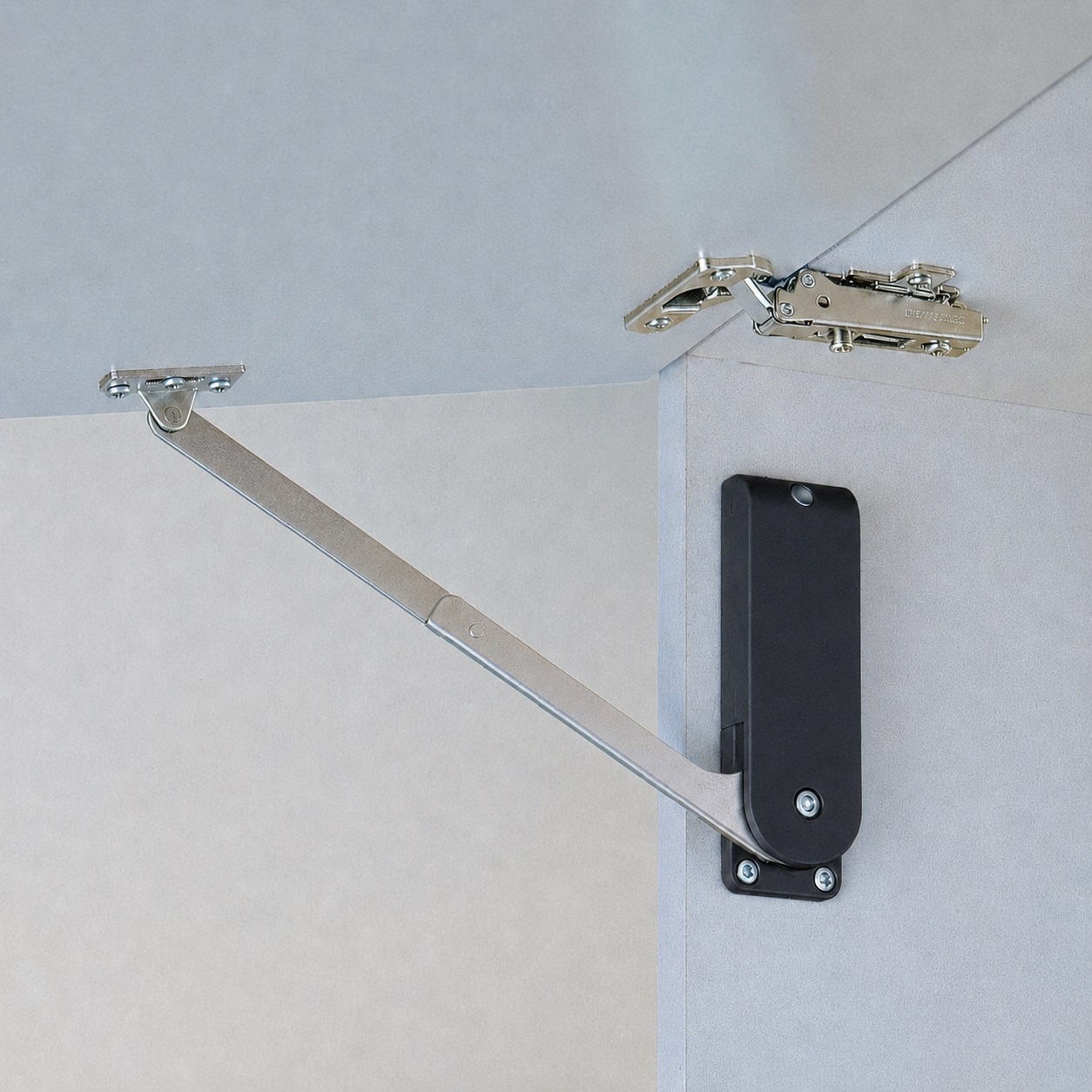

Montaż można łączyć z zawiasami fortepianowymi, zawiasowymi szmatkami lub odpowiednim zawiasem garnkowym, co umożliwia kontrolowany, wysokiej jakości ruch klap w konstrukcji mebli.

Wysokiej jakości oprawki klap HDS-30ML-BL są idealne między innymi do:

• Klapy meblowe
• Klapy drewniane
• Klapy szafki
• Szafki ścienne
• Szafki ścienne
• Meble domowe
• Flip up
• Meble kuchenne

Szczegóły techniczne:

• Wersja: lewa
• Waga: 294 g
• Ładowność (ładowność): 9,75 N (1 kp)
• Rozmiar: 140 mm (5-33/64″)
• Moment obrotowy 19,6 do 24,4 N·m na parę, dla klap średniej i średniej wytrzymałości
• Łatwa instalacja, stabilny
• Do drewnianych klap otwieranych do góry
• Funkcja miękkiego opuszczania przy zamykaniu
• Zintegrowany tłumik przeciw trzaskaniu
• Zintegrowany mechanizm zatrzymujący pozycję zamkniętą
• Funkcja utrzymania w pozycji całkowicie otwartej
• Testowano na 50 000 cykli otwarcia i zamknięcia
• Kąt wiązki 80°
• Nadaje się do paska do pianina, szmatki lub zawiasów kubka
• Czarny
• krzepki
• Wysoka jakość marki Sugatsune / LAMP®

Powierzchnia:

• Czarny
• Czarne wykończenia emanują ponadczasową elegancją i mogą sprawić, że pomieszczenie będzie wyglądać bardziej luksusowo i stylowo
• Podczas gdy style wnętrz mogą się zmieniać, czerń zawsze pozostaje bezpiecznym wyborem, który można łatwo dostosować do nowych trendów
• Czarne wykończenia można stosować w różnych pomieszczeniach, czy to w kuchni, salonie czy biurze
• Dźwignia obudowy klapki: niklowana

Montaż:

• Mocowanie odbywa się za pomocą sześciu śrub dołączonych do zakresu dostawy (samogwintowana śruba głowicy patelnej 3,5 x 15 mm)
• Najpierw należy obliczyć i sprawdzić moment obrotowy klapy, aby konstrukcja pasowała do ciężaru i wysokości klapy
• Następnie zawiasy muszą być prawidłowo zamontowane, a klapa powinna się swobodnie otwierać i zamykać przed zamontowaniem uchwytu

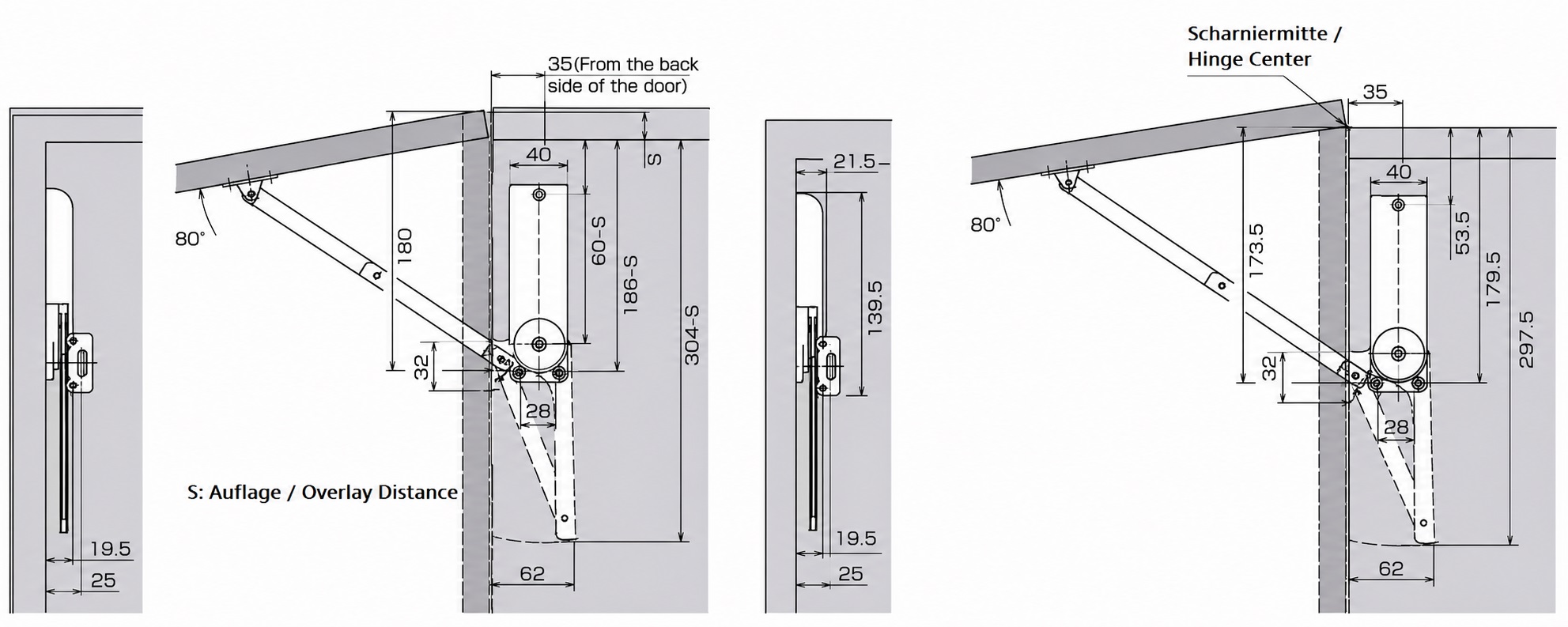

• Podpora klapy HDS-30ML-BL jest mocowana do lewej strony korpusu za pomocą śrub ⌀ 3,5 x 15 mm zgodnie z rysunkiem montażowym
• Uchwyt na klapę ma 3 otwory montażowe. Odległość między otworami montażowymi wynosi 126 mm (4-61/64″) i 28 mm (1-7/64″)
• Odległość między środkiem złączki a wewnętrzną przednią krawędzią wynosi 35 mm (1-3/8″)
• Płyta montażowa jest najpierw zamocowana tylko przez szczelinowy otwór na klapie
• Następnie klapka jest otwierana i zamykana, aby można było regulować pozycję płyty mocującej i zapewnić płynny i płynny ruch
• Na koniec płytka montażowa jest mocno przykręcana na okrągłe otwory i wszystkie śruby są sprawdzane pod kątem dokręcenia. Odległość między otworami montażowymi wynosi 32 mm (1-17/64″) (szczegóły można znaleźć w rysunku montażowym)



Wymiary:

• Długość złączki klapowej: 140 mm (5-33/64″)
• Szerokość: 40 mm (1-37/64″)
• Głębokość: 20 mm (25/32″)

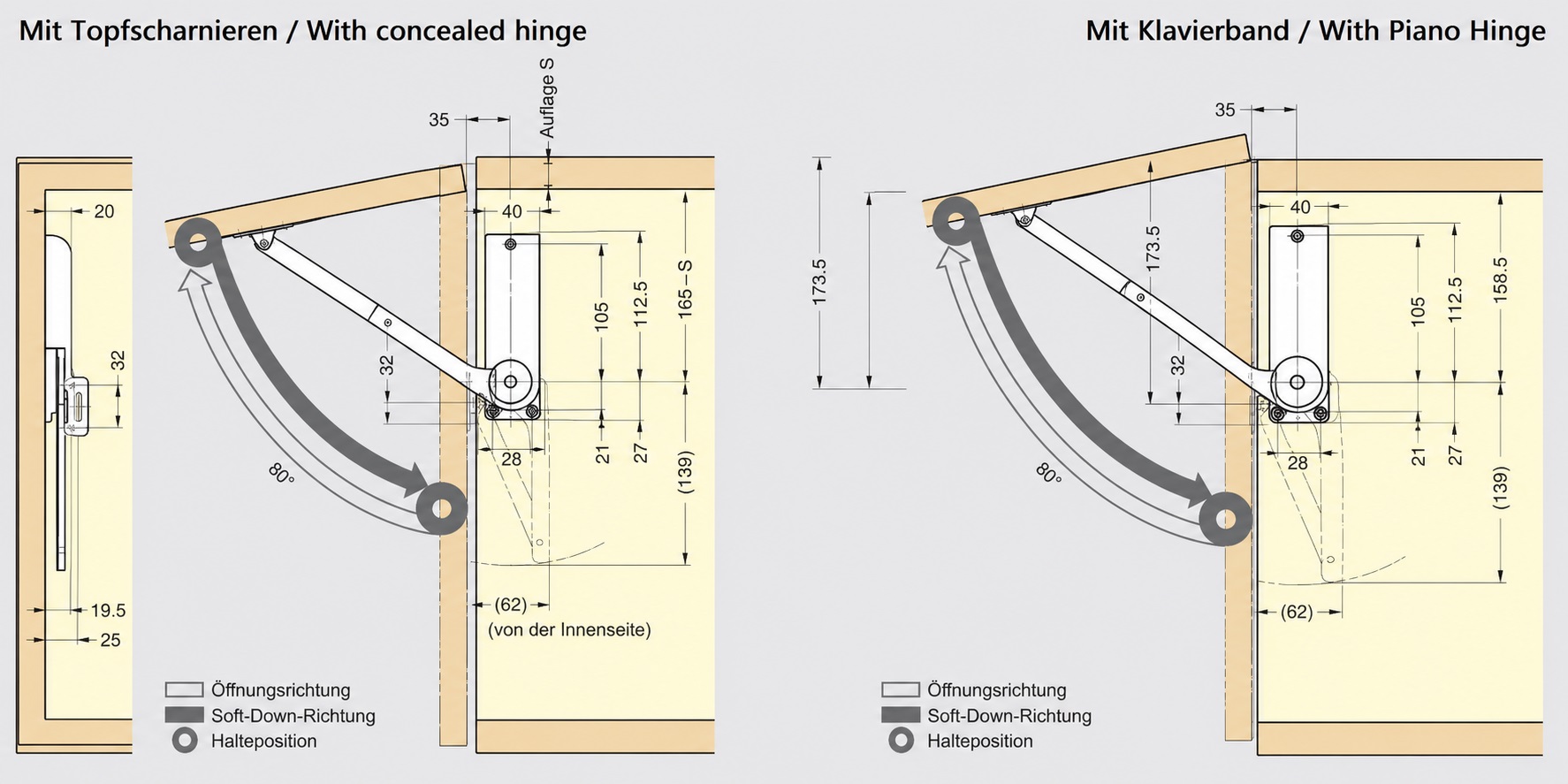

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Mocowania klap HDS-30ML-BL wykonane są z metalu i wytrzymałego plastiku (metalowego i plastikowego)
• Połączenie metalu i tworzywa sztucznego zapewnia optymalną równowagę między wytrzymałością a elastycznością, dzięki czemu okucia są jednocześnie wytrzymałe i elastyczne
• Ponadto takie połączenie materiałów pozwala na poprawę estetyki i funkcjonalności, ponieważ oferuje zarówno stabilność, jak i różnorodne opcje projektowe

Zawarte w dostawie:

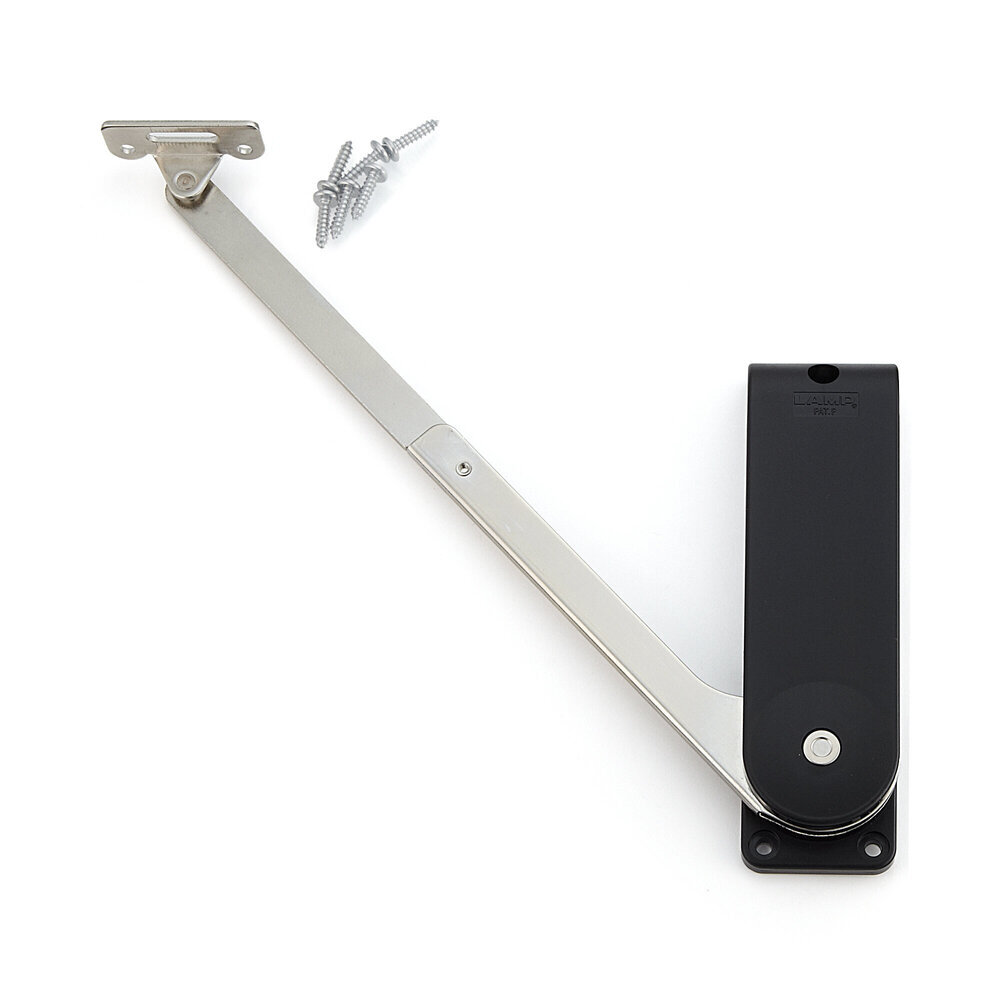

• Jednoczęściowy uchwyt na klapę HDS-30ML-BL (180-104-081) wykonany z metalu i wytrzymałego plastiku,, wersja: lewa
• 6 kawałków, samogwintna śruba z główką patelni, 3,5 x 15 mm

Dodatkowe informacje:

• Pobierz instrukcję montażu

Numery artykułów producenta:

• ID artykułu: 180-104-081
• Numer pozycji: HDS-30ML-BL
• Numer GTIN (EAN, UPC): 4510932024211

Producent: Sugatsune / LAMP® (Japonia)
