Opis

Wysokiej jakości osprzęt klap, wykonany z metalu i wytrzymałego tworzywa sztucznego (metalowego i plastikowego), powierzchnia: szara, 1010521, nośność: 10 kg (22 lbs)

Aplikacja:

Solidny uchwyt na klapki linowe do klap meblowych, szafek, sekretarek, klap na pręty i wiele innych.

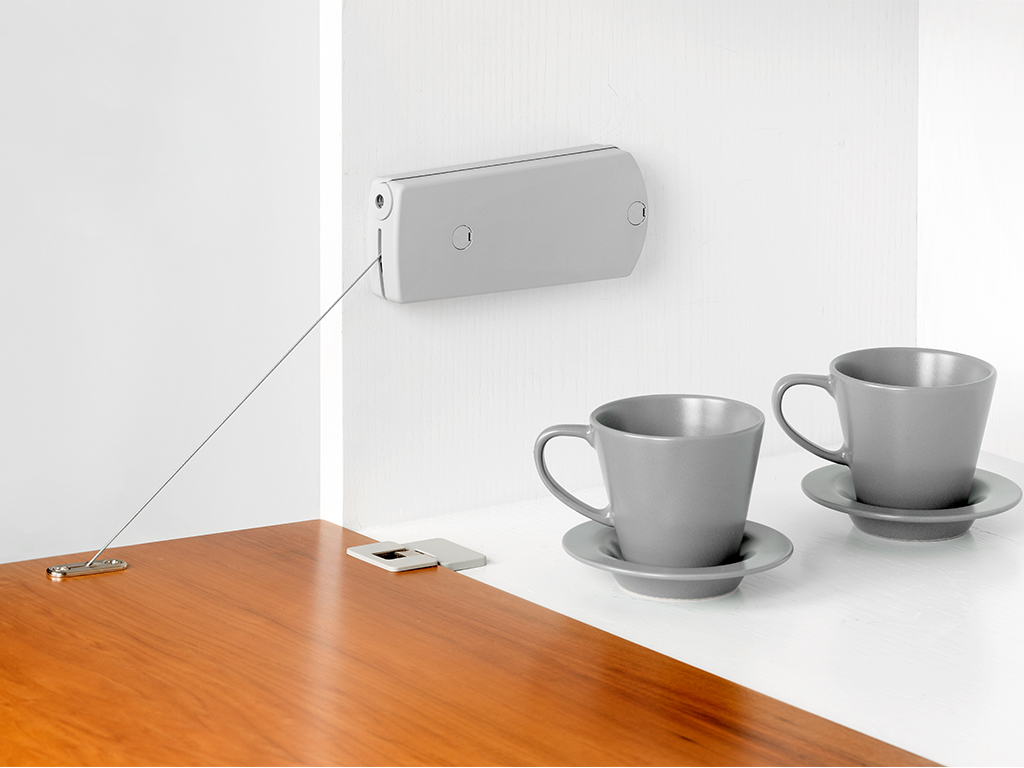

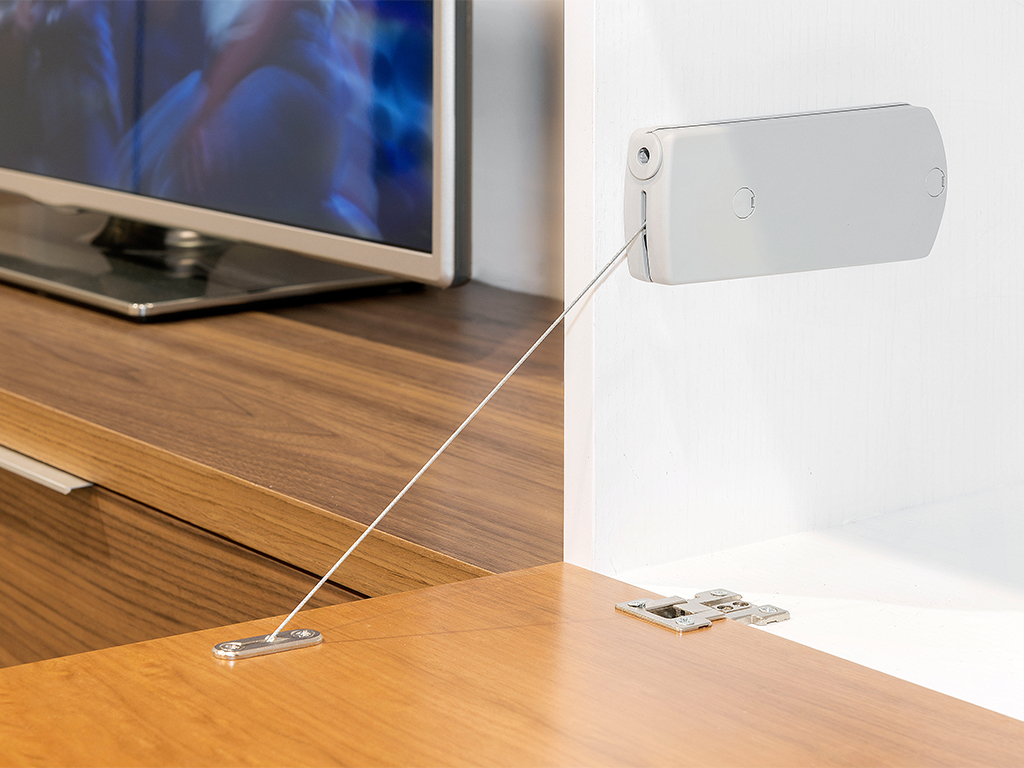

Złączka klap 1010521 (Microwinch) to kompaktowy uchwyt klap do otwierania klap meblowych w dół, działający z wytrzymałą stalową linką.



Po otwarciu mechanizm spowalnia ruch klapy w dół, zapobiegając jej niekontrolowanemu opadaniu.

Można regulować końcową pozycję otwartej klapy, aby ścieżka otwierania była dostosowana do mebli i użytkowania.

Wersja z siłą hamowania o masie 10 kg (22 lbs) przeznaczona jest dla wysokości klap od 210 do 480 mm (8-17/64″ – 18-57/64″); dopuszczalna kombinacja wysokości klapy, masy klapy i liczby mechanizmów jest określana zgodnie z tabelą wyboru.



Ponieważ uchwyt na klapkę kablową może być 1010521 zamontowany poziomo lub pionowo, a także po prawej lub lewej stronie, może być również elastyczny w płaskich ramach mebli.

Połączenie stali i plastiku zapewnia kompaktową, solidną konstrukcję, dzięki czemu oprawa jest szczególnie odpowiednia do mebli domowych, biurowych i szafkowych.

Wysokiej jakości uchwyty na klapki linowe 1010521 są idealne między innymi na:

• Meble domowe
• Meble biurowe
• Szafki ścienne
• Kredensy
• Klapy meblowe
• Klapy szafki
• Klapy sekretarki
• Klapy na prętach

Szczegóły techniczne:

• Masa: 295 g
• Ładowność: 10 kg (22 lbs)
• Rozmiar: 160,5 mm (6-5/16″)
• Dostępny w 4 wersjach: 4 kg, 6 kg, 10 kg, 14 kg
• Łatwa instalacja, stabilny
• Tłumiony ruch klapy meblowej w dół
• Regulowana pozycja otwarcia na końcu
• Ze stalową liną
• Można go używać zarówno po prawej, jak i lewej stronie
• Można montować poziomo i pionowo
• Dla wysokości klap od 210 do 480 mm (8-17/64″ – 18-57/64″)
• Dla grubości paneli od 16 do 22 mm (5/8″ – 55/64″)
• Kompaktowa konstrukcja
• Nadaje się do płaskich mebli
• Zastosowanie z zawiasami meblowymi
• Jeden lub dwa mechanizmy, zależnie od ciężaru płata i jego wysokości
• Szary
• krzepki
• Wysoka markowa jakość od UMAXO®

Powierzchnia:

• Szary
• Szary oferuje wszechstronną i elegancką bazę, która doskonale komponuje się z innymi kolorami i materiałami, tworząc spokojną, ponadczasową atmosferę zarówno w nowoczesnych, jak i klasycznych przestrzeniach
• Ponadto szarość potrafi podkreślać akcenty w pomieszczeniu, nie będąc jednocześnie dominującym, co sprawia, że jest idealna do tworzenia harmonijnych i zrównoważonych wnętrz

Montaż:

• Mocowanie odbywa się za pomocą sześciu śrub dołączonych do zakresu dostawy (śruby euro).
• Uchwyt na klapkę liny 1010521 ma 2 otwory mocujące o szerokości ⌀6,5 mm w odległości 110 mm; oddzielne połączenie klap ma także dwa punkty mocowania
• Przede wszystkim należy określić liczbę mechanizmów odpowiadających wysokości płatki i jej wadze na podstawie tabeli wyboru
• Następnie punkty mocowania po stronie korpusu są oznaczane zgodnie z pożądaną poziomą lub pionową pozycją montażu i wstępnie wiercenia dla mechanizmu o roztworach ⌀5 mm x 12 mm
• W przypadku klucza drewnianego lub drewnianego wykonuje się dwa otwory o wymiarach ⌀5 mm (13/64″) x 13 mm oraz środkowy otwór ⌀10 mm x 11 mm na połączenie klapki
• Uchwyt klapy i połączenie klapy są następnie mocowane za pomocą dostarczonych śrub mocujących

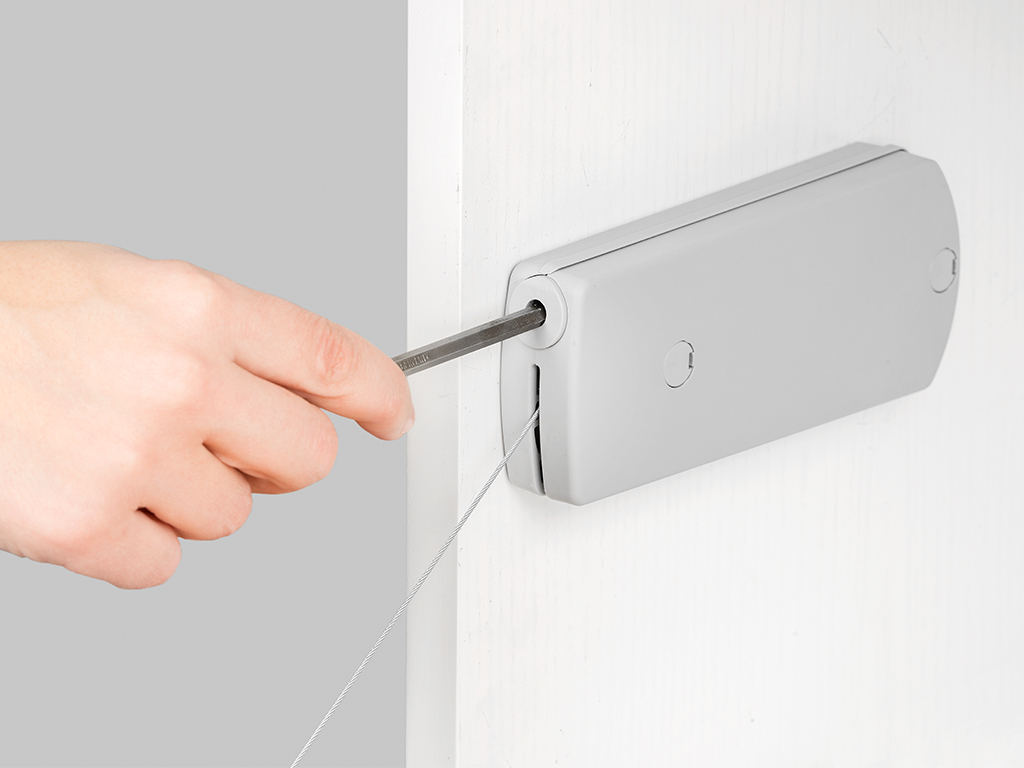

• Następnie stalowa lina jest łączona z połączeniem klapy i sprawdzana pod kątem prawidłowego ruchu. Na koniec reguluje się pozycję otwierania końca, dzięki czemu klapka jest odciążona podczas regulacji (szczegóły można znaleźć w rysunku montażowym)

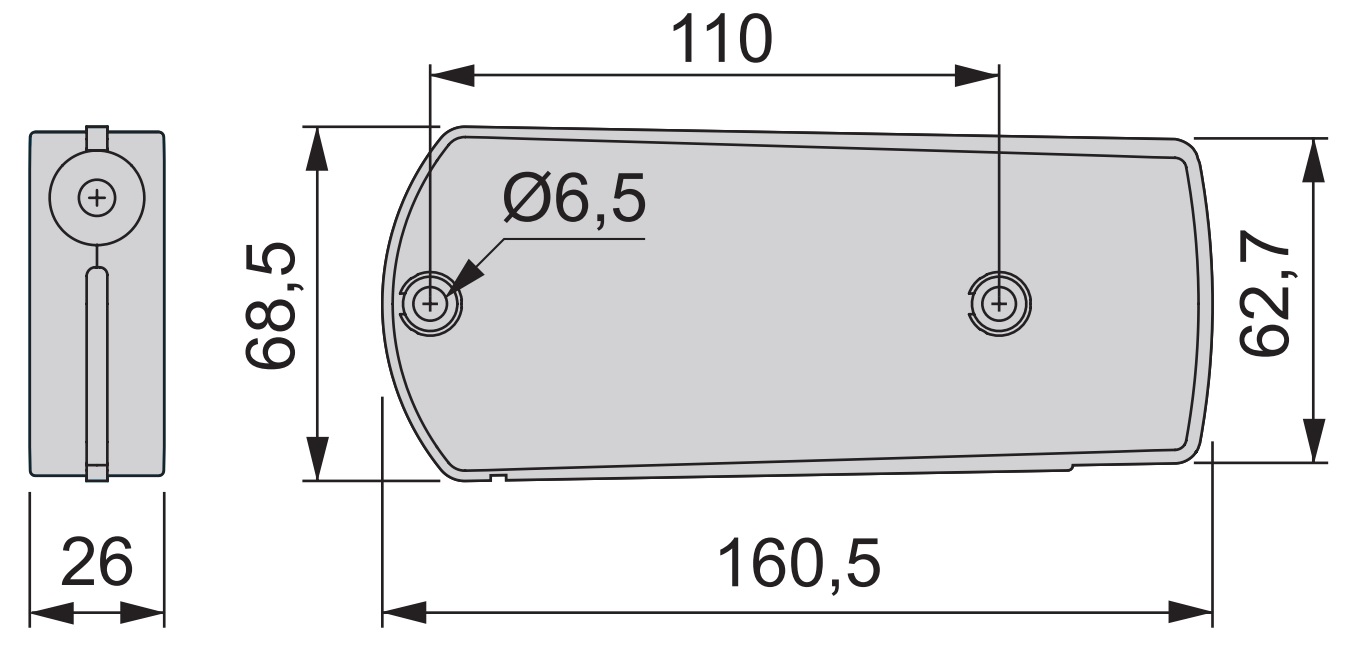

Wymiary:

• Długość: 160,5 mm (6-5/16″)
• Maksymalna wysokość: 68,5 mm (2-45/64″)
• Wysokość łuski na węższym końcu: 62,7 mm (2-15/32″)
• Głębokość: 26 mm (1-1/32″)
• Rozstaw otworów montażowych: 110 mm (4-21/64″)
• Otwory montażowe mechanizmu: ⌀6,5 mm (1/4″)



Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.

Materiał:

• Uchwyty na klapki linowe 1010521 wykonane są z metalu i wytrzymałego plastiku (metalowego i plastikowego)
• Lina stalowa
• Połączenie metalu i tworzywa sztucznego zapewnia optymalną równowagę między wytrzymałością a elastycznością, dzięki czemu okucia są jednocześnie wytrzymałe i elastyczne
• Ponadto takie połączenie materiałów pozwala na poprawę estetyki i funkcjonalności, ponieważ oferuje zarówno stabilność, jak i różnorodne opcje projektowe

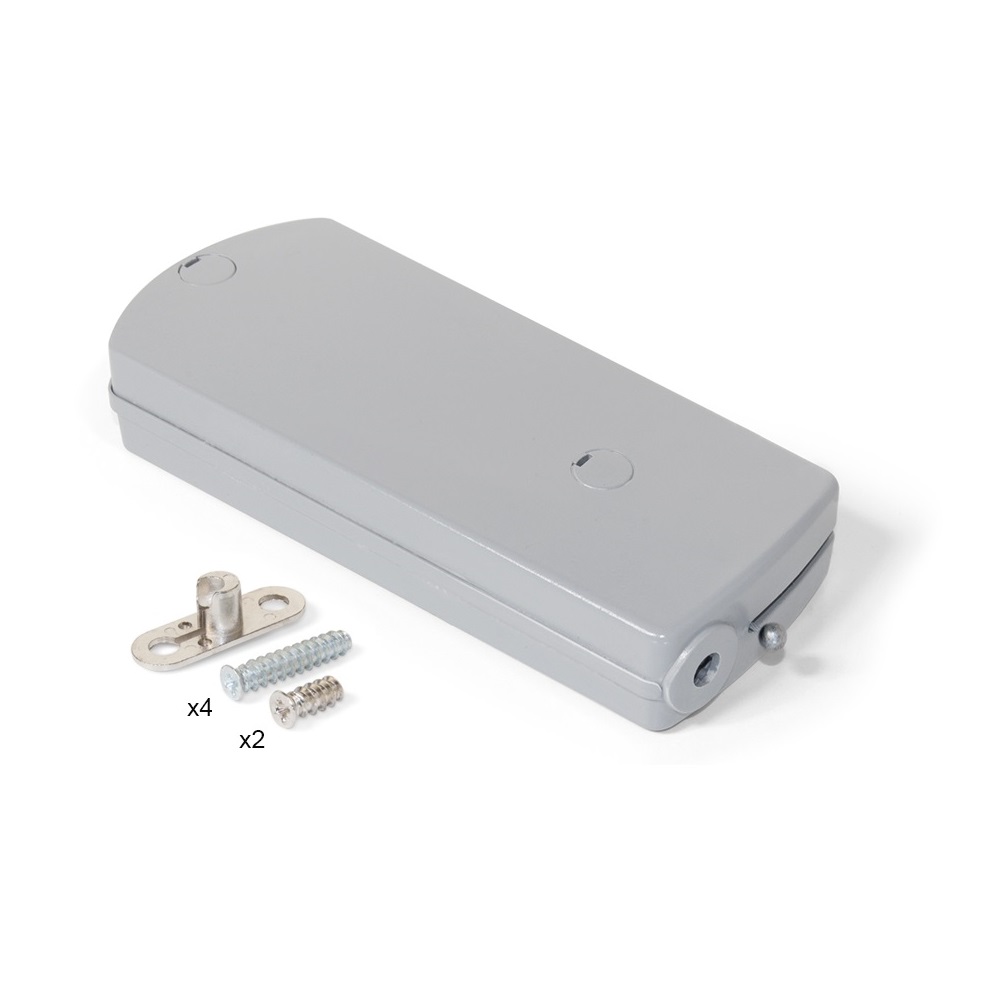

Zawarte w dostawie:

• 1 zestaw 1010521 uchwyt na klapkę kablową wykonany z metalu i wytrzymałego plastiku, szary
• 6 kawałków europejskich śrub

Dodatkowe informacje:

• Pobierz instrukcję montażu

Numery artykułów producenta:

• ID przedmiotu: 1010521
• Numer GTIN (EAN, UPC): 8432393100661

Producent: EMUCA
