Opis
Uchwyt montażowy, wykonany z wytrzymałej stali, powierzchnia: chromian, NF-50, wymiary: 50 mm (2″)
Aplikacja:

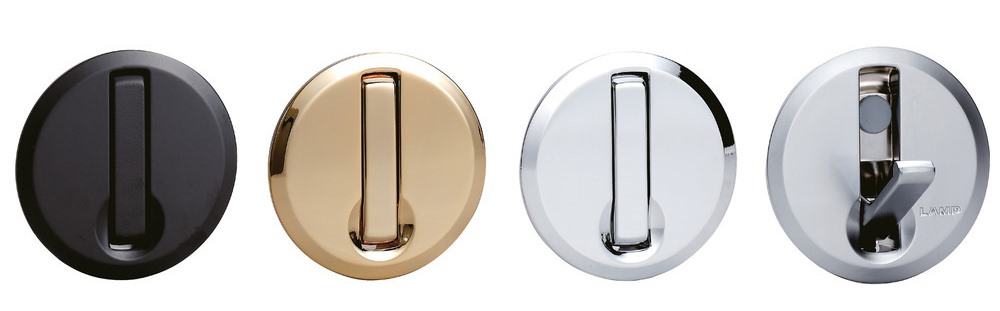

Uchwyt montażowy do montażu na blachach, hak składany Sugatsune / LAMP NF-60, hak składany Sugatsune / LAMP NF-R64, hak składany Sugatsune / LAMP NF-K64.
Uchwyt montażowy NF-50 może być stosowany do montażu w blasze o grubości co najmniej 0,8 mm.
Maksymalna grubość metalu ścianki może wynosić do 1,6 mm.
Wysokiej jakości uchwyty montażowe NF-50 mają prostą i praktyczną konstrukcję i doskonale nadają się do:
- Meble blaszane
- Szafki metalowe
- Metalowa obudowa
- Montaż blach
- Sugatsune / LAMP Hak składany NF-60
- Sugatsune / LAMP Hak składany NF-R64
- Sugatsune / LAMP Hak składany NF-K64
Szczegóły techniczne:
- Waga: 22 g
- Rozmiar: 50 mm (2″)
- Wysoka nośność
- stajnia
- Chromian
- Stal
- krzepki
- wysoka jakość marki Sugatsune / LAMP®
Powierzchnia:
- Chromian
Montaż:
- Mocowanie odbywa się za pomocą wchodzących w zakres dostawy (śruba z stożkowym stożkowym M4)
- mocujące wykonane są ze stali nierdzewnej
- Uchwyt montażowy NF-50 posiada otwór montażowy o średnicy 4,4 mm (11/64″) do montażu w blasze
- Hak na zawiasach należy włożyć od przodu w wycięcie w blasze w celu przykręcenia

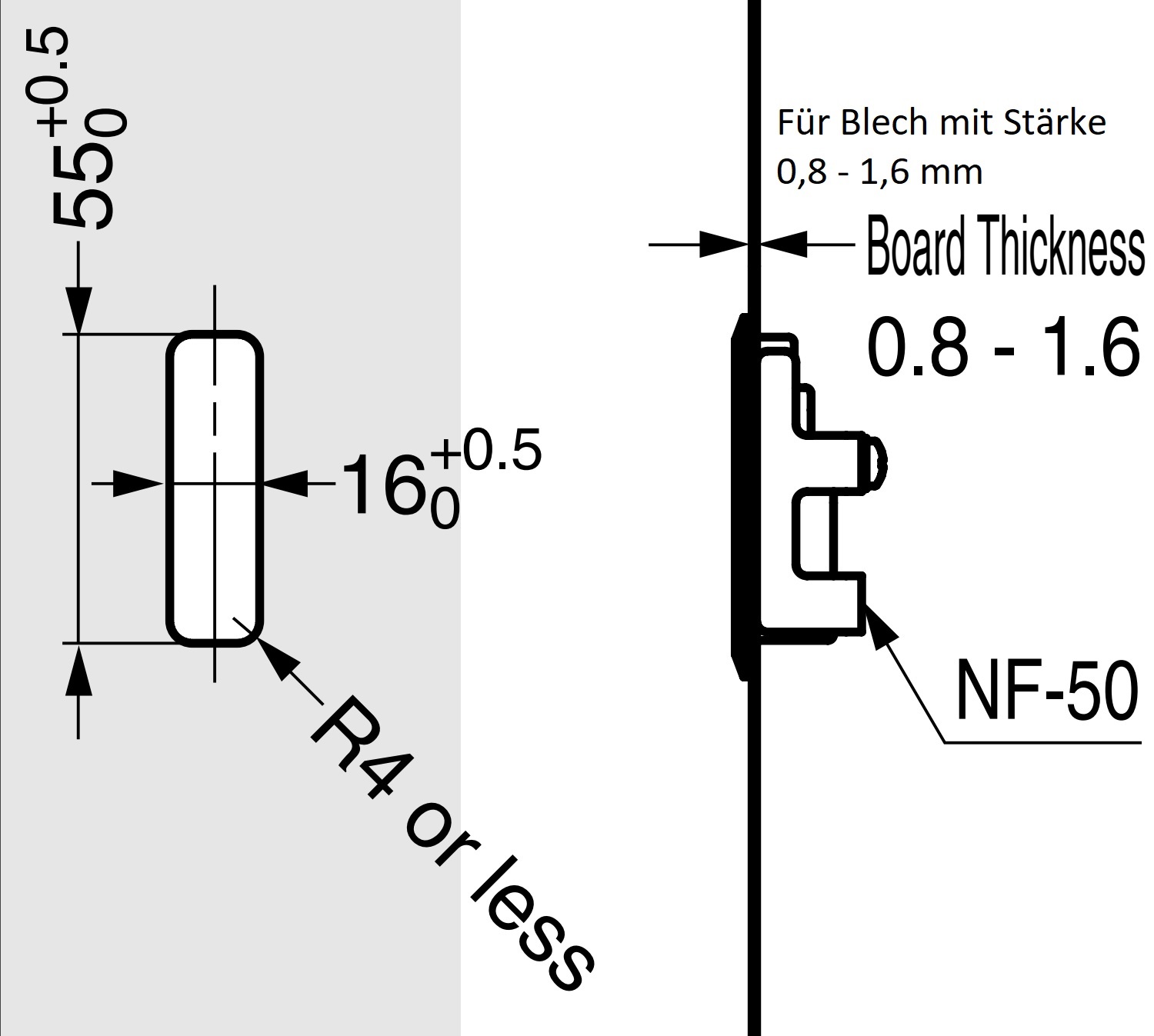

- Następnie wspornik montażowy jest montowany z tyłu składanego haka i przykręcany na miejscu (więcej szczegółów patrz
rysunek montażowy
)
Wymiary:
- Długość wspornika montażowego: 50 mm (1-31/32″)
- Szerokość: 19,8 mm (25/32″)
- Głębokość: 18,7 mm (47/64″)
- Grubość materiału: 2 mm (5/64″)
Dalsze pomiary i szczegóły
znajdują się na rysunku technicznym
.
Materiał:
- Uchwyty montażowe NF-50 wykonane są z wytrzymałej stali
Zawarte w dostawie:

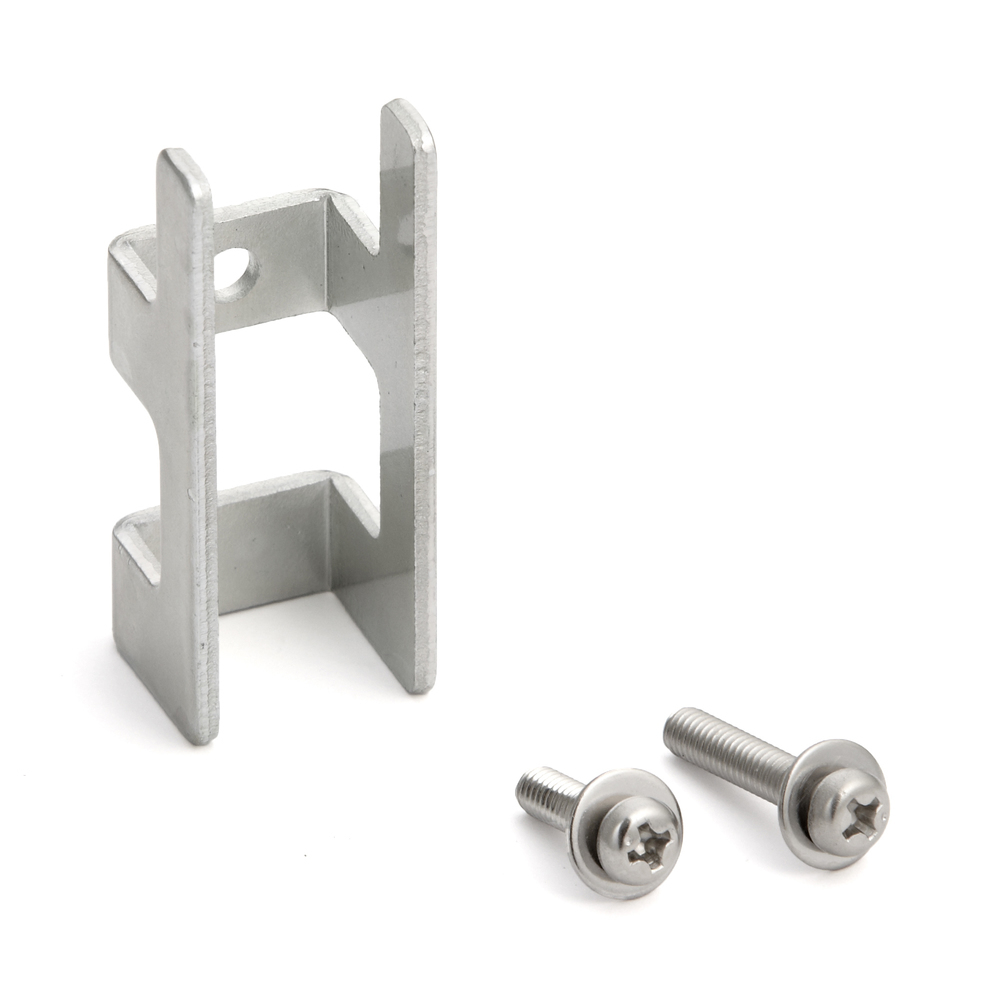

- 1-częściowy uchwyt montażowy NF-50 wykonany z wytrzymałej stali, chromian
- 1 szt śruba z stożkowym stożkowym M4 x 20 mm ze stali nierdzewnej do montażu NF-60
- 1 szt M4 × 14mm śruba z stożkowym ze stali nierdzewnej do montażu NF-R64 i NF-K64
Numery artykułów producenta:
- ID artykułu: 110-020-021
- Kod producenta: NF-50
- Numer EAN: 4510932013093
Producent: Sugatsune / LAMP® (Japonia)
