Opis

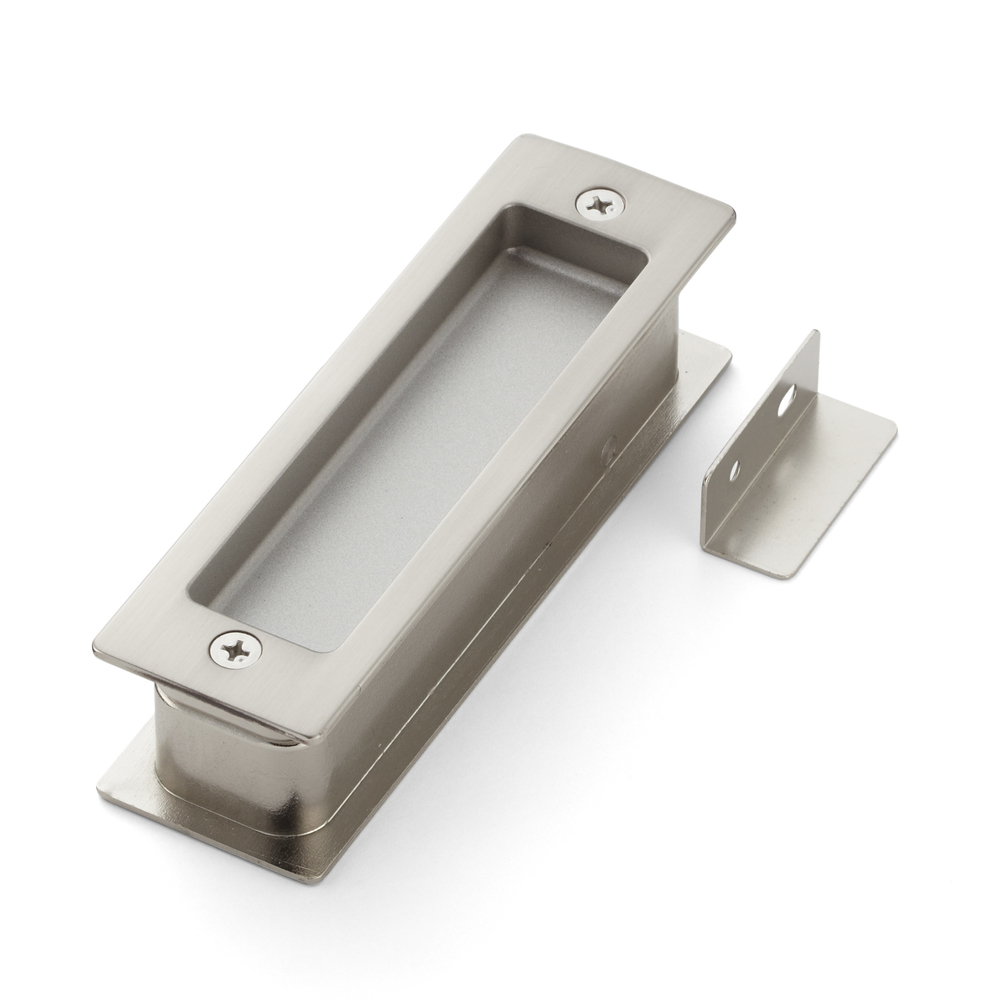

Wysokiej jakości obudowa uchwytu wlotu wykonana z litego stopu z wbudowanym wysuwanym buforem stop, powierzchnia: niklowana, matowa satyna, HH-P135SN, 135 mm (5-5/16″)
Używać:
Uchwyt wlotowy HH-P135SN z buforem stopowym dla drzwi przesuwnych.

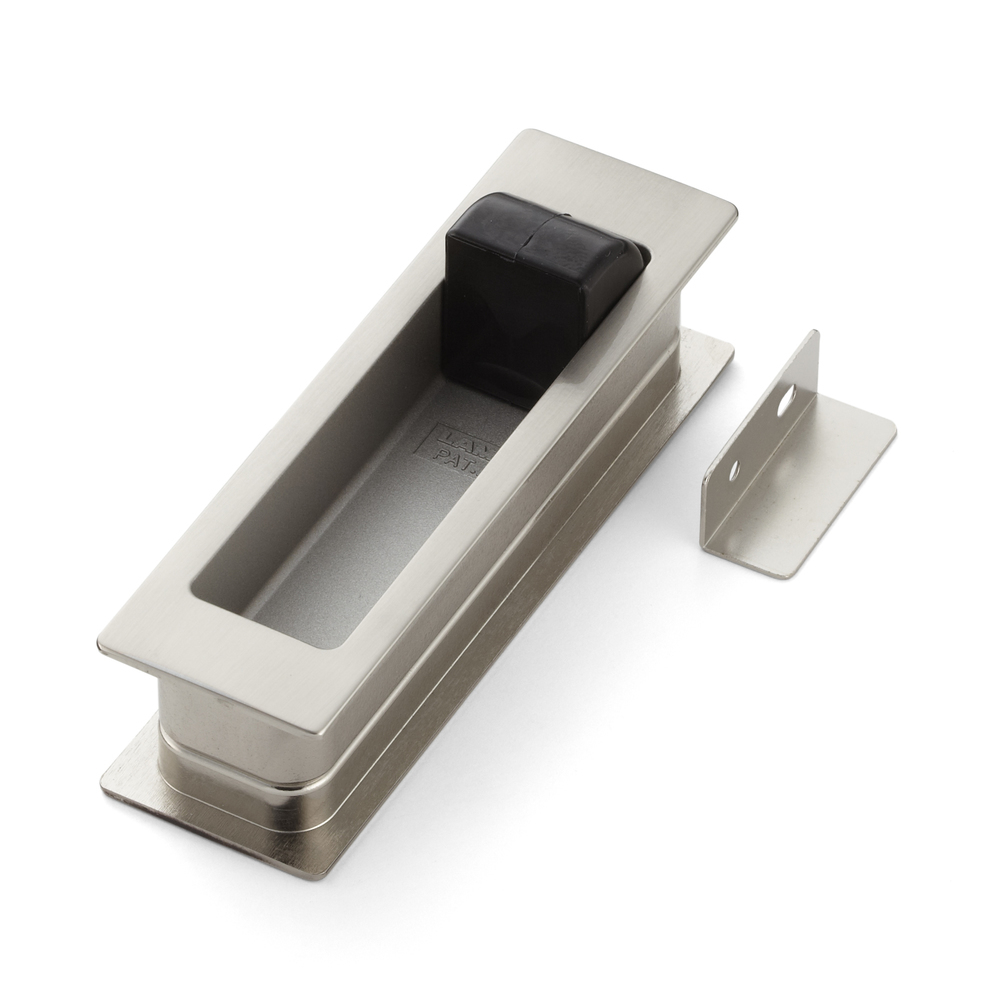

Wysokiej jakości kubki uchwytu wlotowego HH-P135SN mają zintegrowany rozkładany ogranicznik drzwi. Ten ogranicznik zderzaka może zapobiec uderzeniu drzwi w ścianę nadwozia.

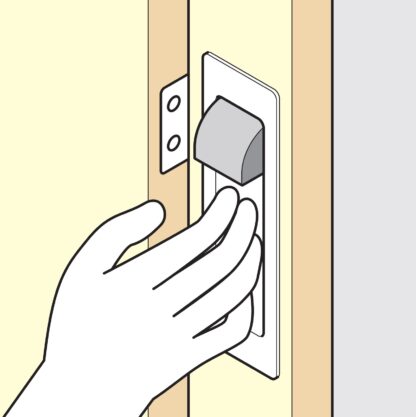

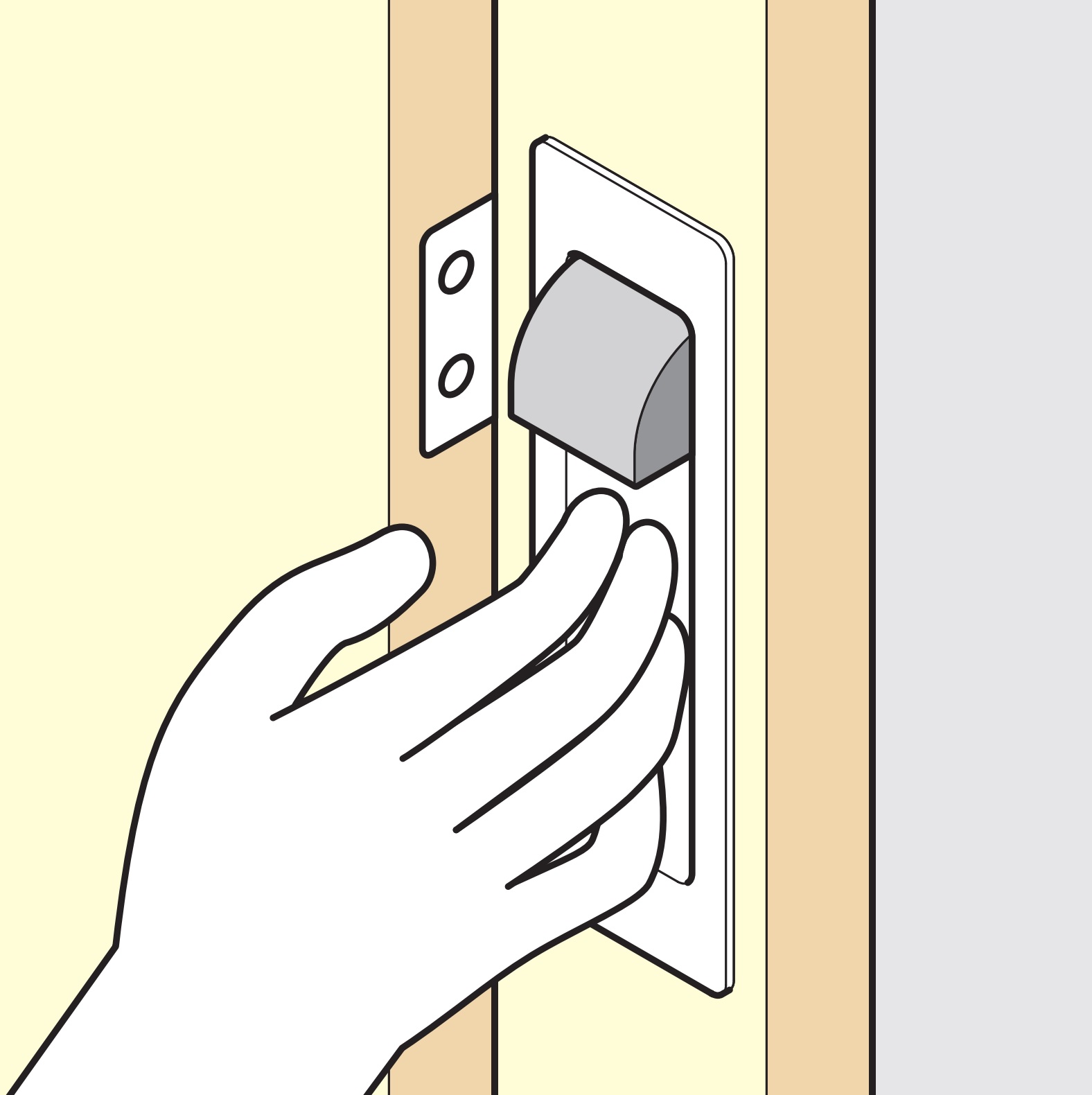

Ponadto odbojnik drzwi może chronić dłonie i palce przed przytrzaśnięciem, zapobiegając chowaniu klamki za ścianą korpusu.

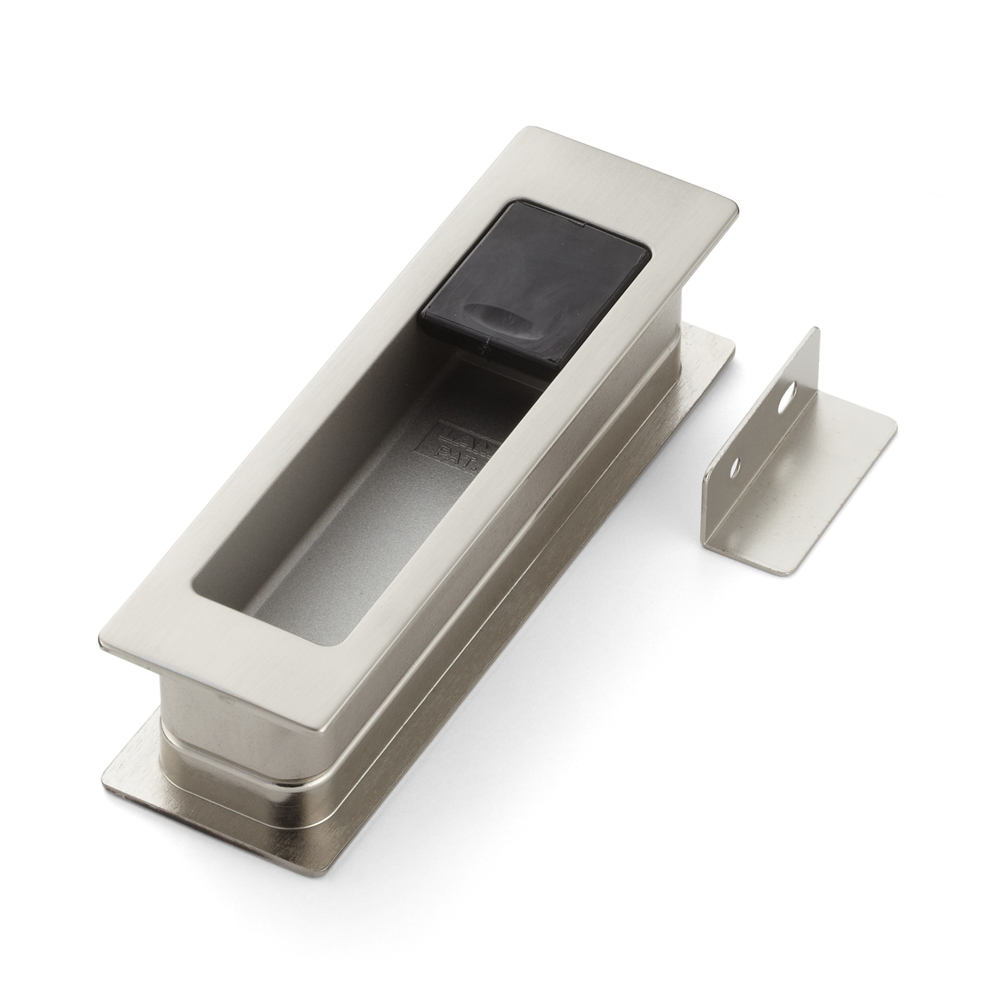

Zderzak można złożyć, aby całkowicie otworzyć drzwi.
Obudowa uchwytu HH-P135SN może być montowana w drzwiach o grubości 30–50 mm. Przy montażu na drzwiach o grubości 40–50 mm należy użyć dłuższych (nie dołączonych).
Dzięki zintegrowanej funkcji zatrzasku, wpuszczana uchwytka HH-P135SN jest szczególnie odpowiednia do wysokiej jakości drzwi przesuwnych w meblach mieszkalnych i biurowych, gdzie potrzebne jest bezpieczne, a jednocześnie wygodne przesuwanie drzwi.
Uchwyt wlotu HH-P135SN idealnie pasuje do drzwi przesuwnych.
Szczegóły techniczne:
- Waga: 290 g
- Rozmiar: 135 mm (5-5/16″)
- Misternie obrobione
- Ergonomiczny
- Stajnia
- Zintegrowany rozkładany ogranicznik do drzwi chroniący ścianę nadwozia i palce
- Krzepki
- Odpowiednie dla drzwi o grubości 30–50 mm dla drzwi wewnętrznych przesuwnych
- Niklowane, satynowe matowe wykończenie
- Wysoka jakość marki Sugatsune / LAMP®
Powierzchnia:
- Niklowane, satynowe matowe wykończenie
Montaż:
- Mocowanie odbywa się za pomocą wchodzących w zakres dostawy (śruba z stożkowym M4 x 25)

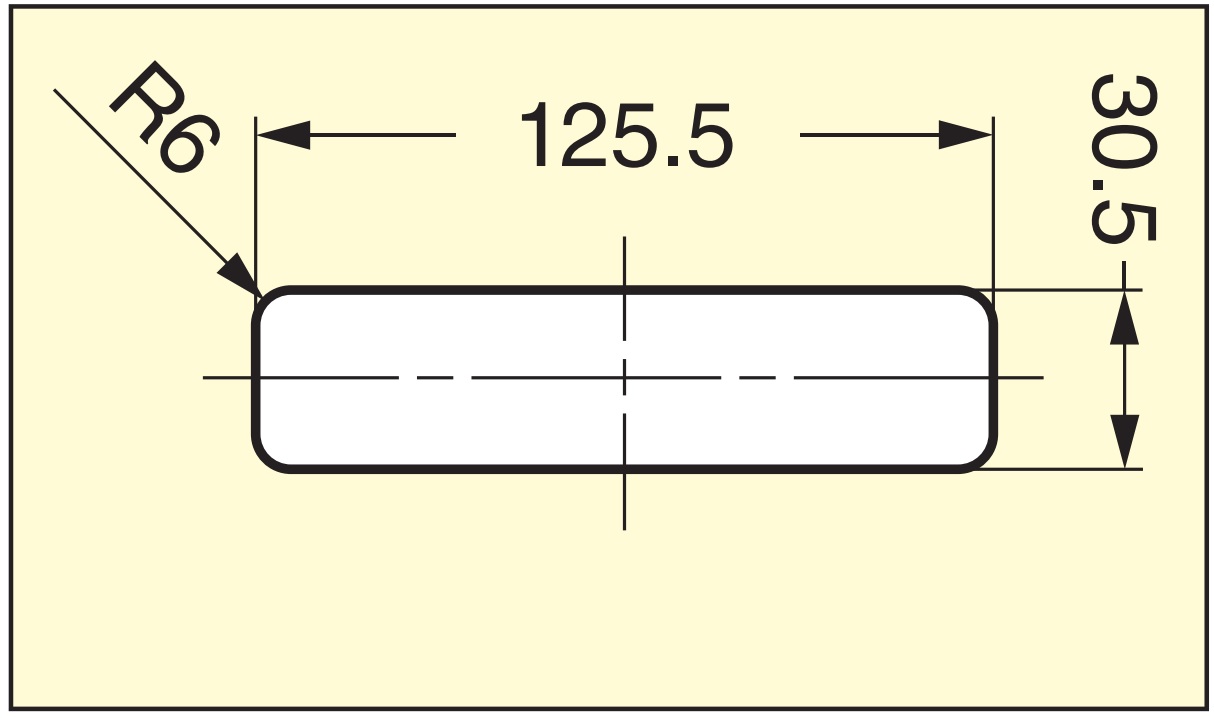

- Do montażu należy wykonać wycięcie z przodu o długości 125,5 mm (4-15/16″) i szerokości 30,5 mm (1-13/64″)
- W przypadku stosowania z płytą oporową odległość oznaczoną (※) na rysunku technicznym należy zwiększyć do 7 mm (więcej szczegółów patrz
rysunek montażowy
)

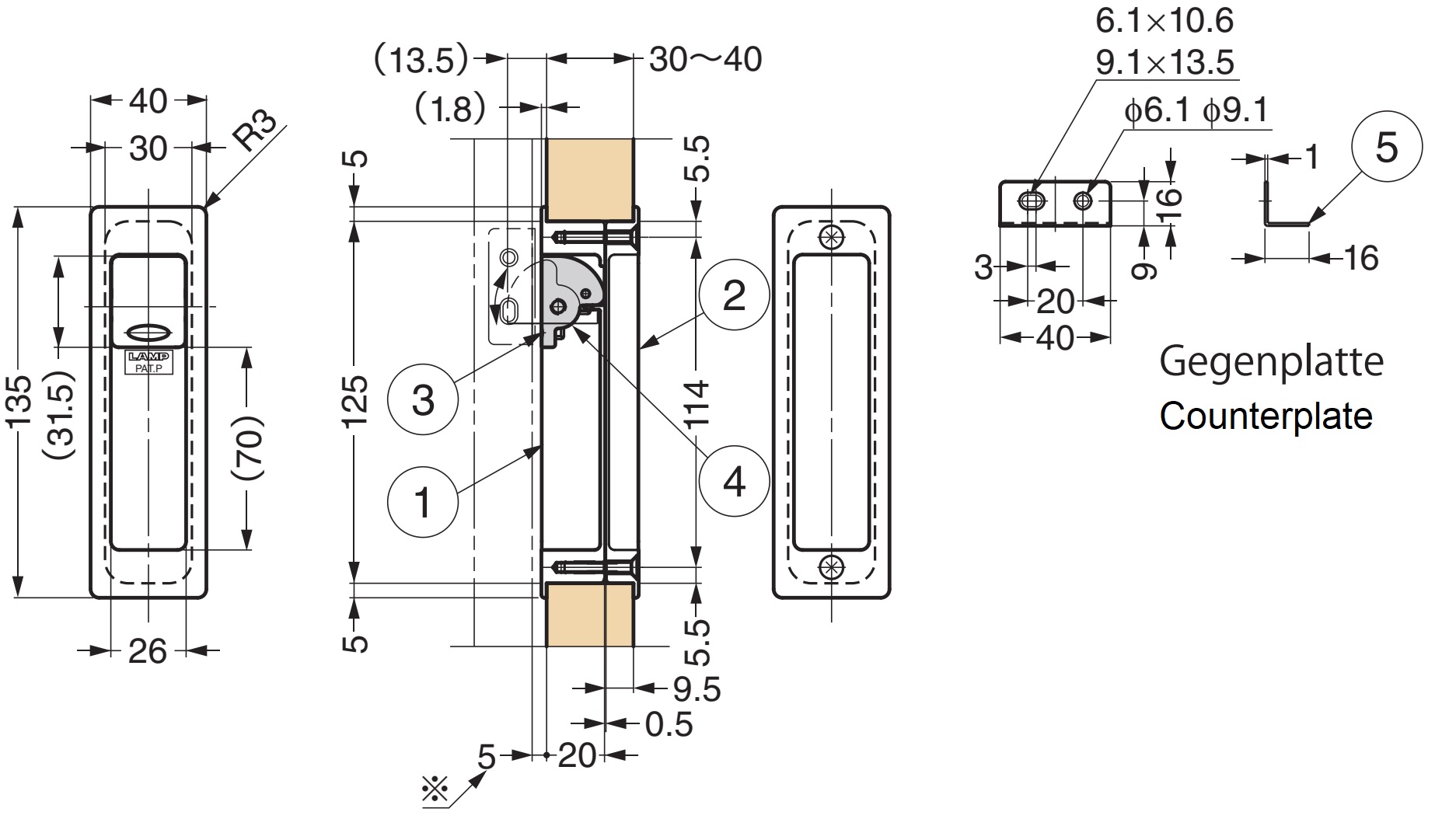

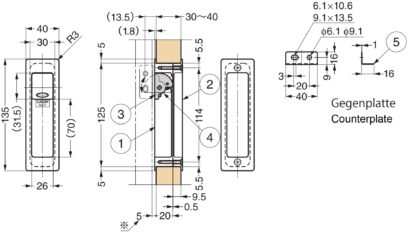

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Wymiary:
- Długość uchwytu obudowy wlotowej: 5-5/16″ (135 mm)
- Szerokość: 40 mm (1-37/64″)
- Rozmiar obszaru uchwytu: 70 mm (2-3/4″) x 26 mm (1-1/32″)
- Głębokość uchwytu: 20 mm (25/32″)
Produkcja:
- Wysokiej jakości kubki uchwytu wlotowego HH-P135SN wykonane są ze stopu (ZDC)
Zawarte w dostawie:
- 1-częściowa osłona uchwytu wlotowego HH-P135SN wykonana z litego stopu, niklowana, matowe wykończenie satynowe
- 2 sztuki śruba z stożkowym M4 x 25 wykonana ze stali
Numery artykułów producenta:
- ID artykułu: 100-010-096
- Numer produktu: HH-P135SN
- Numer EAN: 4510932010412
Producent: Sugatsune / LAMP® (Japonia)
