Opis

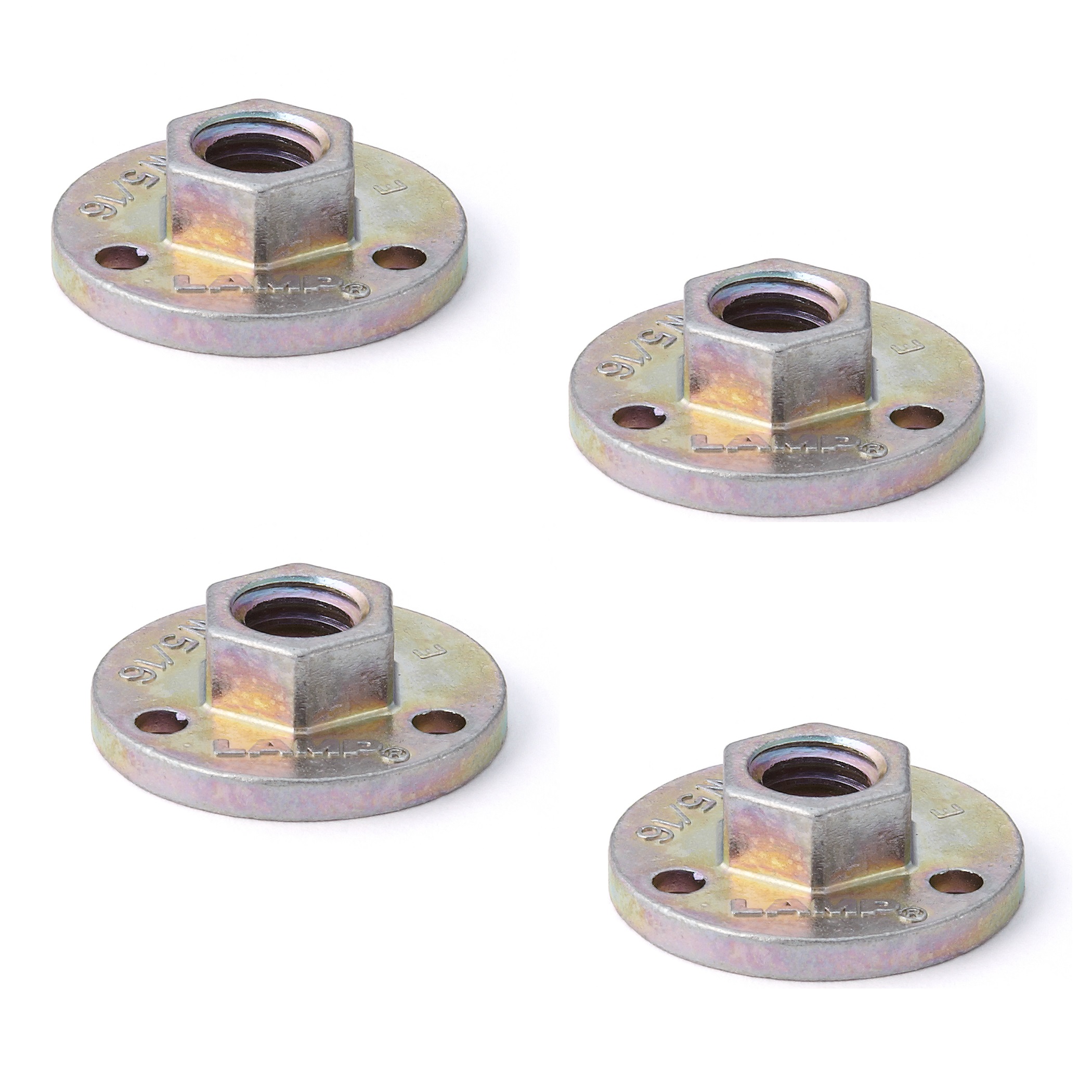

4-częściowa okrągła płyta górna z gwintem W5/16 i trzema otworami montażowymi, płyta przykręcana, wykonana z litego stopu (ZDC), powierzchnia: chromian, AD-555-25, rozmiar: 25 mm (1″)
Aplikacja:
Płyta montażowa, do nóżek meblowych, kółek meblowych, nóżek maszynowych, nóg szafek, nóżek sof i wielu innych.
Płyta montażowa AD-555-25 służy do mocowania nóżek meblowych, nóżek poziomujących itp. pod meblami, sofami, urządzeniami, maszynami itp.
Nadaje się również do wymiany uszkodzonych nóżek meblowych, kółek meblowych lub nóżek sofy.
Ocynkowana powierzchnia płyty górnej chroni ją przed rdzą i korozją.
Wysokiej jakości płyty górne 200-140-074 są idealne do:
- M
- Nóżki poziomujące
- Kółka do szafek
- Stopy przegubowe
- Nogi
- Regulowane nóżki
- Pojemniki
- Nóżki meblowe
- Kółka meblowe
- Stopy maszynowe
- Nogi szafek
- Nóżki sofy
Szczegóły techniczne:
- Waga: 10 g
- Rozmiar: 25 mm (1″)
- gwintowane W5/16
- okrągły
- z trzema otworami montażowymi
- stajnia
- Chromian
- Stop
- ZDC
- wysoka jakość marki Sugatsune / LAMP®
Powierzchnia:
- Chromian
Montaż:
- Górna płyta posiada trzy otwory montażowe o średnicy (⌀d2) ⌀3,2 mm (1/8″) i jest przymocowana do dolnej powierzchni mebla za pomocą trzech (brak w zestawie)
- Nóżki meblowe lub kółka meblowe, które są wyposażone w, są następnie wkręcane w gwint płyty montażowej AD-555-25 i dokręcane
Wymiary:
- Średnica płyty górnej (⌀D): ⌀25 mm (63/64″)
- Wysokość (wys.): 8 mm (5/16″)
- Gwint (d1): W5/16
- Średnica otworu montażowego (⌀d2): ⌀3,2 mm (1/8″)
- Odległość między punktem środkowym a otworem montażowym (⌀P): ⌀19 mm (3/4″)
- Grubość materiału (t): 2,7 mm (7/64″)
Dalsze pomiary i szczegóły
znajdują się na rysunku technicznym
.
Materiał:
- Płyty dodatkowe AD-555-25 są wykonane z litego stopu (ZDC)
Zawarte w dostawie:
- 4 sztuki płytki montażowej AD-555-25 wykonane z litego stopu, chromian
Numery artykułów producenta:
- ID artykułu: 200-140-074
- Numer produktu: AD-555-25
- Numer EAN: 4510932840064
Producent: Sugatsune / LAMP® (Japonia)
