Opis

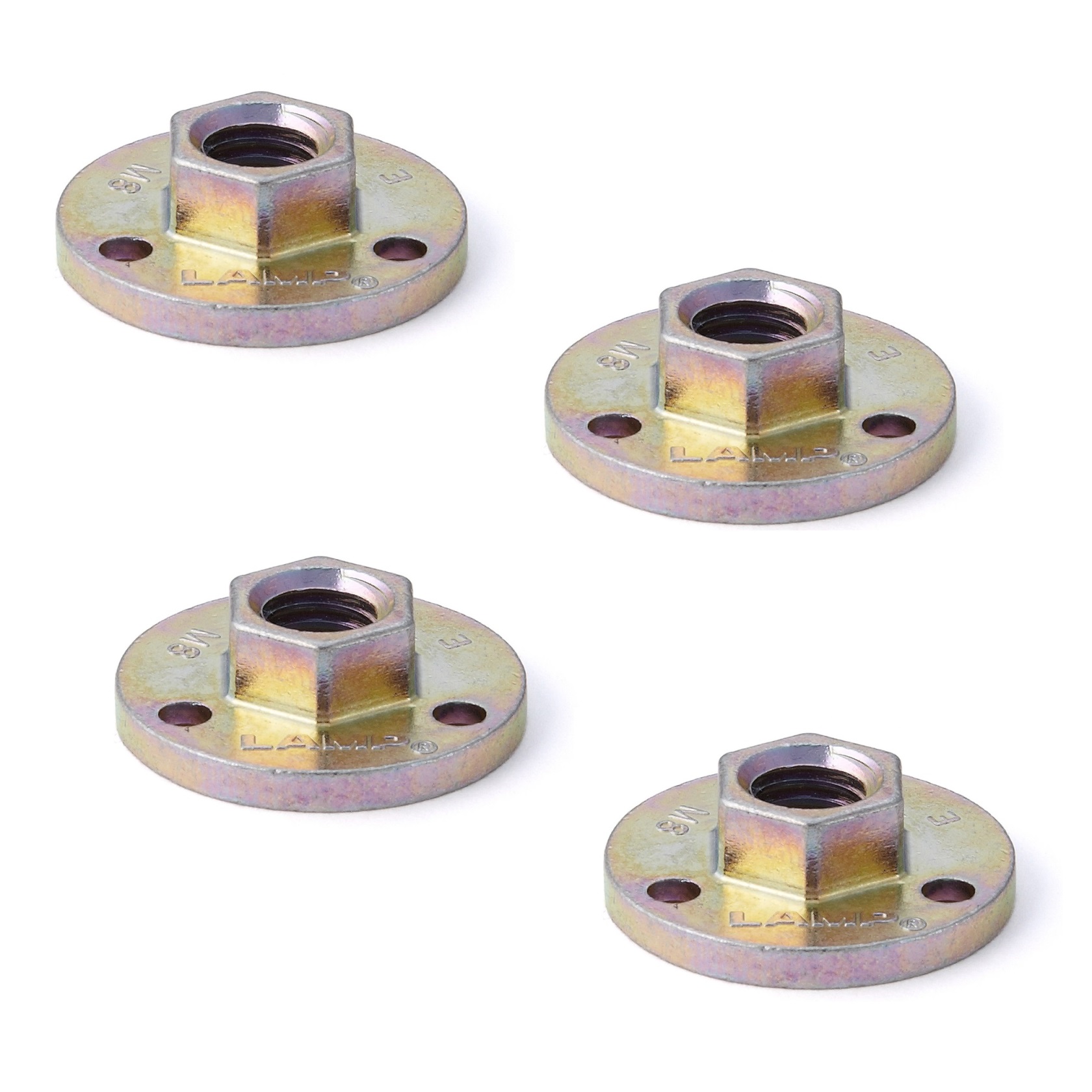

Czteroczęściowa okrągła przykręcana płytka z gwintem M8 i trzema otworami montażowymi, płyta przykręcana, lity stop (ZDC), powierzchnia: chromian, AD-555-25-M8, Rozmiar: 25 mm (1″)
Aplikacja:
Płyta montażowa, do nóżek meblowych, kółek meblowych, nóżek maszynowych, nóg szafek, nóżek sof i wielu innych.
Płyta montażowa AD-555-25-M8 służy do mocowania nóżek meblowych, nóżek poziomujących itp. pod meblami, sofami, urządzeniami, maszynami itp.
Nadaje się również do wymiany uszkodzonych nóżek meblowych, kółek meblowych lub nóżek sofy.
Ocynkowana powierzchnia płyty górnej chroni ją przed rdzą i korozją.
Ze względu na płaską wysokość, przykręcana płyta może być bez problemu stosowana, nawet w przypadku mebli o małym prześwicie od podłogi.
Wysokiej jakości płyty montażowe 200-014-902 doskonale nadają się do:
- M
- Nóżki poziomujące
- Kółka do szafek
- Stopy przegubowe
- Nogi
- Regulowane nóżki
- Pojemniki
- Nóżki meblowe
- Kółka meblowe
- Stopy maszynowe
- Nogi szafek
- Nóżki sofy
Szczegóły techniczne:
- Waga: 10 g
- Rozmiar: 25 mm (1″)
- gwintowane M8
- okrągły
- Trzy otwory montażowe z stożkowym na ⌀ 3,5 – 4,0 mm
- stajnia
- Odporna na korozję powierzchnia z chromianu do użytku wewnątrz i pod ochroną na zewnątrz
- Stop
- ZDC
- wysoka jakość marki Sugatsune / LAMP®
Powierzchnia:
- Chromian
Montaż:
- Górna płyta posiada trzy otwory montażowe o średnicy (⌀d2) ⌀3,2 mm (1/8″) i jest przymocowana do dolnej powierzchni mebla za pomocą trzech (brak w zestawie)
- Nóżki meblowe lub kółka meblowe wyposażone w są następnie wkręcane w gwint płyty montażowej AD-555-25-M8 i dokręcane
Wymiary:
- Średnica płyty górnej (⌀D): ⌀25 mm (63/64″)
- Wysokość (wys.): 8 mm (5/16″)
- Gwint (d1): M8
- Średnica otworu montażowego (⌀d2): ⌀3,2 mm (1/8″)
- Odległość między punktem środkowym a otworem montażowym (⌀P): ⌀19 mm (3/4″)
- Grubość materiału (t): 2,7 mm (7/64″)

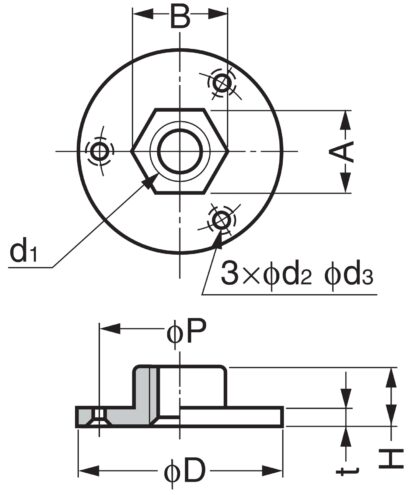

Więcej wymiarów i szczegółów znajduje się na rysunku technicznym.
Materiał:
- Płyty górne AD-555-25-M8 wykonane są z litego stopu (ZDC)
Zawarte w dostawie:
- 4 sztuki płytki montażowej AD-555-25-M8 wykonane z litego stopu, chromian
Numery artykułów producenta:
- ID artykułu: 200-014-902
- Numer produktu: AD-555-25-M8
- Numer EAN: 4510932034685
Producent: Sugatsune / LAMP® (Japonia)
